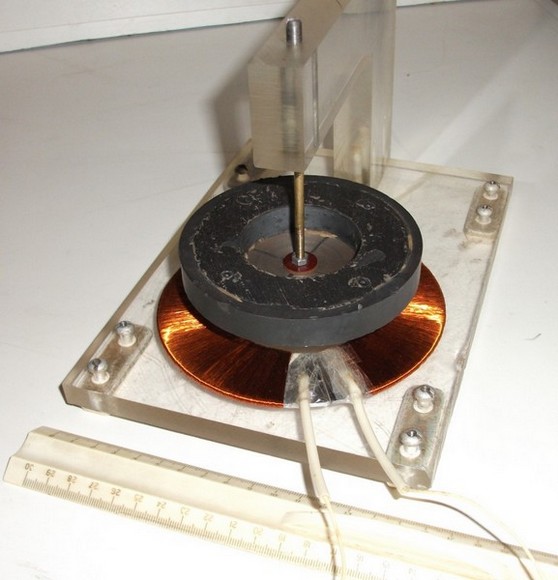

Первый пост темы: fomalgaut Post: #418093 От:13.05.2013 (18:05) БЕСКОНТАКТНЫЙ УНИПОЛЯРНЫЙ ГЕНЕРАТОР С МНОГОВИТКОВОЙ ОБМОТКОЙ СТАТОРА.
Генератор содержит: корпус-1, вал якоря-2, постоянный магнит в форме кольца-3(закреплён на валу), сердечник обмотки-4 (закреплён на корпусе), обмотку статора-5, разрез кольца-6. Необходимость разреза можно
пояснить следующим образом: известно, что причиной появления индукционного тока является изменение напряжённости магнитного поля. Для проводника, вращение которого происходит над полюсом магнита, в форме кольца, когда ось вращения проводника совпадает с осью магнита, магнитное поле остаётся неизменным и индукционный ток не появляется. Разрез сделанный в магните изменяет магнитное поле и вызывает появление индукционного тока. Генератор может работать в режиме электродвигателя. Наилучшие результаты получаются, если кромки разреза магнита имеют форму полукруга или скошены под 45градусов относительно радиуса магнита. Так же желательно, чтобы ширина сердечника была меньше ширины кольца магнита. Обязательное условие: ширина разреза магнита должна быть меньше длины дуги сердечника обмотки.
Ближе всех к созданию многовиткового генератора был В.Ф. Миткевич в 1944г. [ссылка]
что следует из его книги «Магнитный поток и его преобразование» [ссылка]
Остаётся сожалеть, что он не смог завершить свой труд.
Пробовал осцилографом померять. Не очень получается. Нужно крутить мотором, чтобы скачков напряжения не было. Да и магнит нужен хороший, а не кривонамагниченный. Если от руки крутить, то осцилограмма на "замере постояного напряжения" едва заметна. Не до фото.
_________________ Чтобы обходить законы - их нужно хорошо знать.
попробуйте крутить электродрелью постоянными оборотами, зажав вал в патрон... какое напряжение хотя бы на максимальных оборотах выдается.
или покажите видео вращения магнита в обратимом режиме - режиме мотора, если подсоединить постоянное напряжение и ток от батарейки к проводам
fomalgaut Пост: 418293 От 16.May.2013 (09:49)
Так просто? Может, ещё, комплект чертежей для серийного производства выложить? Похоже, Вы не практик.
Что просто? а зачем вы фото девайса выложили и принцип работы?
если так пугаетесь - вообще не публикуйтесь.. просто я считаю это устройство очередным заблуждением или фальшивкой... а описанный принцип работы не соответствующий фотографии...
у вас магнит постоянно крутится при подаче напряжения от батарейки или нет?

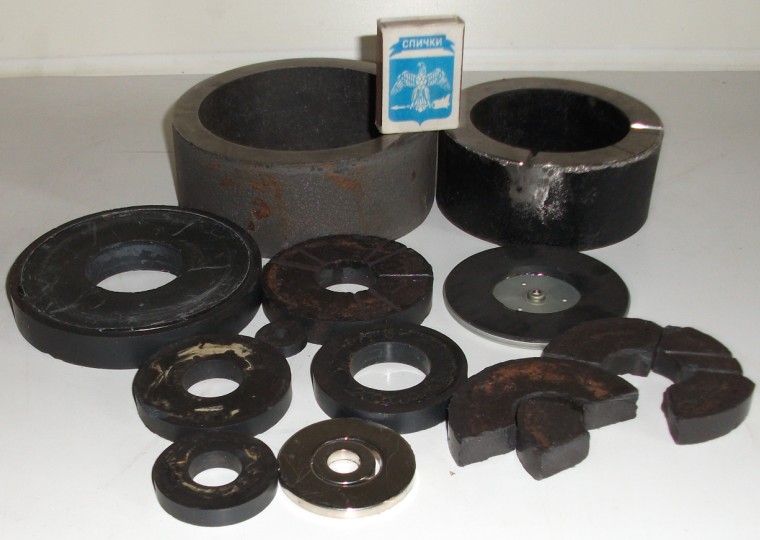

Угадайте, какой из магнитов применялся в рабочей модели генератора(см. фото)? Ни за что не угадаете - который собран из кусков. Остальные магниты(часть из тех, что у меня есть изображена на фото)некондиция, то-есть, ни у одного нет равномерно намагниченных полюсов. Везде "каверны" - раковины, сколы, то-есть участки неоднородности магнитного поля. Именно в этих местах происходит скачок тока противоположного направления. Пришлось, раскалывать ферритовые магниты и удалять участки с кавернами. А из оставшихся собирать кольцевой магнит и поместив его на оправку, стягивать скотчем("я его слепила из того, что было"), на что ушло несколько часов, чтобы найти оптимальный вариант. К тому же, части магнита, стараются "разъехаться" в разные стороны, так как, их одноимённые полюса направлены в одну сторону. Поэтому, никакой дрелью крутить невозможно - магниты начнут "гулять".
Закрома Родины. Размер: 69.61 KB
_________________ Чтобы обходить законы - их нужно хорошо знать.

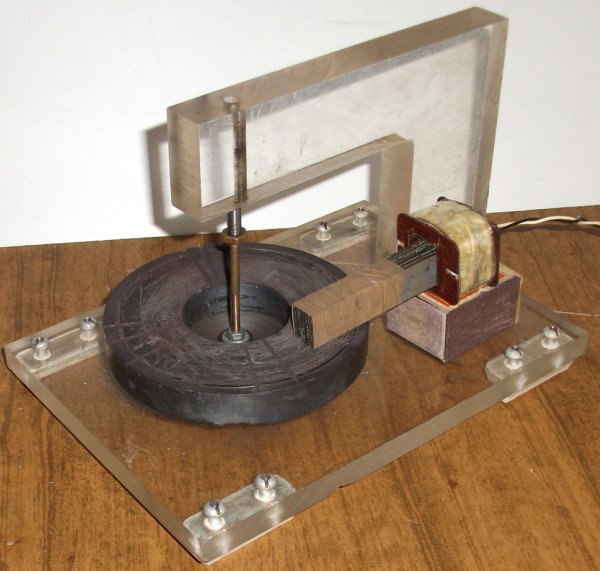

Работа в режиме элетродвигателя затрудяется по той же причине - каверны. Единственный магнит, на котором присутствует всего лишь одна каверна(см. фото), делает всего один оборот и останавливается когда сердечник попадает на каверну. Стоит чуть подтолкнуть и движение продолжается. Из-за этого невозможно проверить будет ли двигатель работать в режиме самовращения. Попытки проточить магниты из неодимового сплава, для устранения изъянов, закончились неудачей - один токарь вообще отказался, заявив, что такой сплав не точится и надо искать электроэрозионный станок(шутник наверное), другой попробовал, но не получилось (нужен керамический или победитовый резец). Такие вот дела. А Вам, "вынь, да положь".
Двигатель. Размер: 73.34 KB
_________________ Чтобы обходить законы - их нужно хорошо знать.
fomalgaut Пост: 418355 От 16.May.2013 (18:54)
Работа в режиме элетродвигателя ...
... делает всего один оборот и останавливается когда сердечник попадает на каверну. Стоит чуть подтолкнуть и движение продолжается.
Ничего не напоминает?
Это к вопросу об униполярности.
fomalgaut Пост: 418355 От 16.May.2013 (18:54)
Работа в режиме элетродвигателя ...
... делает всего один оборот и останавливается когда сердечник попадает на каверну. Стоит чуть подтолкнуть и движение продолжается.
Ничего не напоминает?
Это к вопросу об униполярности.
Что Вы имеете в виду? Поясните.
_________________ Чтобы обходить законы - их нужно хорошо знать.
Вы показали генератор ПЕРЕМЕННОГО тока.
"Это инструкция по изготовлению генератора на постоянных магнитах (ГПМ), который выдает переменный ток". [ссылка]
Прошу прощения, но мне как-то и в голову не приходило, что униполярный генератор может быть переменного тока. Само, собой, считал, что униполярный - значит постоянного.
_________________ Чтобы обходить законы - их нужно хорошо знать.
fomalgaut Пост: 418395 От 17.May.2013 (08:35)
Вы показали генератор ПЕРЕМЕННОГО тока.
Прошу прощения, но мне как-то и в голову не приходило, что униполярный генератор может быть переменного тока. Само, собой, считал, что униполярный - значит постоянного.
Точнее показан многополюсный генератор, а у тебя однополюсный, причём катушка развёрнута в полукольцо и расположена с минимальной эффективностью преобразования изменений МП.😕
Униполяром и не пахнет!😊
_________________ Нильс Бор: "Ваша идея безумна. Вопрос лишь в том, достаточно ли она безумна, чтобы быть правильной!"
странная хрень но у меня такой движок стоит на китайском нагревателе воздуха,он поварачивает то влево то в право.Ни чего там необычного,в центре кольцевой магнит он же вращается,находится внутри колцевой катушки каторая подключается к 220в.Вращается в любую сторону...
Не тратьте время попусту. По схеме Кояна получите переменный ток. По моей схеме получите переменный ток с необычной формой амплитуды. В моём случае произошла досадная ошибка. Были неправильно интерпретированы результаты опытов. Всё нужно начинать сначала. Ну, а если хотите загадочного, попробуйте разобраться с фото-2. Удачи.
Ничего загадочного. На обоих фото 1 и 2 - ток появляется во время ускорения и пропадает при равномерном вращении и обусловлен инертностью и сжимаемостью МП (МП перед направлением вращения сжимается, а за растягивается). При "резком" разгоне ток в одну сторону , а при "резком" торможении в другую, так же и от направления вращения направление тока будет меняться. Если медленно разгонять и медленно тормозить, то ток практически ноль.
_________________ Нильс Бор: "Ваша идея безумна. Вопрос лишь в том, достаточно ли она безумна, чтобы быть правильной!"
Такое объяснение подходит для фото-1, но не для фото-2. Если в первом случае ток уменьшается сразу после начала вращения, то во втором случае ток уменьшается довольно продолжительное время при постоянном (не ускоренном) движении. И медленное вращение не очень отличается от быстрого вначале. Ещё загадочный момент: при кратковременной остановке и продолжении вращения ток уже не достигает той величины которая была при первом начале вращения. Если сделать еще остановку и снова начать вращение, то ток будет ещё меньше. Для получения предыдущих величин тока остановка должна быть довольно продолжительной. И разве не загадочно, что получается постоянный, хотя и непродолжительный, ток, без коллектора или скользящих контактов. Нужно и дальше проводить (расширять) эксперименты, но пока нет возможности. Пока...
_________________ Чтобы обходить законы - их нужно хорошо знать.
С какого перепугу он будет работать? Магнит неподвижен относительно катушки. Если только, укоротить трубку, через которую идут контактные провода. Тогда получится классический генератор Фарадея, с абсолютно не к месту "тороидальной катушкой". Во втором варианте - когда добавлен второй магнит, есть шанс на переменный ток.
_________________ Чтобы обходить законы - их нужно хорошо знать.
При движении рамки (катушки) от одного края полюса к другому генерируется постоянный ток! При удалении и приближении к полюсу магнита (в той же плоскости, что и на фото) генерируется ток противоположного направления. При удалении не сразу, а при некотором отдалении.
Генерация тока. Размер: 21.19 KB
_________________ Чтобы обходить законы - их нужно хорошо знать.
Генерации тока не должно быть, если магнит имеет однородную (равномерную) намагниченность. Но! Найти такой магнит практически невозможно. На фото магнит с "внутренними раковинами", "кавернами" (зоны с неравномерной намагниченностью), сколами и т.п.. Поэтому генерируется переменный ток.
Переменный ток. Размер: 73.34 KB
_________________ Чтобы обходить законы - их нужно хорошо знать.
fomalgaut
Генерации тока не должно быть, если магнит имеет однородную (равномерную) намагниченность. Но! Найти такой магнит практически невозможно.
Вы правы....жаль, что яицеголовые совсем этого не слышат. Вообще интересно кто такой придумал название "униполяр" - полностью бесталковое название так как такого не может быть вааще. Последнему школьнику известно, что пересекая ПОСТОЯННОЕ МП ЭДС не получить, но тем не менее существует куча "униполяров" в которых работает косое МП или "раковины" и идёт полное обсуждение работы ПОСТОЯННОГО МП ....комишъ 😏
Один из такой дичи - униполярный шуруп ....какой же он униполяр когда шуруп крутится в косом МП ?!!
Читаешь "теорию" и смех разбираает- до чего народ отупевший !!
;-)
