Post:#674879 Date:15.05.2020 (18:22) ...
Ну вот, пока вы тут спорите о терминах наш человек взял и сделал, как его учили.
Обычный контур с нелинейной емкостью раскачивается коротким импульсом и амплитуда начинает нарастать. Нарастает до тех пор, пока потери в контуре не срывают генерацию. Осталось забрать эту энергию в нагрузку. не допуская нарастания выше порога.
Осциллограмка 20 в /дел.
Поздравим его с успехом!
elektron_blin | Post: 675178 - Date: 17.05.20(01:39)
Бомбар Пост: 675149 От 16.May.2020 (20:06)
Дано. Колебательный контур из обычной индуктивности и вариконда...
Так как колебательный контур модулируется нелинейным элементом, то на выходе получится спектр гармоник, вот куда уйдёт часть энергии.

_________________
Делать надо хорошо, плохо само получится.
akmike | Post: 675180 - Date: 17.05.20(02:52)
dedivan Пост: 675086 От 16.May.2020 (15:42)
Вот и получается синусоида с более плоскими верхушками.
В электрическом контуре это делает конденсатор- увеличивает свою емкость на верхушке синусоиды, замедляет изменение напряжения.
А в нулевой точке конденсатор должен уменьшить свою емкость- чтобы быстрее проскочить.

Посмотрел что покажет симулятор на схему с таким конденсатором.

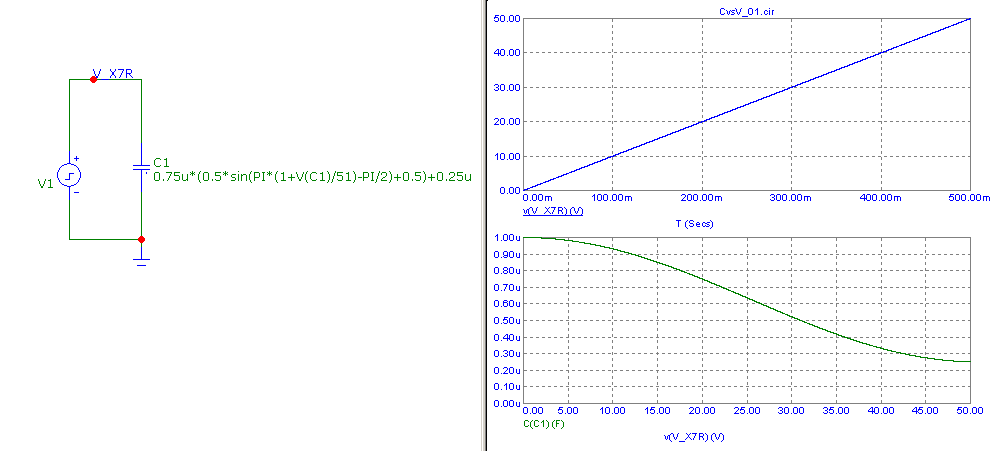

Сначала подобрал формулу зависимости ёмкость от напряжения близкую к графику диэлектрика X7R.

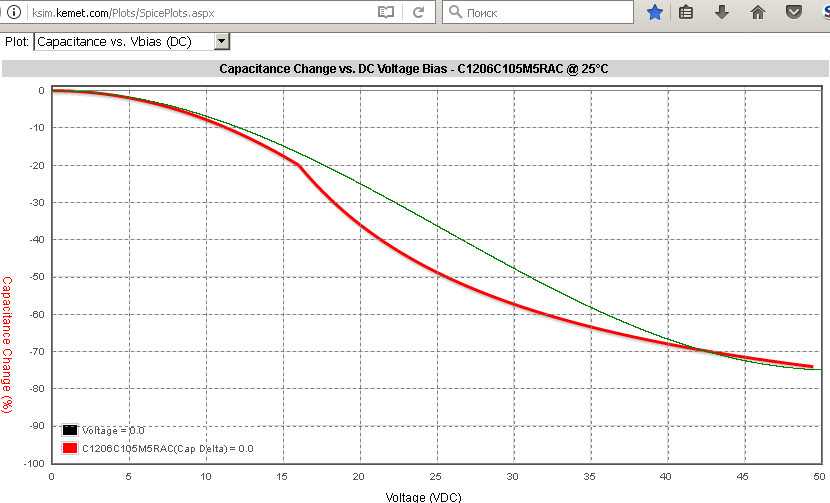

Для сравнения наложил на график реально существующей ёмкости.

Для получения зависимости обратной X7R достаточно в формуле изменить -PI/2 на +PI/2.

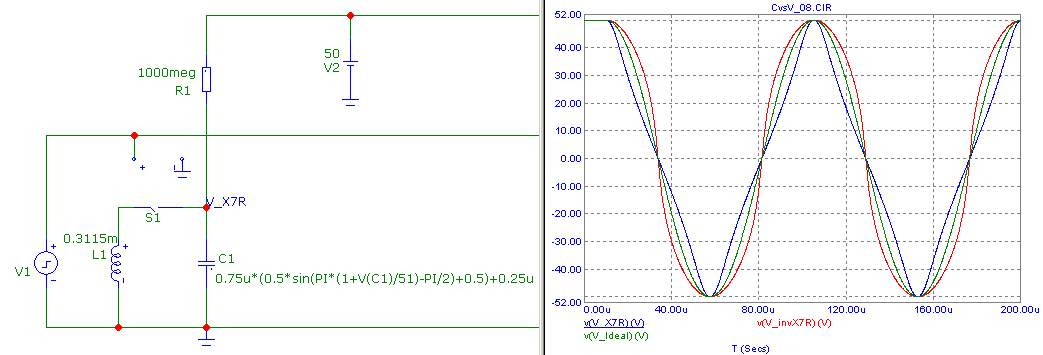

Подключим заряженный конденсатор (трёх типов X7R, обратный invX7R и идеальный без зависимости) к индуктивности и рассмотрим какие процессы будут происходить в полученном колебательном контуре:
1) получается синусоида с более плоскими верхушками для диэлектрика с зависимостью обратной X7R.

2) Скорость затухания колебаний зависит практически только от сопротивления ключа. (В приведенной схеме сопротивление 0,0001 Ом.)

Как показала эмуляция приведенной схемы (на большом отрезке времени) колебания в контуре затухают для всех типов диэлектриков X7R, обратный X7R и для идеального диэлектрик без зависимости.

Файлы для симуляции (симулятор Micro-Cap 11) во вложении.


У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 17.05.20(03:15) - akmike
Ihtiandr | Post: 675193 - Date: 17.05.20(05:20)
dedivan
А про сегнетоэлектрики не пробовал почитать?
Там тоже ни электронов ни пружин.


Там как в феррите, только диполи свободно вращаются.
Повернулся один, увлек за собой другой. И так все выстроились.

Думаешь они так "упорядочиваясь" энергию будут из окружайки высасывать?

В принципе, что-то в этом есть.
Есть же холодильник на ферромагнетиках.

_________________
Человек создан для счастья, как птица для работы
dedivan | Post: 675198 - Date: 17.05.20(06:57)
akmike Пост: 675180 От 17.May.2020 (02:52)

Посмотрел что покажет симулятор на схему с таким конденсатором.



Вот спасибо, нравятся мне такие работы. Видно сразу что толк будет.
Хороший пример для местных искателей халявы на катушках и трансформаторах-
халявы тут нет.
Надо продолжить эту работу- это хороший диссер будет.

Вспомним качели, катающийся должен постоянно приседать и подниматься, совершая работу весом своего тела. То есть должен быть источник энергии для поддержания незатухающих колебаний.
Где у нас источник в нашем контуре?
Окружающая среда- температура воздуха наш источник.

Пироэлектрическим эффектом называют
возникновение в результате однородного изменения температуры образца не скомпенсированных связанных электрических зарядов на поверхности полярных однородных сред, обусловленное температурными изменениями спонтанной поляризации.
Пироэлектрические свойства сегнетоэлектриков обусловлены, в основном, первичным пироэлектрическим эффектом. К настоящему времени выявлено
несколько сот веществ, проявляющих сегнетоэлектрические свойства. К наиболее
известным из них относятся: дигидрофосфат калия, триглицинсульфат, титанат бария,танталат лития, ниобат лития.

Наши кондерчики как раз из титаната бария. Он и поляризуется от потока тепла и сам нагревается или охлаждается при поляризации.
При этом возникает приток тепла от окружающей среды или в окружающую среду и тут же преобразуется в электрическую энергию- ЭДС.

То есть в твою модельку нужно еще вставить источник переменной эдс под кондерчик.
Но вот посчитать его как раз и будет темой твоего диссера.
Успеха!

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
_________________
я плохого не посоветую
- Правка 17.05.20(07:04) - dedivan
Syava | Post: 675199 - Date: 17.05.20(07:10)
А модули Пельтье не из этой оперы? Создавай градиент температур и качай электричество из окружающей среды.
КПД правда хреновый , но это уже другая тема, главное что изобретать ничего не нужно , надо только усовершенствовать , а это гораздо проще ...

dedivan | Post: 675204 - Date: 17.05.20(07:28)
Syava Пост: 675199 От 17.May.2020 (07:10)
Создавай градиент температур и качай электричество из окружающей среды.
...

А сколько это стоит?
Чувствуешь разницу, когда ничего создавать не нужно?
Никакого градиента-просто из той среды что есть.
Жарко, холодно- без разницы.

главное что изобретать ничего не нужно

И тут ничего изобретать не нужно, все уже давно изобретено.
У меня это 20 лет назад работало, у Сергея сейчас заработало просто после объяснения на пальцах.
А вот серьезного научного объяснения нет. Есть всякие заблуждения.


_________________
я плохого не посоветую
- Правка 17.05.20(07:36) - dedivan
олег-джан | Post: 675207 - Date: 17.05.20(07:42)
Ну да, кроме Ландау с его переходом второго рода нету...
А он, рассказывают, лежал и попукивал в больнице при посетителях,которые не удобные вопросы задавали...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
dedivan | Post: 675210 - Date: 17.05.20(08:18)
олег-джан Пост: 675207 От 17.May.2020 (07:42)
Ну да, кроме Ландау с его переходом второго рода нету...
А он, рассказывают, ...

Да сам то он как раз и ничего не рассказал, что это можно использовать для получения энергии.

_________________
я плохого не посоветую
zimnyaya | Post: 675212 - Date: 17.05.20(08:38)
dedivan Пост: 675157 От 16.May.2020 (21:31)
texnik Пост: 675147 От 16.May.2020 (19:50)
. При максимальном амплитуде нелинейная емкость уменьшается, а ето значит что энергия не прибавляется


Ты значит невнимательно читал- уже несколько раз сказано- кондер включен вверхногами- напряжение на нем уменьшается при нарастании напряжения на контуре.
Поэтому и прибавляется энергия.
Вон Зимняя аж подпрыгнула- как так, а до тебя даже не дошло.

Это dedivan твоя лгущая железа внутри черепа подпрыгнула.
Сигналы подаёт, что уже не может столько врать


_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
dedivan | Post: 675213 - Date: 17.05.20(08:43)
zimnyaya Пост: 675212 От 17.May.2020 (08:38)
железа внутри черепа подпрыгнула.


А по делу то чего возразить можешь?
Ну про качели например или про учебник физики.
Может там чего поправишь....

_________________
я плохого не посоветую
zimnyaya | Post: 675217 - Date: 17.05.20(09:08)
dedivan Пост: 675213 От 17.May.2020 (08:43)
zimnyaya Пост: 675212 От 17.May.2020 (08:38)
железа внутри черепа подпрыгнула.


А по делу то чего возразить можешь?
Ну про качели например или про учебник физики.
Может там чего поправишь....

По делу я тебе уже несколько раз говорила. Не помнишь про катушку уже?
Миллион аргументов, с графиками магнитной индукции, вырезками и формулами.
Даже опыт простейший предлагала сделать.
Пофигу вообще.
Мне с баранами общаться удовольствия никакого, извините.
Повторять всё тоже самое про конденсатор совсем нет желания.

Схему твоего волшебного параметрического наоборотвключенного устройства никто не видел, а врать на любую тему ты можешь бесконечно, это и так все знают

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
dedivan | Post: 675227 - Date: 17.05.20(09:42)
zimnyaya Пост: 675217 От 17.May.2020 (09:08)

Схему твоего волшебного параметрического наоборотвключенного устройства никто не видел,

Подумать надо маленько- вон Сергей сам догадался как его наоборот включить.
Условие названо- напряжение на кондере должно уменьшаться при росте напряжения на контуре.
А с публикацией схемы пока есть патентная заковыка- можно и на цугундер попасть.
Придется ум наморщить немного. Это не больно.


_________________
я плохого не посоветую
texnik | Post: 675228 - Date: 17.05.20(09:54)
dedivan Пост: 675213 От 17.May.2020 (08:43)
zimnyaya Пост: 675212 От 17.May.2020 (08:38)
железа внутри черепа подпрыгнула.


А по делу то чего возразить можешь?
Ну про качели например или про учебник физики.
Может там чего поправишь....
Дед иван писал - "Для этого нужно присесть в верхней точке- увеличить расстояние от центра маятника - задержаться в верхней точке, а внизу нужно привстать, сократить длину от точки подвеса до центра массы- как можно быстрее проскочить нижнюю точку"....... Дед, извини но твой пример с качелями тут вообще не подходит. Ребёнок которий раскачивает качели, это "аккумулятор" - временный источник энергии, которий через несколько минут разрядиться и все чудеса закончиться

- Правка 17.05.20(10:02) - texnik
dedivan | Post: 675232 - Date: 17.05.20(10:10)
texnik Пост: 675228 От 17.May.2020 (09:54)
Ребёнок которий раскачивает качели, это "аккумулятор" - временный источник энергии, которий через несколько минут разрядиться и все чудеса закончиться

Кондер это не аккумулятор, он не устает.
Про кондер что то можешь сказать?
Я вот одного не пойму пока- ты настолько глуп, что не понимаешь что про качели пример приведен для наглядности, поскольку все его знают
или пофлудить зашел?
Намекни хоть.
Может я тебя чем то расстроил?

_________________
я плохого не посоветую
- Правка 17.05.20(10:19) - dedivan
texnik | Post: 675238 - Date: 17.05.20(10:26)
dedivan Пост: 675232 От 17.May.2020 (10:10)
texnik Пост: 675228 От 17.May.2020 (09:54)
Ребёнок которий раскачивает качели, это "аккумулятор" - временный источник энергии, которий через несколько минут разрядиться и все чудеса закончиться

Кондер это не аккумулятор, он не устает.
Про кондер что то можешь сказать?
Я вот одного не пойму пока- ты настолько глуп, что не понимаешь что про качели пример приведен для наглядности, поскольку все его знают
или пофлудить зашел?
Намекни хоть.
Дед, не обижайся. У нас же демократия Я так понимаю, когда меняется например, параметр конденсатора, ето значит что внем высвобождается добавочный ЕМКОСТЬ для свежих зарядов. И ети заряды должны поступать из окружающей среды. Иначе это будет вечняк,то есть, утопия...

- Правка 17.05.20(10:31) - texnik
