Форум - Электростатические генераторы - Электростатика - Бифилярная катушка Никола Тесла (valeralap) - Стр.14
<][ 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 85 | 86 | 87 ][>
Модератор: valeralap
Post:#626158 Date:08.06.2019 (08:37) ...
Различного рода абстрактные не связанные с темой выступления, будут удалятся. Все конструктивное будет приветствоваться. Можно оказывать помощь в виде оформления или правки, если сочтете за необходимость. Если активность будет низкая, то-от этого будет зависеть скорость вашего продвижения.
valeralap | Post: 626939 - Date: 14.06.19(11:15)
Решил нечего не тереть, вставляю рисунок импульсного трансформатора.
Две чашки ферритовые склеены друг с другом. Первая обмотка она же выходная намотана проводом 2,5мм сложены четыре жилы и плотно намотаны на саму чашку количество витков 2шт. Полные два витка. Поверх выходной обмотки мотается первичная многожильным проводом, две жилы в двойной изоляции. Мотается плотно чтобы полностью закрыть выходную обмотку. Количество витков 7 после включения по факту получается 14 витков. Соединяется в схему емкостным бифиляром, на оставшихся концах подключается разрядник.

Задача простая, вы должны дать описание задуманного принципа...Работает этот трансформатор очень хорошо, прост в изготовлении, гибок для разных решений.
Изменением включения, можно получать импульсы любой полярности или биполярный импульс. Электрическая прочность очень высокая, можно получать большие мощности тока. Импульс на выходе имеет очень крутые задний и передний фронт и полностью отсутствуют выбросы.

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
_________________
Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
- Правка 14.06.19(11:15) - valeralap
freelancer | Post: 626944 - Date: 14.06.19(13:45)
Обмотки получаются мировингом? или просто восьмеркой?

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
valeralap | Post: 626945 - Date: 14.06.19(13:48)
Сбал Пост: 626943 От 14.Jun.2019 (13:18)
valeralap Пост: 626939 От 14.Jun.2019 (11:15)
Задача простая, вы должны дать описание задуманного принципа...

Кому должны, у кого занимали?

Работает этот трансформатор очень хорошо, прост в изготовлении, гибок для разных решений.
Описано давно на СКИФе, 12 лет тому.
Вторую обмотку, первичная которая, обзываю обмоткой с ПОС (положительная обратная связь). Теперь буду обзывать "яйки Лапыча".

* спасибо, тур был интересный


Мне лично вы нечего не должны, но если хотите продолжить тему я должен понимать как вы воспринимаете принцип работы этого импульсного трансформатора. Если для вас это семечки, то могу выложить следующий материал, но уже потом не какой подсказки не дам! Сбал, перевожу стрелки на тебя, ты знаешь как все работает и объяснишь форуму все в деталях. Я подойду осенью, как все заготовки кончатся, посмотреть на твой яйца крутые. Данная установка дает ток 24ам чистого синуса 50гц 230в. Форумчане тебе за твою падлянку спасибо скажут, притом хором.


_________________
Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
- Правка 14.06.19(14:09) - valeralap
valeralap | Post: 626951 - Date: 14.06.19(14:37)
freelancer Пост: 626944 От 14.Jun.2019 (13:45)
Обмотки получаются мировингом? или просто восьмеркой?

обмотка, обычный винт...

_________________
Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
valeralap | Post: 626953 - Date: 14.06.19(14:40)
Дальше по теме, на все вопросы, взялся отвечать Сбал...

_________________
Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
dedivan | Post: 626958 - Date: 14.06.19(15:12)
valeralap Пост: 626945 От 14.Jun.2019 (13:48)
я должен понимать как вы воспринимаете принцип работы этого импульсного трансформатора.


Чего Валер, плохо без грамоты то?
10 лет уже тебе говорю- учи буквари, осваивай школьные приспособы.
Все не так уж трудно.

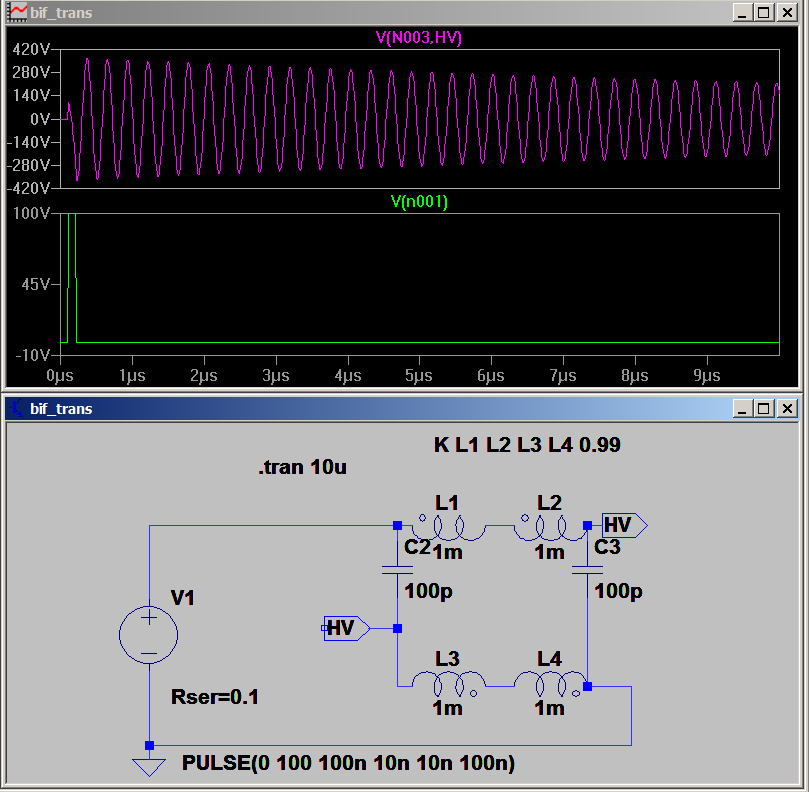

Вот работа транса из бифилярки.
Это самый простой и дешевый трансформатор, но чудес в нем нет никаких.
C одного короткого импульса начинает он звенеть, как колебательный контур и трансформатор одновременно- два в одном.
Источник импульсов работает как и предлагала зимняя- заряжаем линию и замыкаем в ноль. Ноль на выходе источника - это замыкание на землю.
Как видишь запросто и 400 вольт размаха получается.
Катушки- это два провода со своими индуктивностями, они не соединены между собой, только паразитные емкости между ними.
Вон сержик безграмотный и то тебя подначивает, мол в двух проводах разобраться не можешь, хотя он и сам то ничем не лучше.


У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
_________________
я плохого не посоветую
- Правка 14.06.19(15:21) - dedivan
ФЕМЕ | Post: 626959 - Date: 14.06.19(15:24)
ДедИван, а сам файлик симулякры можешь прикрепить?

А да, "HV", это что за контакты?

_________________
Познав самого себя, никто не останется тем, кто он есть. (Томас Манн )
- Правка 14.06.19(15:28) - ФЕМЕ
street | Post: 626961 - Date: 14.06.19(15:38)
ФЕМЕ Пост: 626959 От 14.Jun.2019 (15:24)
ДедИван, а сам файлик симулякры можешь прикрепить?

Поддерживаю предыдущего оратора.

_________________
Главное в мелочах
street | Post: 626962 - Date: 14.06.19(15:45)
zimnyaya Пост: 626960 От 14.Jun.2019 (15:32)

Звенеть оно будет в любом включении, но синхронность фронта соблюдаться не будет.

Синхронность будет, синфазность не будет.


Единственный факт, что этот бифилляр усиливает ток - оказался правдой. Толкование valeralap по поводу параметрического усиления - неверное, всё еще сложнее.

Вот,.. намякивание этим пузырьковым теоретигом на параметрон... заставляет искать механизм параметрического действа. Теоритицки(не пузырьково) есть вариант. Поле тока разряда может поменять вектор поля электростатического , свернув его в вихревой смещения...

главное что это самое усиление есть.

деталев бы...


_________________
Главное в мелочах
dedivan | Post: 626963 - Date: 14.06.19(15:46)
HV -как у всех- высокое напряжение.
zimnyaya Пост: 626960 От 14.Jun.2019 (15:32)

Это безиндуктивная бифиллярка, а не тесловская.

И у меня безиндуктивная- катушки то включены встречно, это не значит что у самих проводов нет индуктивности- она всегда есть, а вот их сумма равна нулю.
Вот файлик симулятора- поиграйтесь.

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
_________________
я плохого не посоветую
dedivan | Post: 626967 - Date: 14.06.19(15:57)
zimnyaya Пост: 626960 От 14.Jun.2019 (15:32)

Единственный факт, что этот бифилляр усиливает ток - оказался правдой.

Нет, в трансформаторе ток не усиливается. Вот если к выводам HV подключить разрядник- это уже другая картинка будет.
А так источник включен в последовательную цепь- все токи одинаковы,
с учетом разных фаз.
Вот ток через источник и через индуктивности.


У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
_________________
я плохого не посоветую
street | Post: 626971 - Date: 14.06.19(16:02)
dedivan Пост: 626967 От 14.Jun.2019 (15:57)

А так источник включен в последовательную цепь- все токи одинаковы,
с учетом разных фаз.
Вот ток через источник и через индуктивности.

ты не забывай об ограничениях софтины. Мы тут в "двойном" электрическом слое обитаем. Софтина за внешнее поле не подпишется.

_________________
Главное в мелочах
dedivan | Post: 626972 - Date: 14.06.19(16:03)
street Пост: 626964 От 14.Jun.2019 (15:53)
099 в его исполнении маловероятно.

Так поиграйся моделькой, поставь 0.9.


_________________
я плохого не посоветую
dedivan | Post: 626974 - Date: 14.06.19(16:05)
street Пост: 626971 От 14.Jun.2019 (16:02)
Софтина за внешнее поле не подпишется.

И внешнее поле можем включить- ноупроблем.


_________________
я плохого не посоветую
street | Post: 626976 - Date: 14.06.19(16:10)
Моделировщик нормальный. Им пользоваться надо уметь.

_________________
Главное в мелочах
