Post:#414738 Date:02.04.2013 (09:39) ... Начинаю изготовление муфельной печи.
Подскажите - как лучше спираль делать - открытой или замуровывать в глину ?( чтоб не окислялась)
И спасает-ли глина от окисления спираль ?
Как сделать так, чтобы спираль прослужила дольше ? - может быть взять две мощные спирали и соединить последовательно ?
Имеются в наличие на рынке спирали 3 и 5 киловатт Волгоградского ферроникелевого завода для электроплиток. Из чего они сделаны - не известно. Подойдут-ли?
....Есть закрытые спирали для электроплиток ( улитки, блины )....
----------
Вопрос также на счёт терморегулятора.
Есть тестер с термопарой, но мудрить как он будет отключать - нет желания.
Есть терморегулятор для дома с выносным датчиком на температуру от 0 до 40 град.
Может датчик как-то переделать ?
В ролике упоминался сплав железа с алюминием. Мало окисляется благодаря росту двуокиси алюминия на поверхности. Следует избегать контакта поверхности проволоки с углерод- и кремний-содержащими окислами - образуются сплавы с низкой температурой плавления, что приводит к разрушению окисной плёнки и к разрушению проволоки.
Мы в КПИ делали высоко-температурную печь для обжига керамики при температуре 1500 Цельсия. Пробовали карбид-кремниевые нагреватели, но они были так себе. Потом купили печь, работающую на нагревателях из дисилицида молибдена. Он хрупкий и также приводит к эвтектике - при контакте с керамическими присыпками или стенками камеры (при деформации нагревателей) U-нагреватели плавились при номинальных температурных режимах.
Никель-содержащие проволоки менее стойки, поскольку никель образует более пористую окисную плёнку, чем алюминий.
Решил восстановить муфельную печку, которая не работала лет 30-35. Она мне нужна для разогрева до 175 градусов термопластичного герметика для изготовления стеклопакетов. На табличке к печке написанно, Т=250*, напяжение=220в, мощность 1.1 кВт. После вскрытия печки увидел как она устроенна. Задняя крышка на фотках печки снята. Там есть задний нагревательный элемент (рабочий 6 Ом), и поверх внуренней бочки печки намотан провод, с ТОНЮСЕНЬКОЙ прослойкой, кажись, из асбестовой бумаги. Далее вся полость между наружной и внутренней бочками набита асбестовым пухом плотно. Так же есть две трубы снаружи (сверху и снизу) для подачи воздуха (инертного газа) в печку. Та нагревательная проволока, которая как катушка обвивает внутреннюю бочку не звонится. Зато звонится на корпус. Скорее всего, из-за того, что там была использованна производителем, сильно тонкая асбестовая бумага её тупо пробило на корпус и печку выкинули.
вопрос: Стоит ли заморачиваться кап. ремонтом печки??
1) где взять такую-же асбестовую бумагу?
2) как, в случе ремонта забить полость межу 2-я бочками асбестовым пухом, чтоб его хватило, и лишнего не осталось?
3) может не заморачиваться, и поставить внутрь камеры нагреватель от электроплиты?
4) как в этом случае распеделятся температуры вверху и внизу камеры? насколько они будут неравномерны? В каком месте уставить термодатчик?
Снял заднюю крышку печки Размер : 34.79 KB
Это я немного расковырял асбестовый пух Размер : 39.43 KB
Это такой нагревательный эелемент от большой плиты у меня есть. Суммарная мощность всех входов 2кВт Размер : 26.29 KB
Jeka343 Пост: 471894 От 04.Jun.2015 (21:18)
Решил восстановить муфельную печку...
Предлагаю попробовать починить старый провод и его асбестовую прослойку пропитать жидким стеклом или корпус печки покрыть сеткой (тканью) из стекловолокна (с или без пропитки жидким стеклом). Сразу скажу что сам этого не делал и не знаю будет ли перекрытие из жидкого стекла трескать при нагревании корпуса но мне кажется что идея не плохая.
Удачи.
Жека, покупаешь рулончик полиамидного скотча "КАПТОН" и
обматываешь свою бочку....250С легко терпит в долговременном
режиме....лучше всего еще впендюрить защитное термореле...
копейки стоит...или одноразовый термопредохранитель прямо замотать
под провод...это на случай выхода их строя автоматики...
Где надо будет крепить провод или еще какой монтах-используешь
красный термостойкий герметик,-тоже копейки туба....300С-легко...
Где располагать термодатчик? это в зависимости от того, какой
датчик и ТРМ у тебя есть....
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...

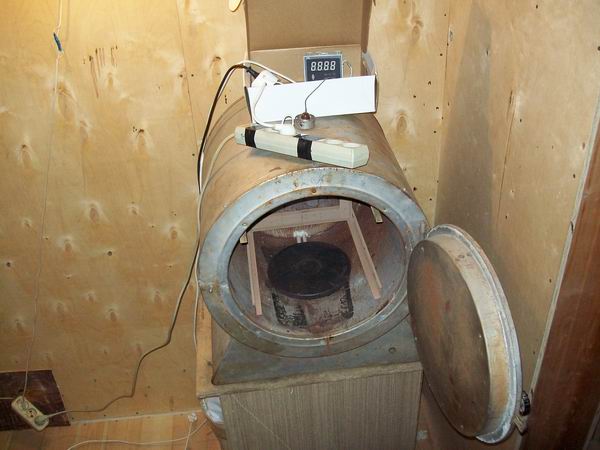

Спасибо Олег, спасибо Коян. Сегодня у меня Эд был в гостях. Сделали с ним вот так. Временно или постоянно покажет время. Старые обмотки я отключил, внутрь печки установил нагреватьель от бытовой электроплиты подключив его на 800 Вт входов, Эд подключил мой старющий не родной датчик, прочитав об этом в английской инструкции к термостабилизатору. (В русской инструкции об таких типах датчиков забыли написать). Так же разово запустили опцию прибора, программирующую его под динамику разогрева и инерцию КОНКРЕТНОЙ печи. Он запрограммироварся. Теперь работает более умно, чем ему приходилось думать самому.
Жека, а еще попробуй его с холодного стартануть. Мне интересно, распространяется ли ПИД-регулирование на ключевой режим. Если да, то он наберет 100 градусов и начнет щелкать.
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
Eduard Пост: 472080 От 08.Jun.2015 (01:51)
Жека, а еще попробуй его с холодного стартануть. Мне интересно, распространяется ли ПИД-регулирование на ключевой режим. Если да, то он наберет 100 градусов и начнет щелкать.
Печь теперь ведёт себя максимально корректно. За просто так в середене процесса набора градусов не щёклкает. (Не проверяет динамику и инерцию печи). Начинает щелкать только за 5 градусов до набора заданной темературы. Когда буду греть герметик - отпишусь более детально.
олег-джан Пост: 472096 От 08.Jun.2015
Еще момент- сам ТРМ чтобы не грелся от печки...
Потому как компенсационник находится внутри него...
Будет греться-будет врать....
Джан, не заливай. Какой же он тогда компенсатор.
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
Eduard | Post: 472100 - Date: Mon Jun 08, 2015 4:55
Эдуар, все просто..наверное ты крепко не занимался этим делом...
Раньше, когда крутых ТРМ-ов не было, от термопары до прибора
протягивали компенсационный провод специальный....
Теперь компенс. термодатчик уже встроен внутрь ТРМ.
Допустим, с термопары идет сигнал о 170С.....
Сам ТРМ нагрет до 60С.....
170-60=110С
Он думает, что у тебя в печи 110С!!!!
И гонит реальную Т до 200 и больше...
п.с. Естественно, что я говорю о варианте нагрева
ТРМ от самой печки...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Джан, не заливай. Может, ты чего-то недопонял или перепонял.
Сам ТРМ знает свою температуру, отсюда он знает, насколько подкрутить поправку, и реально подкручивает. Свою температуру он меряет не другой термопарой, а диодом или терморезистором, на этом вся относительность кончается. ТРМ можно нагреть градусов до 50, но от этого он не разогреет объект до 170+50.
Иначе - о какой компенсации можно говорить? Тогда бы они писали в паспорте - если вам надо 170, то посмотрите погоду в яндексе, прибавьте и столько ставьте.
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
Да он всё это знает, раз он Аутоникс по части изображения узал. Непонятно зачем он писал свой пост. И тем более знает, что если датчик не подключен или подключен неправильно, то прибор показывает свою собственную температуру.
