Виталь, я не понял чего от кого ты хочешь защищать?
Толкую, толкую одно и то же.Этож бубльгум.
Все зависит от времени - сколько будет открыт полевик.
Сделаешь 40 мкс - ток в первичке нарастет до 6 ампер, а после выключения во вторичке будет импульс 40 ампер.
Че хочешь с ним делай- короти, отводи в сторону или еще чего - так и будет 40.
И в первичке ток всегда будет нарастать ровно до 6 ампер- все определяется индуктивностью первички и временем.

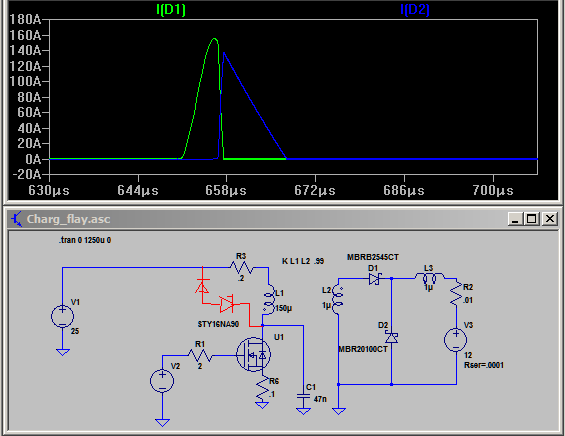

Все четко по картинке- ток в первичке нарастает пилой.
Выключай вовремя и получишь что тебе надо.
Если вдруг ты захочешь его перехитрить- мол отключу нагрузку-куда ток пойдет?
Он найдет куда- напряжение на первичке вырастет- пробьется полевичок и без задева ток первички
плавно спадет, но пробой будет не как у кондесатора- с искрами , а ровно эти же 6 ампер - не больше и не меньше.
Для этого и ставят внутри полевика стабилитрон- он и примет на себя это ток и всю запасенную энергию.
И детали L1-R3 не делятся- это одна катушка- у нее индуктивность и ейное же активное сопротивление.
dedivan Пост: 416502 От 24.Apr.2013 (03:18)
Виталь, я не понял чего от кого ты хочешь защищать?
От "себя" , транзистор. Четыре штуки, отправил в "мир иной", пока пытался зарядить один элемент от АКБ шуруповёрта. Вишь какая Хрень получается, один транзистор - 50 "тугриков", а один новый АКБ для "Шурика" - 100 "тугриков". "Жаба" начинает "давить". Грубо говоря, я своими экспами, пытаясь "оживить" всего лишь ОДИН ЭЛЕМЕНТ АКБ, "похоронил" две новых АКБ. Вот и пытаюсь защитить полевики от себя любимого, там ручку генератора чуток крутанул, не в ту сторону, там "крАкодил" оторвался... . А ты ж знаешь какой из меня электронщик.
Такими ТЕМПАМИ, пока дойдёт до рабочего устройства, "падут смертью храбрых" не один десяток АКБ (в перерасчёте на полевики).
Виталя. Ставь формирователь одиночного импульса аг3. И цепочкой ограничивай время. Никогда за пределы регулировки не выйдеш и фронт у нее нормальный. Ну и конечно такие схемы с импульсами под двадцать ампер соплей в монтаже не любят. Я с платой драйвера для зажигания долго мучался.
Виталя Пост: 416509 От 24.Apr.2013 (05:16)
От "себя" , транзистор.
Это можно- найди фотку моего биноклика.
Вот его включить так- трубку вторичку нагрузить через диод на
свое же питалово - чтоб импульс возвращался обратно в источник.
Первичку посчитай из максимального напряжения- допустим 400 вольт.
400/12 = 33 виточка в первичке. Таким образом все что выше 400 вольт уйдет обратно в питание.
А паралельно первичке уже подключай свои дроссели.
Биноклик без зазора- он много энергии не запасет- только защищать будет.
То есть у тебя будет два транса включенных паралельно.
Один рабочий- от него будешь шуриков мучать, а второй -на бинокле- защитный.
Биноклик именно для того, чтоб даже самые узенькие выбросы - трансформировал понижал до 12 вольт и возвращал в твое питание.
Но до 400 вольт он мешать не будет.
dedivan Пост: 416512 От 24.Apr.2013 (05:56)
Это можно- найди фотку моего биноклика.
Вот его включить так- трубку вторичку нагрузить через диод на
свое же питалово - чтоб импульс возвращался обратно в источник.
Первичку посчитай из максимального напряжения- допустим 400 вольт.
400/12 = 33 виточка в первичке. Таким образом все что выше 400 вольт уйдет обратно в питание.
А паралельно первичке уже подключай свои дроссели.
Биноклик без зазора- он много энергии не запасет- только защищать будет.
То есть у тебя будет два транса включенных паралельно.
Один рабочий- от него будешь шуриков мучать, а второй -на бинокле- защитный.
Биноклик именно для того, чтоб даже самые узенькие выбросы - трансформировал понижал до 12 вольт и возвращал в твое питание.
Но до 400 вольт он мешать не будет.
"Чешу РЕПУ".
Вроде понял, Дед Ваня. Импульс обратного хода у меня - 750 В, напряжение ИП - 25 В. 750/25=30. 30 витков в первичке, 1 - во вторичке, на "биноклике", через диод "излишек" возвращается в ИП. Всё шо менее "излишка", идет в АКБ.
Kasper Пост: 416510 От 24.Apr.2013 (05:30)
Виталя. Ставь формирователь одиночного импульса аг3. И цепочкой ограничивай время. Никогда за пределы регулировки не выйдеш и фронт у нее нормальный. Ну и конечно такие схемы с импульсами под двадцать ампер соплей в монтаже не любят. Я с платой драйвера для зажигания долго мучался.
Издеваешься? "формирователь, ar3, цепочка". Хто это такой??? Сварщик я, понимаешь???
Виталя может "иди лучше на... кошках" тренироваться на дешевых и дубовых транзюках. Например irfp460 не 750В конечно но 600В у меня терпят даже не чихают.
Не, вроде помаленьку "устаканивается", уже не жгу их. Хотя "сопли" ещё "висят" местами.
Дед Ваня, если "не в напряг", расскажи ещё о РАБОТЕ ЁМКОСТИ, которая стоит параллельно СТОК-ИСТОК. Почему то у меня, при её увеличении с 0,033 МФ, до 0,1 МФ амплитуда импульса тока идущего на АКБ, падает. Хотя по ширине импульс вроде не меняется ( 5 мкс ). Приходится увеличивать длительность открывающего транзистор импульса, при этом и "жрать" от ИП начинает значительно больше. Или так и должно быть??? Хочешь быстрее зарядить, давай больше "кушать"?
Вот и пытаюсь защитить полевики от себя любимого
