в полевиках диод не "ставят", он сам приходит. Паразитный, особенность технологии.
В IGBT - да, оказывается диод - отдельный кристалл или участок кристалла. Но в IGBT внутри установленные диоды хорошие, как минимум FAST.
Кому не нравится - есть выбор IGBT транзисторов вообще без диодов, ну не звонятся ноги у таких вообще никак.
Но в обратную сторону такой IGBT нельзя подключать - максимум противоположную полярность вольт 10 - 20 терпят.
Диоды им нужны внешние, какой выберите, можно ультрафаст 18 нс поставить, можно Шоттки если напряжения не высоки.
Диоды нужны в мостовых - полумостовых схемах чтобы сливать обратку в питание, при импульсах обратной полярности от катушки в нагрузке. Так и транзисторы целее, и питание экономится.
Диоды нужны в мостовых - полумостовых схемах чтобы сливать обратку в питание, при импульсах обратной полярности от катушки в нагрузке.
Индуктивности есть везде- любой проводок это индуктивность.
И сливает свою энергию именно через обратный диод.
И после этого диод не сразу закрывается- тока нет, а диод все равно открытый еще некоторое время, вот в этот самый опасный момент и могут быть экстратоки.
Диода там такого нет вообще физически, это структура pn перехода полевого транзистора, на резистивных нагрузках вообще никак не используется Открылся полевик и диода нет впомине, закрылся есть диод, структура одна, можешь назвать это открывающийся диод
Forex Пост: 518000
Ты э-.. как читаешь? 70 А это от IRFP460.
Э, малыш, ты уже все пропил. А говорил- мастерство не пропьешь...

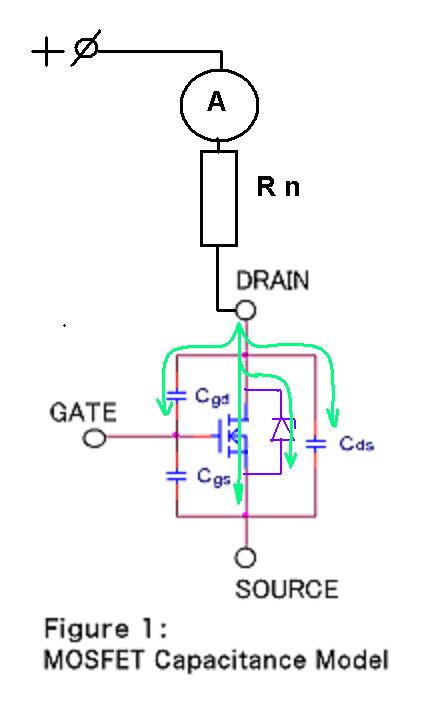

Вот твой полевичок, четыре тока через него текут, а ты меряешь один общий, почему ты решил что это ток именно через канал?
Ты чё старый, с дуба рухнул?
Что, прикинуть эти токи не можешь? При открытом полевике какое напряжение будет на истоке а? Так вот это напряжение и надо поделить на эквиволентное сопротивление этих ветвей. То есть в первый момент будет пидрильный перезаряд этих вшивых емкостей и всё. И по сравнению со 150-ю амперами я эти токи на щупе не увидел бы. И ни о каких 70 и тем более 150 Ампер речи быть не может.
Во первых ты даташит что-ли читать не умеешь? Есть график , I Drain Current (A) от VGS,Gate-to-Source Voltage (V)
Ток стока от напряжения затвор исток, а не от того сколько падает на канале. Или там всё враньё и фирмы всех обманывают? Так они тогда разорились бы от такой продукции, которая не даёт заявленные параметры.
А ток через твои зелёные ветки, кроме тока стока, всё равно не сравним и не может быть постоянным.
Во вторых Если бы это было так, то я бы видел при нагрузке полумоста на чистую индуктивность не идеальный треугольник, а скругленный с момента подзапирания канала.
И в третьих сопротивление канала с ростом температуры до 110 град. увеличивается в 2-а раза и с прогревом бы я тоже видел бы завал (скругление) на макушках треугольника на средних токах. Однако как не включай, ничего подобного нет. Всегда идеальный треугольник тока 150 А который стоит как вкопанный.
Хорошая картинка, но из мурзилки.
Берем ИРФовский мануал.

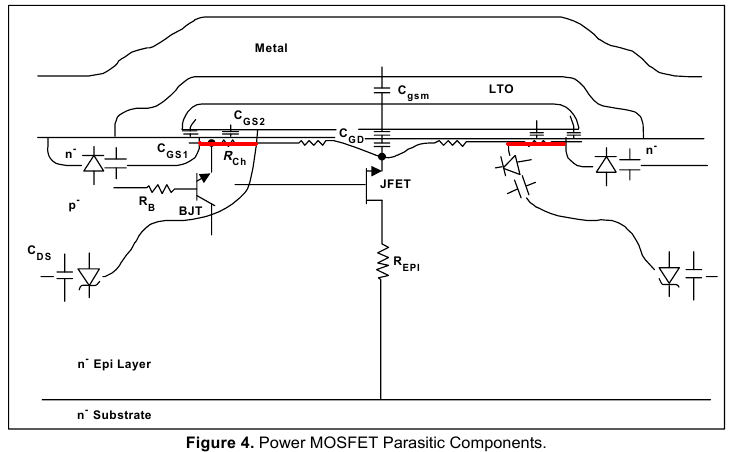

Здесь уже и полевик паразитный и транзистор и диодов и стабилитронов куча и канал не один, а пара. А в реалии их тыщи штук на кристалле запараллелены. Сам канал красненьким обозначен а паразиты в лесятким раз больше него.
Forex Пост: 518190 От 06.Dec.2016 (00:30)
будет пидрильный перезаряд этих вшивых емкостей и всё.
Смотря куда эти емкости подключены- если в базу транзистора, который по площади больше канала полевика в десятки раз- то точек будет не педрильный. Картинку смотри- где канал а где транзисторы паразитные
Ток стока от напряжения затвор исток, а не от того сколько падает на канале.
А вот давай фокус покажу- берешь несколько даташитов на разные полевики,
выписываешь сопротивление канала и максимальный ток у каждого. и перемножаешь Rch*Imax и получаешь всегда около 10 вольт.
Как только падение на канале превышает 10 вольт- ток больше не растет.
Это не ток стока а максимальный ток канала- читать то умеешь еще?
А ты сам умеешь считать?
78NQ03 75A максимальный ток и 228А в импульсе.
10V / 0.00765Ohm = 1307A
Даже пускай 10V / 0.020Ohm = 500A что не растет, куда не растет?
xx0 Пост: 518206
10V / 0.00765Ohm = 1307A
что не растет, куда не растет?
Соображалка у тебя не работает. Взял мелкий корпус у которого ограничение по току определено толщиной выводов а не каналом.
Такой же кристалл в мощном корпусе выдаст 1300 ампер как положено.
Открылся полевик и диода нет впомине, закрылся есть диод, структура одна, можешь назвать это открывающийся диод
Размер : 29.34 KB
