Svas Пост: 464980 От 01.Apr.2015 (16:28)
...А не заниматься дрочуванiем писи с импульсной зарядкой и других во блуд не вгонять.
Вот тут несогласен - импульсные процессы в электролитической ячейке (акк - это просто разновидность её) очень сильно отличаются от "нормального" режима. И копать там много ещё надо . . .
Вот из последнего - получили мы ток в ячейке при 3В, вместо 4В. Вот уже 25% экономии. А когда плата за электричество с 8 нулями в месяц (в евриках) - тут у ребят щщщщаястье наступает . . .
dedivan Пост: 464971 От 01.Apr.2015 (16:15)
У меня например стоимость акков в моем хозяйстве порядка 200 тыр,
с новыми ценами уже под 400 тыр.
при таком количестве, уже склеил бы им корпуса из прозрачного поликарбоната, чтоб вовремя увидеть, когда пластина рассыпалась и заменить её.
Svas, Вы понятия не имеете что такое короткие импульсы и что от них может произойти а что - нет. Забудьте про осыпание пластин если только Вы не создаете короткие импульсы, коротя 220 В вилами по лопате.
Sergh Пост: 465409 От 03.Apr.2015 (01:30)
Svas, Вы понятия не имеете что такое короткие импульсы и что от них может произойти а что - нет. Забудьте про осыпание пластин если только Вы не создаете короткие импульсы, коротя 220 В вилами по лопате.
Сегодня утром запускал пусковыми токами двигатель от 600В свинцовой батареи. Подходящие к движку с потолка параллельные провода сечением 50мм2 где-то на полметра разбегаются. Хотелось бы знать, что происходит с батареей, а она сука непрозрачная.
Sergh Пост: 465409 От 03.Apr.2015 (01:30)
Svas, Вы понятия не имеете что такое короткие импульсы и что от них может произойти а что - нет. Забудьте про осыпание пластин если только Вы не создаете короткие импульсы, коротя 220 В вилами по лопате.
Сегодня утром запускал пусковыми токами двигатель от 600В свинцовой батареи. Подходящие к движку с потолка параллельные провода сечением 50мм2 где-то на полметра разбегаются. Хотелось бы знать, что происходит с батареей, а она сука непрозрачная.
ну вот подумайте, при чем тут к Вашему случаю импульсы 1 - 50 наносекунд?
Перевожу: - длительностью 0,00000005 секунды?
Вам ни разу не сюда, не в эту тему.
вот, к примеру за год сдохли 40% аккумуляторов. У всех причина - замыкание из-за распирания положительных. Пока не нашел вразумительного объяснения причины разрушения. В наносекунды - не верю, хотя получал импульсы 2кВ 1нс(на полувысоте) на обычном диоде HFA15TB120
Svas Пост: 465455 От 03.Apr.2015 (10:55)

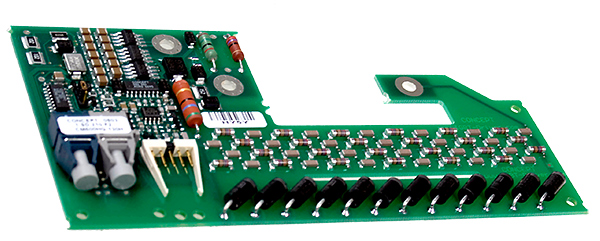

На примере драйвера 1SD210F2-хххххх для высоковольтного IGBT транзистора.
Буржуи делают высоковольтный делитель из цепочки резисторов, скомпенсированных кондесаторами. На картинке его видно, цепочка, идущая от коллекторного вывода к операционному усилителю. Быстро меряют Uкэ.нас. А коллектор подлетает до 6,5кВ.
Тут им нужно обязательно постоянку знать, поэтому и резисторы.
А если нет такой необходимости- то и конденсатора хватит.
Причем кондер даже покупать не надо- кусок толстого коаксиала, с хорошей изоляцией - центральная жилка- ВВ обкладка кондера а оплетка
низковольтная обкладка- добавил свой кондерчик для делителя и готово.
Forex Пост: 465437 От 03.Apr.2015 (05:31)
... Если удачно соединить, то максимум 2-а с небольшим мегаГерца
Это у автомехаников такие крякозябры- ибо городят емкости какие под рукой, а емкость из кабеля на пик и доли пика - да если еще не забудешь потом поставить 50 ом к проводку для согласования,
сотку мегагерц легко.
Svas Пост: 465424 От 03.Apr.2015 (02:04)
вот, к примеру за год сдохли 40% аккумуляторов. У всех причина - замыкание из-за распирания положительных. Пока не нашел вразумительного объяснения причины разрушения. В наносекунды - не верю, хотя получал импульсы 2кВ 1нс(на полувысоте) на обычном диоде HFA15TB120
На 100% уверен что не получаются на таких диодах импульсы.
И 1 нс 2 кв надо еще правильно измерить. А оно просто сразу не получается. Месяца и ПТЭ курить вредно и без толку.
Было бы так - был бы долгий путь, и Вы бы уже все форумы описали, а не рассказывали что пластины осыпаются.
Да и в аккум не надо 1 нс. Там индуктивность большая, не воспримет он такие короткие вообще.
Forex Пост: 465483 От 03.Apr.2015 (18:24)
Ну попробуй... А мы потом посмеёмся ...
Только чтобы было не менее 1/1000...
Грешен, люблю таких самонадеянных макнуть в маленькую какашечку.

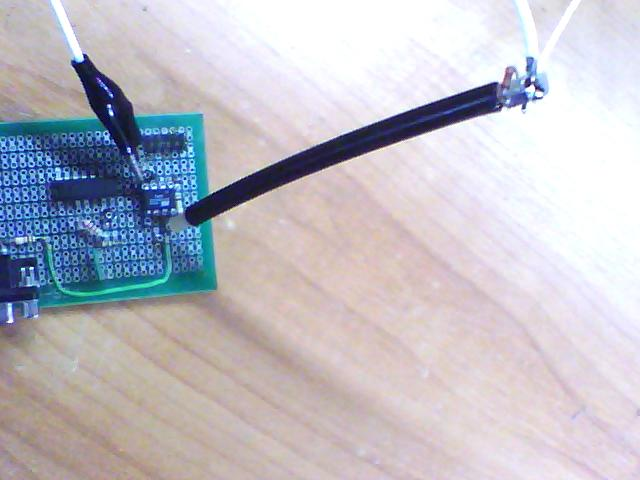

Смотри форик- это кусочек совкового РК-75 10 см длиной.
Нормально держит 20 кв.
Делаем из него делитель, на коленке и на соплях за 5 минут.
Подключается он вот так- чтоб понятно было. На фотке без экрана.
А вообще это еще все в металлическую трубку ставится.
но для тебя даже просто в кухонную фольгу завернул.
Емкость внизу 5000 пф а верхнюю емкость самого кабеля калибруем просто вытягивая
центральную жилу из кабеля.
Смотрим- на верхнем луче - фирменный щуп
на нижнем наш делитель.
5 в и 5 мв видно- это значит 1к1000
На 20 нс чуть звенит- это нет резюка согласования волнового сопротивления
между оплеткой и внешним экраном- это тоже коаксиал- ну это уж сам согласуешь.
dedivan Пост: 464181 От 26.Mar.2015 (18:02)
А что считать правильным?
Когда акк разряжается- напряжение на нем падает, это всем известно.
А у тебя на картинке- напряжение вдруг растет.
Скорее всего это не клеммах акка ты показывешь, а откуда то из нутров схемы,
где еще и помеха идет.
Повторяю, я пионэром был. А насчёт "напряжение падает" - дык даже спайс это знает. Жалко времени, ошибку в схеме искал. Вторую собрал - те же осциллки. Потом про симуль вспомнил. Нехорошо.
Сразу и Алексу. Пока за клещами и фотиком бегал, с 18 до 16 упал ток.
Размер : 569.17 KB
Размер : 49.37 KB
Размер : 50.17 KB
симуль Размер : 156.95 KB
файл спайса Размер : 2.31 KB
