Post:#296456 Date:22.03.2011 (18:10) ... В этой теме, выкладываются схемы и пояснительное описание к ним. Назначение, в связи с чем разрабатывалась, откуда взята и с какой целью. К некоторым схемам будут прилагаться фотографии опытов. Схемотехника будет разная и не привязанная к одной тематике. Выкладывать буду по мере собственного продвижения и наличия времени. На интересующие вопросы постараюсь отвечать. Если какая-то тема вызовет интерес в разработке схем, удачные свои схемы так- же можете выкладывать. Цель накопить базовую схемотехнику с доступом в одном месте. На сайте в различных ветках так же много приличных схем, если у кого-то есть свободное время, можете выбрать и разместить на данной ветке.
И не были эти БП никогда флайбэками, как там одна важная курица в даташитах написала,
И не будут никогда, потому что все это прямоходы и работают на намагничивании сердечника,
а обратка ЭДС скидывается или в источник, или в нагрузку, или на резистор,
что на схеме видно невооруженным взглядом, хотя кому я это объясняю, все равно не поймет
xx0 Пост: 421652 От 06.Jul.2013 (12:44)
Я тебе про железо говорю, в железе все TOP-ы и БП собираются как прямоходы,
полярность катушек, разводка схемы, а в даташите пишут говно флайбэк, все отвали!
xx0 Пост: 421653 От 06.Jul.2013 (12:49)
И пользователи не умеющие сами думать конечно клюют на такое говно флайбэк,
и начинают дурить других пользователей, что это говно флайбек, как там написано!
xx0 Пост: 421654 От 06.Jul.2013 (12:58)
И не были эти БП никогда флайбэками, как там одна важная курица в даташитах написала,
И не будут никогда, потому что все это прямоходы и работают на прямом намагничивании сердечника, а обратка ЭДС скидывается или в источник или в нагрузку,
что на схеме видно невооруженным взглядом, хотя кому я это объясняю, все равно не поймет
Покажи где это кроме твоего бараньего ума есть!
И где Flyback назван прямоходом, это 2 абсолютно разных принципа(АБСОЛЮТНО по разному рассчитаются) построения с частично схожей схемотехникой.
У Flyback регулирюще-накапливающий элемент ТРАНСФОРМАТОР, у прямохода ИНДУКТИВНОСТЬ ПОСЛЕ выпрямляющего и подпорного диодов ПЕРЕД фильтром.
Пока ты трындел, я сбегал на почту и забрал свои два новеньких TOP249YN на 500W
Трынди себе дальше тролль и засунь даташиты поглубже, так они лучше усваиваются!
тоже Flyback так как нет накапливающих индуктивностей, а у прямоходов они обязательны?
Потролль еще немного, не уверен что Валера все это выдержит, но компанию составлю!
Твои аргументы смешны и я бы посоветовал тебе купить что-нибудь поважнее
И кто тебе сказал, что индуктивность вообще что-нибудь накапливает? а не сердечник или эфир
xx0 Пост: 421660 От 06.Jul.2013 (14:45)
тоже Flyback так как нет накапливающих индуктивностей, а у прямоходов они обязательны?
Потролль еще немного, не уверен что Валера все это выдержит, но компанию составлю!
Твои аргументы смешны и я бы посоветовал тебе купить что-нибудь поважнее
И кто тебе сказал, что индуктивность вообще что-нибудь накапливает? а не сердечник или эфир

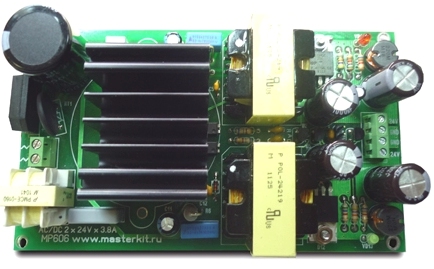

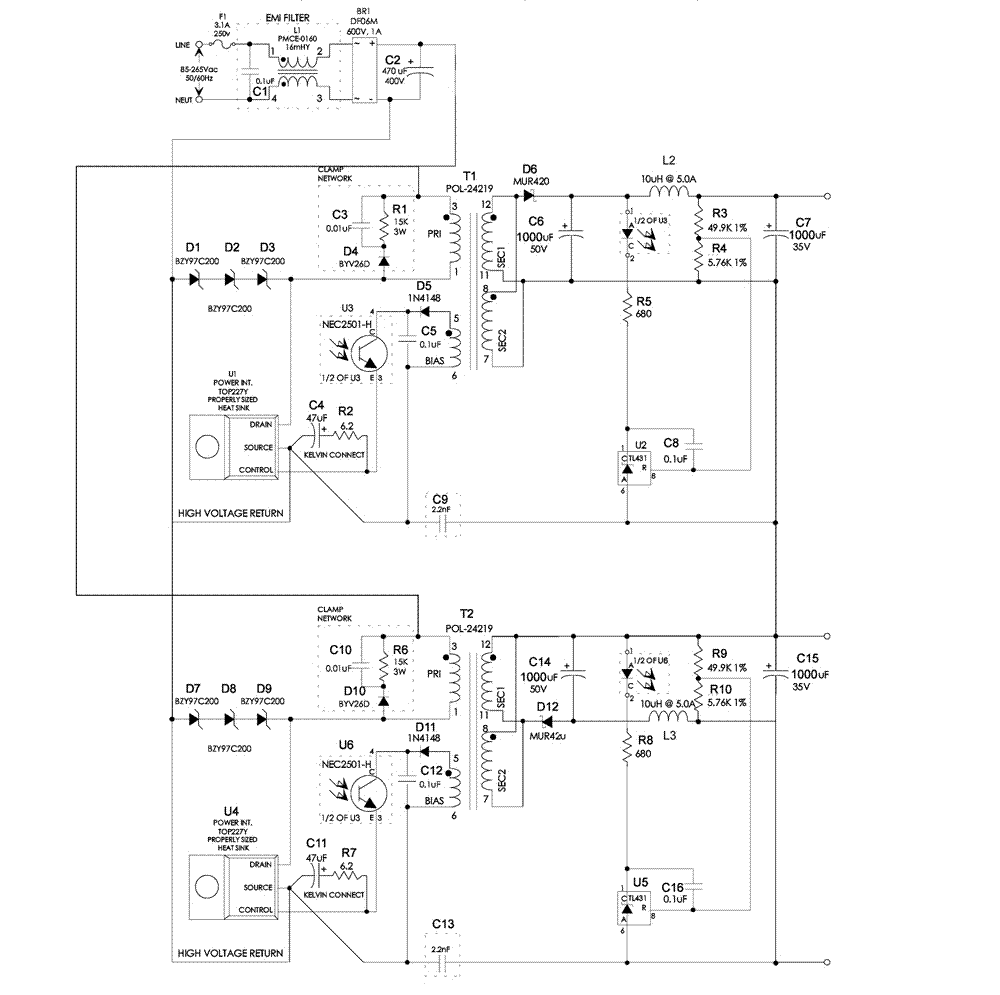

Импульсный сетевой источник питания с выходными напряжениями ±24В и мощностью 190 Вт собран на двух микросхемах серии TOP227 и предназначен для питания мощных усилителей НЧ. (Рис.1)
Подробно о работе микросхем можно прочитать в статье Сергея Бирюкова «Сетевые обратноходовые источники питания на микросхемах серии TOP22х» на нашем сайте в разделе «КИТы в журналах».
Сетевые обратноходовые источники питания на микросхемах серии TOP22х [ссылка][ссылка][ссылка]
В схеме накапливают индуктивности и емкости, в физике зазор в сердечнике индуктивности и зазор между пластин конденсатора.
Читай, читай, вдруг нарвешься на правильные шиты, где правильно написано,
хотя о чем это я, мечты, мечты, хотя бы одного за сегодня переучить,
а что будет когда тысяча накинется с криками флайбэк его на дерево!
Так че так лоханулись то, нарисовали прямоход, а пишут флайбэк, мастеркити на мыло?
Значит все правильно Вани и это настоящий прямоход, спи спокойно!
Мечты флайбэка разваливаются на глазах, а как красиво все начиналось с пеной у рта)
xx0 Пост: 421686 От 06.Jul.2013 (21:49)
нарисовали прямоход, а пишут флайбэк,
Эээ, да ты не знаешь даже простой вещи, что схемы выпрямителя
у прямохода и флая разные.
Вот по схеме выпрямителя сразу видно- флай.
У прямохода схема другая.
Это как раз для регулировки напряжения нужно.
