Спасибо Базароу. Хороший шатун)
Тема: Новый двигтель Шатуна.
Название устройства: "Шайтан-Байтан-Машин".
Превью: Аналогов не существует.

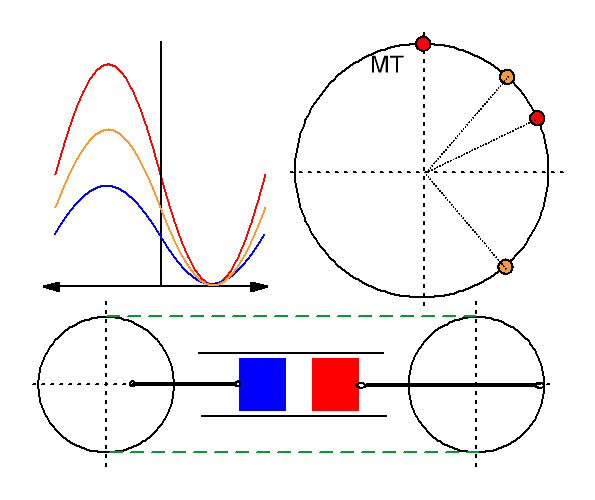

Смотрим картинку.
В нижней часте Шатун незатейливо нарисовал два коленвала соеденённых меж собой с передачей 1:1. Красный полшень удалён от центра вращения на расстояние в два раза большее чем синий. Оба поршня вращаются синхронно в одном и том же направлении. При вращении сила на преодоление сопротивлению вращения синего поршня не тратится. Потому как они двигутся вдоль цилиндра и идёт расширение рабочей камеры. Правда уменьшается мощность на эту... короче на кривую железяку которая поршни толкает. Обычный рычаг Архимеда.
Теперь самое интересное. На левом графике Шатун намалявал график абсолютных и относительных объёмов камеры при движения поршней. Оранжевой кривой показывается усреднённый объём между цилиндрами и усреднённая мощность. отбираемая поршнями при сжигании топлива. Рассчитаем полную мощность отдаваемую на поршни при в обычном ДВС и в новом типе двигателя. Для простоты рассчёта принимаем мощность у обычного ДВС за 100%
1) Обычный ДВС, Р=100%
2) Шайтан-Майтан-Двигун, Рш=Р/2=50%
Теперь внимание, делаем фокус-покус. Чтобы номинальный рабочий объём соответствовал норме ДВС просто увеличиваем длину рычага кривой железяки в 2 раза, тогда объёмы ДВС и нового движка будут тождественны. Одинаковое колличество топлива будет занимать один объём при сгорании.
(фокус-покус труляля)
1) Обычный ДВС, Р=100%
2) Шайтан-Майтан-Двигун, Рш=Р=100% (при диаметре кривой железяки для толкания поршней в два раза)
Таким образом мы узрели что КПД сгорания смеси обоих принципов совершенно одинаковы, только в нашем случае кривая железяка в два раза по диаметру больше.
Теперь рассчёт КПД привода на вал. На правой верхней картинке кружочком обозначены время работы сгорания газов. Обычный ДВС воспламеняет смесь при мёртвой точке и подаёт рабочее давление от сгорания смеси почти до момента пока рычаг не займёт крайнее правое выгодное положение. На картинке коэффициент заполнения указан на 0,6, но будем считать что в реальном ДВС такт идёт до 1/4 и будет иметь 0,7 по мощности.
В новом двигателе идёт сдвига фазы по работе поршня в сторону большего КПД за счёт сдвига взрыва по объёму на максимальный полезный рычаг поршня. Коэффициент заполнения по мощности в таком случае равен 0,95. Ну а теперь считаем.
1) Обычный ДВС, Р=Р*0,7=70%.
2) Шайтан-Труба, Рш=Р*0,95=95%.
Теперь ужно рассчитать полное КПД двигателей. Так как горючая смесь работает по закону взрыва то первая максимально выделяемая мощность приходится на 1/3 от времени горения смеси, для чего и делают хим добавки в горючее для уменьшения времени горения. Итого имеем.
1) Обычный ДВС, Р=Р*0,7=70%. КПД=Р*0,33=23,1
У Шайтан трубы первый цикл находится в точке максимальной отдачи но третий цикл идёт с сжиманием газа и на малых оборотах двигателя может создавать вакуум в камере, поэтому берётся всего 2/3 от мощности сжигания углеводородов.
2) Шайтан-Труба, Рш=Рш*0,95=95%. КПД=Рш*2/3=63
А теперь технические характеристики.... с презентацией....
ЛЕДИ АНД ЖОПТЕЛЬМЕНЫ (ептыть)
!! Спешите, такой херни вы ещё нигде не видели и в ближайшие 7-20 лет хрен увидите
!! Великий повелитей медведей шатунов предоставил на всеобщее обозрение своё новое изобретение - "ШАЙТАН-ДВИГУН". Он дайт торжественное обещание за неделю сделать рассчёт данного агрегата с целью увеличения КПД до 0,7 за счёт сдвига по фазе вращения поршней, когда рабочая точка сдвинется почти к центру 1/4 положения поршня. Потом за месяц произведёт моделирование механики агрегата и в течении года запатентует всю эту байду. Затем продаст всё иностранцам и через год мы будем кататься на подержаных иномарках с неубиваемыми двигателями, сверхэкологичными, миниатюрными и чрезвычайно мощными. Вот
.
Характеристики двигателя "Шантай-Мотня-Трубень".
КПД-63%,
При 4-х тактном исполнении:
-полностью отсутствует детонация.
-момент на валу постоянно максимальный.
-обороты двигателя могут достигать 9-15 тыс. об/мин.
-бесшумность в работе и отсутствие рывков вращательного момента.
-возможность производства двигателя монолитной прямоугольной плитой.
-две кривые железяки с в два раза меньшим моментом на рычаг и уменьшеными ударными нагрузками, пробег двигателя выростает в 10 раз.
-возможность установки на : танк, подлодную водку, катера, самолёты, авто-мото хрень, и вооще куда хош.
-возможность уменьшить вдигатель по весу и объёму в три раза при сохранении мощности на валу с уменьшение потребления топлива в 3 РАЗА.
Вроде всё
. Шайтан, я ничего не забыл указать
? На картинке внизу схема объёмного поджига смеси. Пламя вырывается с камеры сгорания и объёмно воспламеняет сразу всё топливо. Затем на обратном ходу поршня идёт продувка сжатым воздухом камеры. Всё.
ПС. Шайтан, не думай что самый умный
. Я знаю как устроен двигаеть с КПД 98% состоящий всего из 3-з деталей. Да-да
. Полная переборка двигателя составит всего 30 минут
.
ПСС. Будем ждать пока придумают ДВС с КПД 99%
. Ах, как же тягостны столетия ожиданий
.... Пока эти бестолочи что придумают новый юрский период начнётся
....
_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
mikle10 Пост:
463148 От 12.Mar.2015 (10:37)
bazarov
и все же.
рабовладельческая цивилизация социальна или нет?
феодализм социален или нет?
я спрашиваю конкретно, почему важно что-то иметь воплощенное в металле а не в голове? (Жуль Верн и пр. это просто, как модно говорить, "дорожная карта", план развития)
что касается твоей идеи гонок, ты опять подошел не с того конца,
Хм... закон это ограничения для тех кому нельзя, для тех "кому можно" это новые возможности и разрешения.
1. Группа с общими интересами более 3-х человек уже социум по определению.
2. Феодализм социален. Как и каннибаллизм у диких племён.
3. Про металл так и не понял.... Если ты считаешь что реализованная идея стоит больше чем 100 идей в голове, то не знаю что ответить. Реализованная идея должна приносить плод, а не пылиться в углу кладовки.
4. Почему с "гонками" я не с того конца подошёл? Будь любезен, объясни.
5. Ограничения всегда условны. Это всегда так было и будет.
_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
mikle10 | Post: 463447 - Date: 17.03.15
1. Да. В СССР существовала простая формулировка: семья - социальная ячейка общества.
3. В прошлом моём посту описан двигатель по стандартам подходящий под класс двигателей "евро-8". Потому как на приходящуюся еденицу мощности приходится вредных выбросов в 3 раза меньше. И что, бежать в сарай и рашпилем выпиливать из куска рельсины новый двигатель? Идея так и останется нереализованной. Воть пусть Шатун её забирает и мучается.
[ссылка]
5.
[ссылка]
Одев увелечительные очки руки начинают трястись меньше и есть больше шансов выиграть. Так в чём смысл игры, годами кучку палочек разбирать или понять суть?
цикл влияния реализованного изделия на социум.
А что тут следить? Изделия полностью меняют быт и структуру жизни. Три стадии: отвержение, принятие, защита принятого и отвержения старого. Все корпарации сейчас этим принципом пользуются.
_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
Значит так.
[ссылка]
[ссылка]
Предлагаю альтернативу, но по русски.
Задача.
Сделать автономный луноход-корабль для полёта туда и обратно.
Цели:
1. Знакомство с местными марсианками.
2. Агитация местного народонаселения Луны на вступление в КПСС.
3. Мен изделий местного происхождения на бусы и зеркальца.
4. Проба грунта на предмет содержания золота, серебра, урана и атомарного чугуния.
5. Закладывание атомной бомбы на случай межпланетарной войны.
6. Фото и видеосъёмка местного пейзажа.
Используемые наработки для достижения цели:
1. Гравилёт Ерёмина.
2. Самогон ДедаИвана в качестве топлива.
3. Система связи на торсионных полях.
4. Энергетическая установка на 10 кВт от Мишина.
5. Китайский сотовый телефон от Майкла10 для произведения съёмки.
6. Цифры для лотерейных билетов Миссионера для установления пути навигации.
7. Ядерный реактор Тарасенко работающий на конкрециях.
8. ..... и т.д.
Прошу продолжить список идей и предложений. Только исходя из возможностей нашего сайта.
ПС. Эту тему уже поднимал местный комрад Печкин. Если кто помнит просьба дать ссылку.
