Форум - Торсионные генераторы - Прочие торсионные генераторы - Генераторы аксионного поля - от теории к практике - Стр.27
<][ 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 ][>
Post:#151936 Date:28.12.2008 (02:58) ...
Здесь будут рассматриваться генераторы аксионного (спинового, торсионного) поля - их схемотехника , конструктивные особенности, рабочие частоты. Приветствуется желание участников форума поделиться новой (или хорошо забытой старой) информацией по данной теме, а также применение теорий Акимова,Шипова,Ленского,Сергеева и др. на практике.
sw1972 | Post: 202298 - Date: 30.09.09(17:38)
petruchio Пост: 202260 От 30.Sep.2009 (14:25)
Виталий!
Я могу внести предложение создания относительно простого и в то же время реального устройства (вместо волшебных девайсов на непонятных физических принципах)...! Для этого достаточно использовать эффект электронного парамагнитного резонанса или ядерного магнитного резонанса в металлокристалах. То есть поместить металокристал (например метасиликатов), в постоянное магнитное поле, где произойдет расщепление уровней энергии внешних электронов на два! То есть состояние со спинов по полю и со спином противв поля... Теперь если подать переменное магнитное поле, совпадающее с резонансом частоты перехода электронов из 1-го состояния во 2-е, то как раз и будет происходить полное отражение спина (переход его в состояни противоположное изначальному) и тем самым генерация гравиамагнитного излучения (аксионного). Все подробности по данному эффекту можно прочитать по ссылкамhttp://slovari.yandex.ru/dict/bse/article/00092/94800.htm http://ru.wikipedia.org/wiki/%D0%AF%D0%9C%D0%A0
С уважением, Пётр!

Пётр!
Спасибо Вам за ссылки. Начал знакомиться с материалами.

С уважением
Виталий

_________________
Хорошее - враг лучшего
sw1972 | Post: 202411 - Date: 01.10.09(12:19)
petruchio | Post: 202260 - Date: 30.09.2009 (13:25)
Пётр!
Действительно, некоторое сходство между ЯМР и формированием аксионного поля есть.
Для получения ЯМР используют постоянное магнитное поле, а для формирования аксионного луча (с помощью излучателя конструкции Шпильмана, тоесть ГЛУ) используют постоянное электрическое поле(разность потенциалов между отражающим электродом и кольцевыми электродами), а также сориентированные перпендикулярно друг другу переменное электрическое поле кольцевых электродов и переменное магнитное поле в сердечнике.
Основой торсионного генератора Акимова является постоянный магнит тороидальной формы и два кольцевых электрода - внутренний и внешний. Для получения динамического торсионного поля к кольцевым электродам прикладывается переменное напряжение.

Спасибо Вам, что указали на это сходство.

С уважением
Виталий

_________________
Хорошее - враг лучшего
- Правка 01.10.09(12:29) - sw1972
sw1972 | Post: 203352 - Date: 07.10.09(22:54)
Работа идёт, хотя не так быстро, как хотелось бы.
Доделал излучатель, завтра его подпаяю к плате и начну отлаживать.
Приближается момент истины.

Кроме того, написал программу для расчёта элементов схемы инвертора, которая позволяет расчитать электрические параметры излучателя(параметры аксионного поля не определяются). Программа создана в пакете Maxima, который можно скачать здесь:http://maxima.sourceforge.net Для того, чтобы открыть файл ".wxm", присоединённый к данному сообщению, пользуйтесь программой WxMaxima.

Состояние на 10.10.2009:
все элементы установлены на плате, однако пока схему запустить не удалось, нужно поработаь над схемой запуска, ток потребления был непристойно низким (9 мкА), а напряжение на отражающем электроде составило 7,8 В (должно быть более 120 В).
Состояние на 11.10.2009:
заменены R3, R6 и R7, подробности смотреть здесь:http://www.skif.biz/index.php?name=Forums&file=viewtopic&p=202117#202117 .


Работа продолжается.

Удачи!

С уважением

Излучатель Размер : 92.31 KB
Излучатель
Программа для расчёта параметров элементов схемы инвертора Размер : 15.08 KB
Плата инвертора со всеми установленными элементами(вид сверху) Размер : 163.30 KB
_________________
Хорошее - враг лучшего
- Правка 11.10.09(15:04) - sw1972
Rysak | Post: 203898 - Date: 11.10.09(23:21)
SW1972.Здравствуйте,Виталий.Текучка заела,Во вторник пытался запустить новый инвертор,но он так и не запустился.Менял резисторы в затворах дошел до 2.2Ом.Запускающий импульс есть правда померять не могу, концы обмоток менял.Со вторника начну снова,намотаю новый излучатель.У меня витки обмоток распределены по всему кольцу.Внутренний и наружный электроды сделал почти на всю высоту.Четыре колечка НН100 10.5-6-5.На первом варианте инвертора этот излучатель вполне прилично работает.При 8.2v на отражающем электроде около 72v.
Ток померить не могу,качером уделал последний тестер,который мог ещё мерить ток.
С уважением Юрий.

sw1972 | Post: 203947 - Date: 12.10.09(19:14)
Здравствуйте, Юрий!
У меня тоже возникла проблема с запуском, которая связана с относительно медленным нарастанием напряжения питания и с внутренним сопротивлением источника питания. Тоесть после подачи питания напряжение питания плавно нарастает от 0 до номинального значения, из-за этого транзистор VT2 не открывается и не формирует импульс запуска.
Буду решать проблему слебующим образом: у меня на плате задействована сборка IRF7105 с транзисторами N- и P-типа, транзистор N-типа, который никуда не подключен, можно использовать как пороговое устройство, что позволит сформировать импульс запуска после того, как напряжение питания станет близким к установившемуся значению. Схему перерисую позже
Прошу меня извинить за "сырую" схему и потерянное время.

Добавил пороговое устройство на VT2.1 (задействован N-канальный транзистор). Приму решение о необходимости элементов C23 и VD1.

Резистор R9 - подборный(из-за разброса величин порогового напряжения VT2.1), его при первом включении не впаивают, а заменяют подстроечным резистором. Затем измеряют сопротивление подстроечника и подбирают резистор с ближайшим значением сопротивления.
Предполагаю устанавливать
C5 1,5 нФ X7R размер 0805 SMD
R8 0,125Вт 15 кОм +/-5% размер 0805 SMD
R9 0,125Вт 10 кОм +/-5% размер 0805 SMD (определяется с помощью подстроечного резистора)


Удачи!

С уважением
Виталий

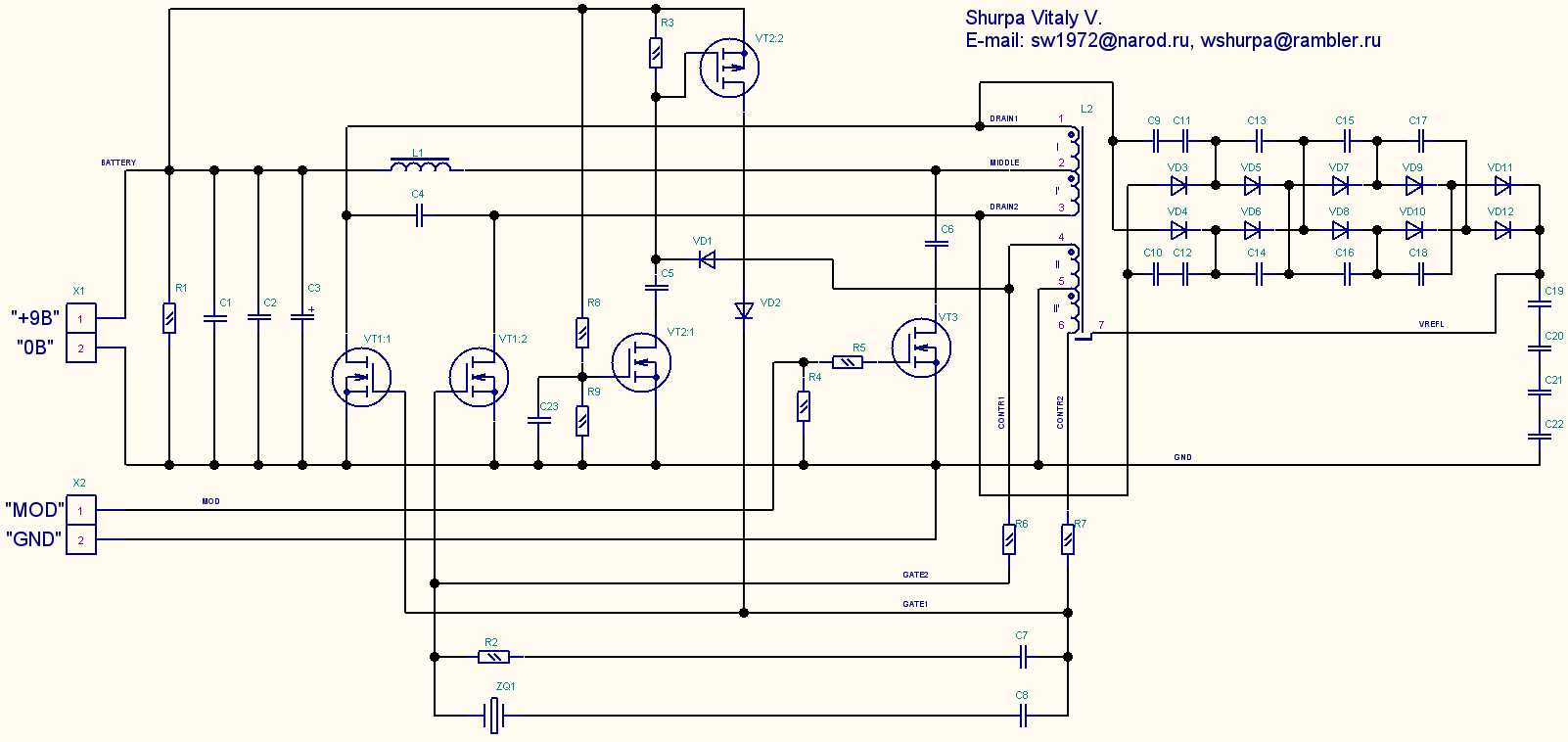

Схема электрическая инвертора (12.10.2009). В VT2 задействован транзистор N-типа как пороговое устройство. Размер : 34.50 KB
_________________
Хорошее - враг лучшего
- Правка 12.10.09(20:18) - sw1972
Access | Post: 206829 - Date: 27.10.09(20:43)
Сделал на днях "имитатор места силы" Шпильмана GPP-1М. Делать хотел IPP-3, но его сборка довольно трудоемкая, к тому же нужна проволока из серебра, а детали для высоковольтного блока приобрел уже давно. Конструкция излучателя GPP-1 и GPP-2 довольно проста - обод из стали и две обмотки из телефонной лапши ТРП-2, ну, естественно, чем больше толщина диэлектрика между электродами, тем большее напряжение на него можем подать.Конструкция подробно описана на сайте Шпильмана -
http://www.spinfields.hut2.ru/ALMANACH/1n8/Gpp1.htm Что у меня из этого получилось- см. фото.
В качестве "пробки" применил сначала постоянные магниты от динамиков, продев все высоковольтные провода в них . Потом продел провода в кольца из трансформаторного железа , намотав обмотку подмагничивания.
Блок питания автора выдавал довольно большое напряжение и работал нормально только при 160 Вольтах, поэтому пришлось его заменить на проверенный от люстры Чижевского с управлением тиристора от транзистора КТ117.
Позже его заменил на высокочастотный - блоки питания на тиристорах для люстр Чижевского, в основном работают на частоте сети и противно гудят.
С блоком питания с регулировкой частоты и скважности аппарат работает заметно лучше ( с большим КПД и практически безшумно ), на некоторых частотах присутствует запах озона.
Теперь об эффектах... В отличие от электродинамических генераторов аксионного поля, это генератор , помимо прочего,является сильным источником электростатического и переменного эл.поля , поэтому создается впечатление, что находишься рядом с люстрой Чижевского. На частоте около 20 кГц при нахождении в помещении рядом с работающей установкой около 15 мин. заметил сильное слюновыделение ( при отсутствии чувства голода ). Такой же эффект бывает при нахождении в помещении рядом с люстрой Чижевского, только находиться надо значительно дольше. Возможно,это связано с раздражающем действием озона.
В дальнейших экспериментах на обмотку подмагничивания подам разные виды напряжения, также применю импульсную модуляцию для "встряски" суперпозиции полей, к которой очень чувствителен человек.
Также вызывает сомнение схема питания излучателя (Рис.3-http://www.spinfields.hut2.ru/ALMANACH/1n8/Gpp1.htm), получается, что переменка идет на одну из катушек, а также высоковольтные диоды работают в напряженном режиме...

Размер : 122.17 KB
Размер : 118.13 KB
Размер : 89.16 KB
- Правка 27.10.09(20:47) - Access
sw1972 | Post: 210473 - Date: 14.11.09(20:21)
Провёл эксперимент со схемой http://www.skif.biz/index.php?name=Forums&file=viewtopic&p=203947#203947 Схема сама по себе не запустилась, мне стыдно, цепи запуска не срабатывают, придётся переделать. Пришлось запускать вручную, но запуск ненадёжный.
Схему запитывал "Кроной" с ЭДС 9В.
После запуска напряжение питания "просело" до 6.7В, ток потребления 55 мА, напряжение на отражающем электроде 87.8В, частота 3.57 МГц.
Эффекты пока не проявляются.

Буду дальше работать над схемой запуска(между стоком VT1.1 или VT1.2 подключу последовательно соединённые диод и конденсатор для нарушения симметрии схземы при подаче питания) и над уменьшением тока потребления.
Для уменьшения тока потребления, резисторы R6 и R7 заменю перемычками, что позволит уменьшить потери при переключении.

Извиняюсь, что нет результатов в данный момент.

С уважением

_________________
Хорошее - враг лучшего
Rysak | Post: 211261 - Date: 18.11.09(22:20)
Виталий,у меня тоже нет результатов.Остановка связана сдругим проэктом ТАВРИЯ-ГИБРИД.Сейчас полностью погрузился в этот проэкт.Есть результаты,очень хорошие результаты.Подробности в ветке Транспорт.Электромобили.Скоро будет остановка,продолжим.
С уважением Юрий.

8zera8 | Post: 211530 - Date: 19.11.09(19:26)
В мире на данный момент есть человек который приблизился по разуму к Николе Тесла?
Я недавно интересное предположение вычитал:


Чтобы не допустить Научно-техническую революцию 1913 года которую возглавил Николай Тесла, ... начали Первую мировую войну! Тесла готовил для человечества совсем другой мир - без денег, основанный на физике плазмы и электричестве. Нас ждал Мир неограниченных возможностей и независимости личности от ярма несовершенства и энергодефицита. Никола был слишком известен, поэтому его не убили, а подтравили и сделали обрезку некоторых сосудов мягких тканей головы, он умер «своей смертью» со словами типа: «Что воля, что неволя…». А весь мир ... благодетели заставили купаться в зловонной ... микве войны, они утопили мир в крови лучших из людей, миллионы людей погибли от биологического оружия - в частности от гриппа «Испанки». Позднее после пережитого ужаса войны об электрическом мире на Земле вскоре забыли навсегда. &#10027; ... вассалы не допускают позитивных перемен на планете, искусственно создают дефицит энергии и ресурсов, способствуют бесконтрольному росту численности своих народов ..., способствуют продлению .... Эти благодетели, любой ценой оттягивают падение власти ... над человечеством, даже ценой гибели всей цивилизации на Земле.
... книга поможет вам до конца разобраться во всех важных проблемах современности и прошлого, они стоят перед каждой личностью в новом тысячелетии ещё острее, ведь время для своевременного решения задач упущено. Надеюсь, вы уже почти готовы понять простую истину: ЛЮДЯМ ДОРОГА В БУДУЩЕЕ ЗАКРЫТА, НАМ ВСЕМ ПРИДЁТСЯ ОСВАИВАТЬ НЕЛЁГКОЕ ИСКУССТВО ОЧИЩЕНИЯ ОТ СКВЕРНЫ И КАЖДОМУ СТАТЬ ДЛЯ НАЧАЛА - ЧЕЛОВЕКОМ, А ТАМ ВИДНО БУДЕТ!

что скажете изобретатели и инженеры по этому поводу?

sw1972 | Post: 211783 - Date: 21.11.09(10:47)
Rysak Пост: 211261 От 18.Nov.2009 (22:20)
Виталий,у меня тоже нет результатов.Остановка связана сдругим проэктом ТАВРИЯ-ГИБРИД.Сейчас полностью погрузился в этот проэкт.Есть результаты,очень хорошие результаты.Подробности в ветке Транспорт.Электромобили.Скоро будет остановка,продолжим.
С уважением Юрий.


Желаю удачи, хороших результатов и практического применения электрических приводов в автомобилях!!!!
Будущее за автомобилями с электрической тягой, так углеводородное топливо с каждым днём всё дороже и дороже(видно, когда проезжаешь мимо АЗС).

С уважением
Виталий

_________________
Хорошее - враг лучшего
Rysak | Post: 212476 - Date: 24.11.09(22:34)
Спасибо,Виталий.

sw1972 | Post: 247191 - Date: 25.05.10(17:09)
Здравствуйте!

Пришлось изменить конструкцию инвертора - пришлось отказаться от трансформатороной "раскачки" полевиков(пока нет времени возиться со схемами запуска инвертора). Пошёл по стопам Юрия (он же Rysak) - понизил напряжение питания до 5 вольт, чтобы напряжение на затворе не превысило предельно допустимого.
Трансформаторную связь с затворами полевиков убрал, сделал так, как было раньше - затворы полевиков подключены к стокам противоположных транзисторов, в остальном схема аналогична той, что приведена в этом сообщении:http://www.skif.biz/index.php?name=Forums&file=viewtopic&p=202117#202117.
Напряжение питания брал от самодельного стабилизированного импульсного преобразователя с выходным напряжением 5 вольт и максимально допустимым током не менее одного ампера.
Напряжение питания 4,98В.
Напряжение на отражающем электроде 70В.
Рабочая частота 3,3 МГц.
Амплитуда напряжения на стоках полевиков 15В.

Вчера держал правую руку над излучателем одну минуту, ничего при этом не чувствовал. Однако потом эта рука "тажелела", зудела и болела.

Затем решил провест эксперимент - хотел оценить влияние торсионного излученияпри фазовом переходе от жидкого состояния к твёрдому.
Для этого на сковородке растопил сливочное масло, затем сразу поместил сковородку над излучателем на расстоянии (23,5+/-2) мм. Напряжение питания не снимал около 2-х часов, пока масло не начинало загустевать.
Увы, никаких концентрических колец замечено не было.

Планирую увеличить частоту до 4-х мегагерц. Если будет время, добавлю модуляцию.

С уважением

_________________
Хорошее - враг лучшего
sw1972 | Post: 247206 - Date: 25.05.10(19:39)
Подключил в схему кварцевый резонатор с резонансной частотой 4 МГц.
Для этого из схемы удалил конденсатор C4. А в схему включил кварцевый резонатор ZQ1 с частотой 4 МГц и конденсатор C8 ёмкостью 270 пФ. Цепь, состоящая из ZQ1 и C8, подключена к стокам транзиторов VT1.1 и VT1.2.

Период колебаний составляет 250 нс.(Измерял осциллографом)
Остальные параметры остались без изменений.

_________________
Хорошее - враг лучшего
- Правка 25.05.10(19:42) - sw1972
sw1972 | Post: 286710 - Date: 28.01.11(19:57)
К сообщению 247191 хотел бы добавить следующее: эксперимент был загязнён сильными ударами, которые были обусловлены близостью помещения, где проводился эксперимент, к оживлённой улице, по которой часто ездят грузовые машины и троллейбусы. Стол, на котором стояла сковорода с остывающим маслом, трясся вследствие ударов колёс о выбоины на дороге. Поэтому концентрические кольца могли и не появиться из-за постоянного встряхивания. Вот это загрязнение опыта не было принято во внимание. Следовательно, данный опыт нельзя считать опровержением существования торсионных полей.

Прошу меня извинить, что об этом не догадался сразу.
Нет оснований отказываться от дальнейших исследований.

С уважением

_________________
Хорошее - враг лучшего
N-13 | Post: 288465 - Date: 08.02.11(08:54)
Генераторы "аксионного поля"


http://www.spinfields.narod.ru/ALMANACH/Axion.htm
