Форум - Сделай сам. Советы. - Домашнему мастеру - Самогонный аппарат - Стр.80
<][ 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 85 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | 97 | 98 | 99 | 100 | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 108 | 109 | 110 | 111 | 112 | 113 | 114 | 115 | 116 | 117 | 118 | 119 | 120 | 121 | 122 | 123 | 124 | 125 | 126 | 127 | 128 | 129 | 130 | 131 | 132 | 133 | 134 | 135 | 136 | 137 | 138 | 139 | 140 | 141 | 142 | 143 | 144 | 145 | 146 | 147 | 148 | 149 | 150 | 151 | 152 | 153 | 154 | 155 | 156 | 157 | 158 | 159 | 160 | 161 | 162 | 163 | 164 | 165 | 166 | 167 | 168 | 169 | 170 | 171 | 172 | 173 | 174 | 175 | 176 | 177 | 178 | 179 | 180 | 181 | 182 | 183 | 184 | 185 | 186 | 187 | 188 | 189 | 190 | 191 | 192 | 193 | 194 | 195 | 196 | 197 | 198 | 199 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ][>
Модератор: LuftKraft
Post:#60299 Date:03.03.2007 (18:56) ...
давайте разработаем ряд конструкций современных портативных самогонных аппаратов... спирт штука интересная и метод тоже .

(Админ если 3 дня нихто не буде отвечать - удали нафиг )
loiki | Post: 157077 - Date: 20.01.09(08:33)
Дедушка, не в обиду, но твой совет дырочки в шланге протыкать, причем так, чтоб вода не оттуда а воздух туда шел, мне как-то влегкую совет презервативы иголкой протыкнуть напоминает и посмотреть что из этого выйдет!

_________________
Защита двигателя! http://www.nanofull.ru
FEME | Post: 157078 - Date: 20.01.09(08:33)
proggi Пост: 157022 От 19.Jan.2009 (19:26)
Я уже сказал как сделать из канцелярских товаров нормальный стрйник.


Ищите дальше. Дед иван вам насоветует такое... оГОГОГООООО и всегда вы будете не правы. На мой рисунок то он не ответил, а значит не хочет позорится.

А сейчас если и ответит, то какуюнить глупость. Да еще и так, что я не прав окажусь.

На черчеже выше, рисунок более верен, но тут нужна большая точность.


Да в обоих случаях будет работать струнник на ваших рисунках. В вашем варианте при переходе струей пограничной зоны сжатие-расширение, разумеется он эффективнее будет создавать разрежение. Но, ДедИван говорил, что нужен не совсем правильный струнник, для меньшего разрежения. Ну, тут конечно ошибка, т.е. изуверский способ достижения низкой производительности. Разве что электричества не жалко.
Конечно лучше напором регулировать скорость струи в струйнике и разрежение в баке, соответственно.


_________________
\\\"Если ты не умеешь владеть собой, тобой завладеют другие\\\" (Кроното—Сумус)
- Правка 20.01.09(08:37) - FEME
dedivan | Post: 157079 - Date: 20.01.09(08:56)
FEME Пост: 157078 От 20.Jan.2009 (05:33)
т.е. изуверский способ достижения низкой производительности.


Не Фими, это автоматика. Насос, который давал 50мм у него уже был.
Спирт испаряется при 200 мм, и если он заканчивается- или отбираем слишком быстро, то давление падает до 50мм и начинают кипеть
и вода и всякие гадости.
А если насос не дает вакуум глубже 200 мм, то ничего страшного не происходит. Просто ждет когда спиртик появится.
Система то живая, в ней так просто не покомандуешь.

Это давление 200мм дает еще одно преимущество- в браге при этом поддерживается
концентрация спирта 1-2 процента, это не дает размножаться молочнокислым
бактериям, не происходит закисление, дрожжи лучше работают,
ну и т.д.

_________________
я плохого не посоветую
- Правка 20.01.09(09:08) - dedivan
FEME | Post: 157082 - Date: 20.01.09(09:12)
Так для того насоса который давал 50мм, нужно было всего на всего напор воды уменьшить и будет 200мм, или иное нужное значение. Я потому и предлагал байпасом напор регулировать.

_________________
\\\"Если ты не умеешь владеть собой, тобой завладеют другие\\\" (Кроното—Сумус)
dedivan | Post: 157085 - Date: 20.01.09(09:36)
Кстати есть и для Прогги задачка на общую пользу.

Постановка задачи такая- дрожжи работают с разной производительностью,
в зависимости от содержания спирта в растворе, а оно в свою очередь зависит
от глубины вакуума.
Нужна автоматическая система поддержания вакуума, для этого нужен простой
измеритель вакуума с выходом на регулятор насоса.
Самый простой датчик вакуума- мембранный- гибкая мембрана- типа резины от камеры авто,
на ней неклеена фольга- одна обкладка конденсатора, другая обкладка неподвижна.
На этой емкости собран RC генератор. Его частота будет зависить от вакуума.
Вот на АВРке можно собрать и генератор и пересчет частоты в мм.рт.ст.
и шим регулятор на насос.
Тогда уже можно будет точно говорить- нужно 190 или 200 мм вакуум.

Как Прогги, возьмешся?


_________________
я плохого не посоветую
Кочегар | Post: 157086 - Date: 20.01.09(09:42)
2 ДЕД ИВАН
Вариантов несколько, кроме выше упомянутого горизонтального положения ротора, для насоса также важно давление на входе! Да да, посмотрите табличку в инструкции. "Зависимость давления на входе от температуры перекачиваемой среды". Иначе начинает кипеть в насосе за лопастями. Именно поэтому крыльчатка изготовляется из специального пластика. Метал там долго не живет, кавитация. Может быть повреждена крыльчатка От вибрации может повредится подшипник.Там керамика смазуемая циркулирующей жидкостю. Завоздушен насос, соответственно плохо циркулирует смазка.
P.S. Чесно говоря я для вакуума собираюсь использовать немного другой насос. Сделаю фото, покажу.

- Правка 20.01.09(09:45) - Кочегар
FEME | Post: 157088 - Date: 20.01.09(09:53)
dedivan Пост: 157085 От 20.Jan.2009 (06:36)
Кстати есть и для Прогги задачка на общую пользу.

Постановка задачи такая- дрожжи работают с разной производительностью,
в зависимости от содержания спирта в растворе, а оно в свою очередь зависит
от глубины вакуума.
Нужна автоматическая система поддержания вакуума, для этого нужен простой
измеритель вакуума с выходом на регулятор насоса.
Самый простой датчик вакуума- мембранный- гибкая мембрана- типа резины от камеры авто,
на ней неклеена фольга- одна обкладка конденсатора, другая обкладка неподвижна.
На этой емкости собран RC генератор. Его частота будет зависить от вакуума.
Вот на АВРке можно собрать и генератор и пересчет частоты в мм.рт.ст.
и шим регулятор на насос.
Тогда уже можно будет точно говорить- нужно 190 или 200 мм вакуум.

Как Прогги, возьмешся?


Можно проще. Как в газовом редукторе для газовых плит, по сути как поплавок в сливном бачке. Т.е. настроить на перекрывание канала от струнника. Только нужно покумекать что переделать в редукторе нужно. Вернее как наоборот сделать, что бы при понижении давления, а не при повышении, канал перекрывался.

_________________
\\\"Если ты не умеешь владеть собой, тобой завладеют другие\\\" (Кроното—Сумус)
Кочегар | Post: 157091 - Date: 20.01.09(10:00)
FEME Пост: 157088 От 20.Jan.2009 (06:53)
dedivan Пост: 157085 От 20.Jan.2009 (06:36)
Кстати есть и для Прогги задачка на общую пользу.

Постановка задачи такая- дрожжи работают с разной производительностью,
в зависимости от содержания спирта в растворе, а оно в свою очередь зависит
от глубины вакуума.
Нужна автоматическая система поддержания вакуума, для этого нужен простой
измеритель вакуума с выходом на регулятор насоса.
Самый простой датчик вакуума- мембранный- гибкая мембрана- типа резины от камеры авто,
на ней неклеена фольга- одна обкладка конденсатора, другая обкладка неподвижна.
На этой емкости собран RC генератор. Его частота будет зависить от вакуума.
Вот на АВРке можно собрать и генератор и пересчет частоты в мм.рт.ст.
и шим регулятор на насос.
Тогда уже можно будет точно говорить- нужно 190 или 200 мм вакуум.

Как Прогги, возьмешся?


Можно проще. Как в газовом редукторе для газовых плит, по сути как поплавок в сливном бачке. Т.е. настроить на перекрывание канала от струнника. Только нужно покумекать что переделать в редукторе нужно. Вернее как наоборот сделать, что бы при понижении давления, а не при повышении, канал перекрывался.




Можно ещо проще взять готовое реле давления от промышленого холодильника. Есть работающие в глубокий минус. Отдельно регулировка давления, отдельно гистерезис. Поспрашивать у киповцев.

FEME | Post: 157095 - Date: 20.01.09(10:17)


Можно ещо проще взять готовое реле давления от промышленого холодильника. Есть работающие в глубокий минус. Отдельно регулировка давления, отдельно гистерезис. Поспрашивать у киповцев.


Это вы мне идею подали, я думаю компрессор от аквариума использовать. Мне мало, только для внутренних целей нужно. А там КИП автоматах вроде как сильфон на микрик давит. А можно и язычком в манометре микрик нажимать. Манометр и покажет и отключит включит. Но для двигателей такой режим не очень гуд. Хотя, если с разбросом в 10мм то наверное тоже пойдет.

ДедИван, на АПЧГ в радиоканале в 3УСЦТ феррит в катушке опорного гетеродина если мембраной перемещать то будем иметь напряжение ошибки для управления ШИМом.

Ну я к тому, что есть готовые блочки от теликов с опорными L-C контурами и компараторами. Что бы меньше мудрить и паять.


_________________
\\\"Если ты не умеешь владеть собой, тобой завладеют другие\\\" (Кроното—Сумус)
- Правка 20.01.09(10:27) - FEME
proggi | Post: 157096 - Date: 20.01.09(10:20)
dedivan Пост: 157085 От 20.Jan.2009 (06:36)
Кстати есть и для Прогги задачка на общую пользу.

Постановка задачи такая- дрожжи работают с разной производительностью,
в зависимости от содержания спирта в растворе, а оно в свою очередь зависит
от глубины вакуума.
Нужна автоматическая система поддержания вакуума, для этого нужен простой
измеритель вакуума с выходом на регулятор насоса.
Самый простой датчик вакуума- мембранный- гибкая мембрана- типа резины от камеры авто,
на ней неклеена фольга- одна обкладка конденсатора, другая обкладка неподвижна.
На этой емкости собран RC генератор. Его частота будет зависить от вакуума.
Вот на АВРке можно собрать и генератор и пересчет частоты в мм.рт.ст.
и шим регулятор на насос.
Тогда уже можно будет точно говорить- нужно 190 или 200 мм вакуум.

Как Прогги, возьмешся?

Ну невижу смысла переводить в мм.рт.столба.
Если есть уже мембрана, на ней как вы сказали, одна обкладка, рядом другая.
Генератор, все это подает на пересчетное устройство, можно например наш ИЕ8 к примеру. несколько их соединяем в цепь.
RC генератор настроен так, что (подстраиваем сопротивлением)при вакууме 200 генератор дает к примеру 10килогерц, при меньшем давлении частота падает, а к счетчику, подключен еще один генератор, но он работает на зброс счетчика (каждую секунду). Получается что если счетчик не доходит до отметки 10килогерц, то давление в баке ниже отметки 200мм.рт.ст.

Но это черзчур сложно, и делать никто такое скорее не будет.

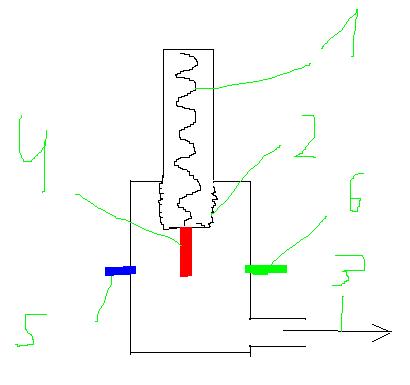

Внизу я показал свою схему
1)пружина
2) резиновое уплотнение (можно любое резиновое изделие), глпавное чтобы эластичное.
3) патрубок - соединяем в емкостью (браги или иной)
4) Светонепропускающий заслон
5) направленный светодиод
6) светотранзистор/резистор/или иной светочувствительный элемент

Работает так:
когда разряжение мало, то поружина находится выше, и свет от светодиода попадает на светочувствительный прибор, от которого потом к уситетелю, к некому тригеру шмидта, а потом на ключь - тиристор, который и запускает насос.
Когда давление мало, пружина опускается вниз, тем самым загораживая поток света, и, следовательно выключает всю схему.

Размер : 12.96 KB
_________________
Пожертвования на разработку 4276 8381 9286 6467
proggi | Post: 157097 - Date: 20.01.09(10:26)

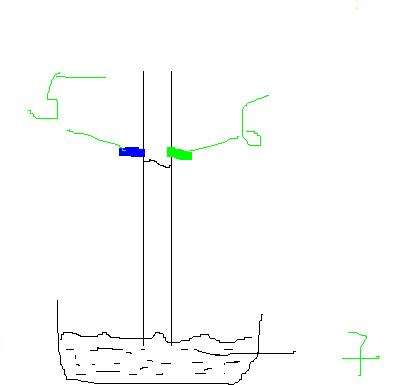

Если нужна большая точность:
вот рисунок, обозначение теже.
тока 7 это либо вода, либо более плотная жидкость.
вверх трубки, подключается к нашей установки, например бродильный бак.
Как тока давление в нем мало, то произойдет засос воды в трубку, тем самым будут перекрытие датчики (теже, светодиод+ светоприемник). Ну и все это также к системе усиления, тригерам (чтобы когда вода была на уровне датчиков, не происходило постоянное включение и выключение насосов.).

Размер : 10.11 KB
_________________
Пожертвования на разработку 4276 8381 9286 6467
dedivan | Post: 157111 - Date: 20.01.09(11:31)
proggi Пост: 157096 От 20.Jan.2009 (07:20)

Ну невижу смысла переводить в мм.рт.столба.

Это надо для фиксации измерений. Хоть попугаи, но нужны.
Процесс ведь долгий, два-три дня, потом меняем, опять меряем.


Генератор, все это подает на пересчетное устройство, можно например наш ИЕ8 к примеру. несколько их соединяем в цепь.


Злой ты какой, хочешь заставить старого десятки корпусов паять вместо одного.

Не, я уже отвык от такого развлечения. Один корпус и в нем и генератор, и счетчики и таймеры и арифметика и шим... и еще чтоб спрашивал-
чего изволите?

А с трубкой ты забыл посчитать высоту водяного столба- она получится 8 метров.
И кто будет лазить туда датчик устанавливать?

_________________
я плохого не посоветую
- Правка 20.01.09(11:34) - dedivan
dedivan | Post: 157125 - Date: 20.01.09(11:43)
FEME Пост: 157095 От 20.Jan.2009 (07:17)

Но для двигателей такой режим не очень гуд.


Даже тирристорный регулятор для движка не есть гуд.
Это уже общее место- ШИМ. А его лучше всего делать на контроллере,
а уж поскольку он есть, так более ничего и городить не надо.
Все на нем.

_________________
я плохого не посоветую
- Правка 20.01.09(11:45) - dedivan
Igor63 | Post: 157173 - Date: 20.01.09(15:29)
Сегодня взял у друга в лаборатории стеклянный струйный насос .
Подключил к водяному насосу , показывает разряжение -0,25.
Подключил к водопроводу , показывает -0,9.
Такие бабки выбросил за насос в пустую !

proggi | Post: 157176 - Date: 20.01.09(15:35)
dedivan Пост: 157111 От 20.Jan.2009 (08:31)
А с трубкой ты забыл посчитать высоту водяного столба- она получится 8 метров.
И кто будет лазить туда датчик устанавливать?

Да я уж как отправил пост, сразу понял что высоковато, првить не стал, по причине того что можно использовать например U образную, с залитием в нее масла, отдин конец к баку нашему, второй конец запаян, но там немного воздуха находится.

Когад будет осасыватся все, то будет воздух в запаянной части расширятся, и изменятся уровни масла в трубках. ну а там датчика, как я уже рисовал. Зна я плотность масла, температуру откружеющей среды, можно рассчитать уровень масла для заданного давления. Ну а там этот сигнал усилить, если давление мало - начинаем выкачивать воздух

Поэтому и 8 метровый столб я и не стал исправлять на более "уменьшенный" U образный с запаянным концом.

_________________
Пожертвования на разработку 4276 8381 9286 6467
