Post:#60299 Date:03.03.2007 (18:56) ...
давайте разработаем ряд конструкций современных портативных самогонных аппаратов... спирт штука интересная и метод тоже .

(Админ если 3 дня нихто не буде отвечать - удали нафиг )
Igor63 | Post: 156720 - Date: 18.01.09(22:05)
proggi Пост: 156718 От 18.Jan.2009 (18:59)
Должен дать хорошее разряжение, покрайней мере он красиво выглядит.

С тобой наверно хорошо отдыхать , тут грустно , а ты развеселил !

dedivan | Post: 156800 - Date: 19.01.09(10:05)
Igor63 Пост: 156708 От 18.Jan.2009 (18:16)

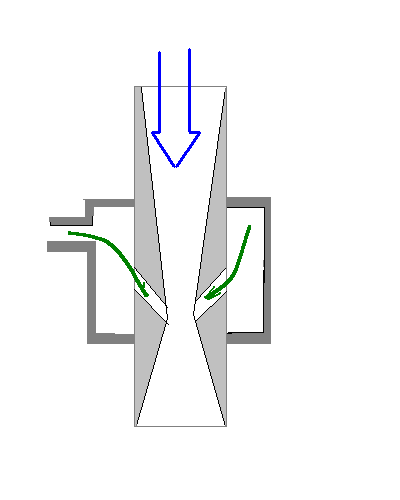

Дедиван , а какой диаметр трубы у тебя насос соединяет со струйником .


Единственое условие-он должен быть больше чем сопло струйника.
Работа струйника основана на скорости потока, там где скорость
больше, там давление падает, и идет подсос снаружи.
У меня просто готовый заводской неразборный снаружи просто труба
дюймовая, а внутри так как на схеме, что можно рассмотреть внутри трубы,
я и сказал - сопло порядка 8 мм.
Вообще способов реализации струйников много, главное помнить-
подсос идет в месте сужения потока - где максимальная скорость.


Размер : 5.11 KB
_________________
я плохого не посоветую
proggi | Post: 156920 - Date: 19.01.09(17:13)
dedivan Пост: 156800 От 19.Jan.2009 (07:05)
Igor63 Пост: 156708 От 18.Jan.2009 (18:16)
Дедиван , а какой диаметр трубы у тебя насос соединяет со струйником .


Единственое условие-он должен быть больше чем сопло струйника.
Работа струйника основана на скорости потока, там где скорость
больше, там давление падает, и идет подсос снаружи.
У меня просто готовый заводской неразборный снаружи просто труба
дюймовая, а внутри так как на схеме, что можно рассмотреть внутри трубы,
я и сказал - сопло порядка 8 мм.
Вообще способов реализации струйников много, главное помнить-
подсос идет в месте сужения потока - где максимальная скорость.


Вы разберите свой, и поймете почуму данный тип работать не будет.

Дальше правка: почему рисунок который вы представили будет работать хуже чем ваш...

_________________
Пожертвования на разработку 4276 8381 9286 6467
- Правка 19.01.09(17:27) - proggi
dedivan | Post: 156926 - Date: 19.01.09(17:34)
proggi Пост: 156920 От 19.Jan.2009 (14:13)
..., и поймете почуму данный тип работать не будет.



Интересная тема, давай продолжай.
Мы все во внимании.

Игор63, погоди не ломай свой струйник, ща опыты ставить будем.

_________________
я плохого не посоветую
- Правка 19.01.09(17:44) - dedivan
pendik | Post: 156938 - Date: 19.01.09(18:02)
http://www.skif.biz/index.php?name=Forums&file=viewtopic&p=154694#154694
http://www.skif.biz/index.php?name=Forums&file=viewtopic&p=156800#156800 вот 2 схемы струйника....вторая нерабочая.


dedivan | Post: 156943 - Date: 19.01.09(18:20)
pendik Пост: 156938 От 19.Jan.2009 (15:02)
....вторая нерабочая.


Счас посмотрим.

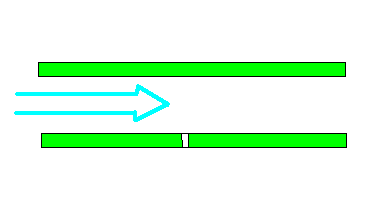

Игорь, найди кусок прозрачного шланга, сделай в нем горячей иголкой
дырку и включи воду.
- заткнуть выходное отверстие.
- открыть выходное
- опустить выходное в воду.

Если сможешь засними что будет происходить с дыркой.


Размер : 1.70 KB
_________________
я плохого не посоветую
Igor63 | Post: 156963 - Date: 19.01.09(19:34)
Я конечно могу и заснять , но пока смысла не улавливаю .
А ради уважения , шланг прозрачный нашел , приделал .Дырочку прожег .
Включил насос , заткнул выход , через дырку стала бить струя на 3 метра .
Открыл выходное - струя на 60 см. Опустил в воду - струя 60 см .
Мой опыт с изготовлением струйника показал , да он сосет ,и меня мало интересует скока он высосет ведер за минуту .Я подключил вакууметр и он при шкале " -1 * 0 * +1,5 атм " показал -0,3. Решил чуть растянуть на выходе сопло
, это уже навыходе приемного патрубка , расянул на 1 мм ( сделал конусность стороной в воду ) и результат - вакуум -0,25.
Это второй вариант струйника из меди .

- Правка 19.01.09(19:37) - Igor63
dedivan | Post: 156969 - Date: 19.01.09(19:54)
Igor63 Пост: 156963 От 19.Jan.2009 (16:34)
Открыл выходное - струя на 60 см.


Это не дырочка -это дырища.
Попробуй иголку потоньше и греть не сильно.

Надо получить вот такой эффект.

А потом с твоим струйником разберемся, что в нем не так.

Размер : 2.16 KB
_________________
я плохого не посоветую
- Правка 19.01.09(20:10) - dedivan
Кочегар | Post: 156970 - Date: 19.01.09(19:55)
Доброго времени суток Уважаемые Господа!
Давно читаю форум, но только теперь решил зарегистрироавться.
Мжно вопросик? А никто недумал чтобы использовать в качестве вакуумного насоса сопло "вентури" от гидравлического привода газовой колонки?
Диаметр сопла у разных моделей примерно от 4 до 6 мм.
К сожелению в данный момент нет возможности проэксперементировать самому

proggi | Post: 156975 - Date: 19.01.09(20:03)
dedivan Пост: 156926 От 19.Jan.2009 (14:34)
proggi Пост: 156920 От 19.Jan.2009 (14:13)
..., и поймете почуму данный тип работать не будет.



Интересная тема, давай продолжай.
Мы все во внимании.

Игор63, погоди не ломай свой струйник, ща опыты ставить будем.

Слева то что вы предлагаете, справа то что предлагяю я.

Размер : 14.95 KB
_________________
Пожертвования на разработку 4276 8381 9286 6467
Igor63 | Post: 156979 - Date: 19.01.09(20:14)
Старую замотал изолентой .
Сделал новую , такая маленькая , что когда затыкаю выход выдавливается по каплям . Если выход в воду - по капле .
Балавство это .
Второй струйник делал на подобее как на фото.Там есть номер патента.

Размер : 91.51 KB
- Правка 19.01.09(20:26) - Igor63
dedivan | Post: 156984 - Date: 19.01.09(20:33)
Igor63 Пост: 156979 От 19.Jan.2009 (17:14)
Балавство это .


Это не баловство. Это гидродинамики.
Её надо ручками потрогать- тогда понятно будет.

Какой длны шланг? На каком расстоянии от конца дырочка?

_________________
я плохого не посоветую
Igor63 | Post: 156990 - Date: 19.01.09(20:54)
Вот фото .

Трубка Размер : 49.96 KB
Струйник Размер : 41.77 KB
Торец Размер : 35.89 KB
- Правка 19.01.09(20:58) - Igor63
Кочегар | Post: 156993 - Date: 19.01.09(21:01)
Прошу прощения ,но этот насос так ставить незя!!
Вал должен быть строго горизонтальный! Гляньте на инструкцию к наосу.
Я бы трубки медные взял большего сечения. При кубовом расходе и сопле 5-7 мм трубки тонковаты.

Igor63 | Post: 156995 - Date: 19.01.09(21:08)
Кочегар Пост: 156993 От 19.Jan.2009 (18:01)
Прошу прощения ,но этот насос так ставить незя!!
Вал должен быть строго горизонтальный! Гляньте на инструкцию к наосу.
Я бы трубки медные взял большего сечения. При кубовом расходе и сопле 5-7 мм трубки тонковаты.

В паспорте нарисованы все варианты - положение любое .
А что сопла 5-7 - межет прав . Но первый вариант сопло было 10 мм и разряжение ниже -0,25 не смог получить .

Посмотрел еще паспорт .На счет вала - да правда ваша .
Завтра перекручу , попробую . Спасибо .

- Правка 19.01.09(21:19) - Igor63
