Первый пост темы: queet Post: #55847 От:05.02.2007 (15:51) Я тоже так понял. Вообще встречно параллельное включение обмоток даёт интересный эффект. Когда-то я мотал две одинаковые катушки на торе. Возбуждал третьей катушкой, намотанной поперёк тора. На встречно включенных катушках напряжение выскакивало до 100в, хотя раздельно на них было всего по 1,4в. Катушки имели по 130 витков. Возбуждение 70. напряжение на ВО 3,4в. Энтот эффект я уже описывал.
Добрый день! По последним страницам данной ветки напрашивается вывод, что для того, чтобы с катушкой Болотова "стало получаться", нужно непременно "коммутацию тонкого и толстого провода делать каждый виток", о чем Андрей писал ранее. Кроме того, до внесения рацпредложения Анреем по намотке и сам Болотов "мотал по старинке, ну и соответственно брак был, и концы торчали, а от них и наводки всякие".
Поэтому, очевидно, явно недостаточно просто взять параллельно два провода и начать их наматывать на катушку. Как мне видится, нужно намотать один двойной виток, к нему каким-то хитрым образом припаять второй двойной виток, потом припаять третий виток – и так далее... Тогда и получатся те самые торчащие во все стороны концы. А если просто намотать и спаять по два провода (начало и конец намотки) – только два конца и получается, чему там больно-то торчать?
Поэтому еще раз огромная просьба к Андрею рассказать подробнее, как коммутировались витки между собой в катушке Болотова (в первоначальном варианте, конечно, до Вашего ноу-хау), использовалась пайка для этого? Если можно – нарисуйте, пожалуйста, пару-тройку витков с коммутацией между ними.
Доброй ночи! Можно ли получить эффект при использовании соотношения сечений "один к двум"? При полном соблюдении прочего вышеуказанного.
Заранее благодарен за ответ!
... толстый провод соединяется последовательно(просто наматывается) а тонкий наматываем, режем на витки, и припаиваем согласно рисунка - получается "перекомутация каждый виток".
...
Извините, но уж больно уточнить хочется: т.е. другими словаими "толстый провод соединяется последовательно" а витки тонкого провода коммутируются в "катушке" параллельно?
Андрей, не сочтите за назойливость, но не моглибы вы более подробно описать как это встречно-параллельно или нарисовать?
Вот представляю себе, что витки толстого и тонкого провода в катушке Болотова идут встечно-параллельно. А так чтоб толстый провод намотать, а потом тонкий провод сам по себе еще встечно-параллельно? Это получается три провода на виток? Запутался.😏

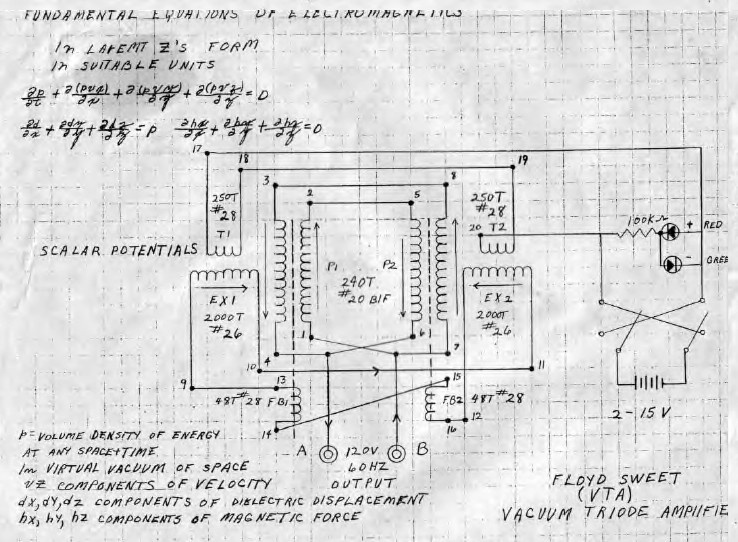

Думаю эта картинка для интересующихся данной темой будет очень интересна
Да другого рисунка вначале и нет от Андрея по поводу коммутации.
Hazarin, раз Вы поняли, то может поясните правильно ли понял я? А то сомненья гложут, а Андрея-то уж и неудобно спрашивать. Но кажется мне что понял я неправильно исходя из Post: 92093 - Date: 12 Dec 2007 09:59 Т.е. вроде я изложил принцип коммутации,а из ответа Андрея я понял, что изложил правильно, но раз он ответил в такой форме значит формулировка "тонкие витки провода коммутируется между собой параллельно, но встречно относительно толстых витков провода" - это моё неправильное понимание относительно встречно-параллельной коммутации?😘
Получается на внешнее изменение dФ/dT такая катуха НЕ реагирует, в силу того, что наведенная ЭДС одинакова но противоположна по знаку (пофигу на толщину провода, в котором она наводится), зато сама поток создает, ибо если подключить ее на источник ЭДС, ток в двух витках будет разный из-за разной толщины провода?
Т.е. простейший СЭ, это ферритовое кольцо с такой обмоткой + обычная вторичка? Или есть тут камешки подводные?
А я понял! Кажется. Попросту говоря: делаем много одиночных витков (нарубаем и спаиваем)встечно-параллельно (как на одновитковом рисунке Андрея), а потом соедяняем (спаиваем) эти уже сделанные встречно-параллельные витки последовательно. Ох и гимор.
Кстати простенький 3х 5 или даже 10 фазный генератор думаю можно собрать на CD4017 + 555 таймер. и подключать обмотки через какой нибудь полевик типа BUZ11 (держит до 50 вольт 30 Ампер, кратковременно до 120 Ампер)
Кстати кто скажет мне человеку только начавшему постигать азы электроники на какой максимальной частоте может работать 555 таймер, чтото в даташите нифига не разберу 😕
