Первый пост темы: bogatyr Post: #794563 От:28.07.2022 (03:43) Итак начинаем.

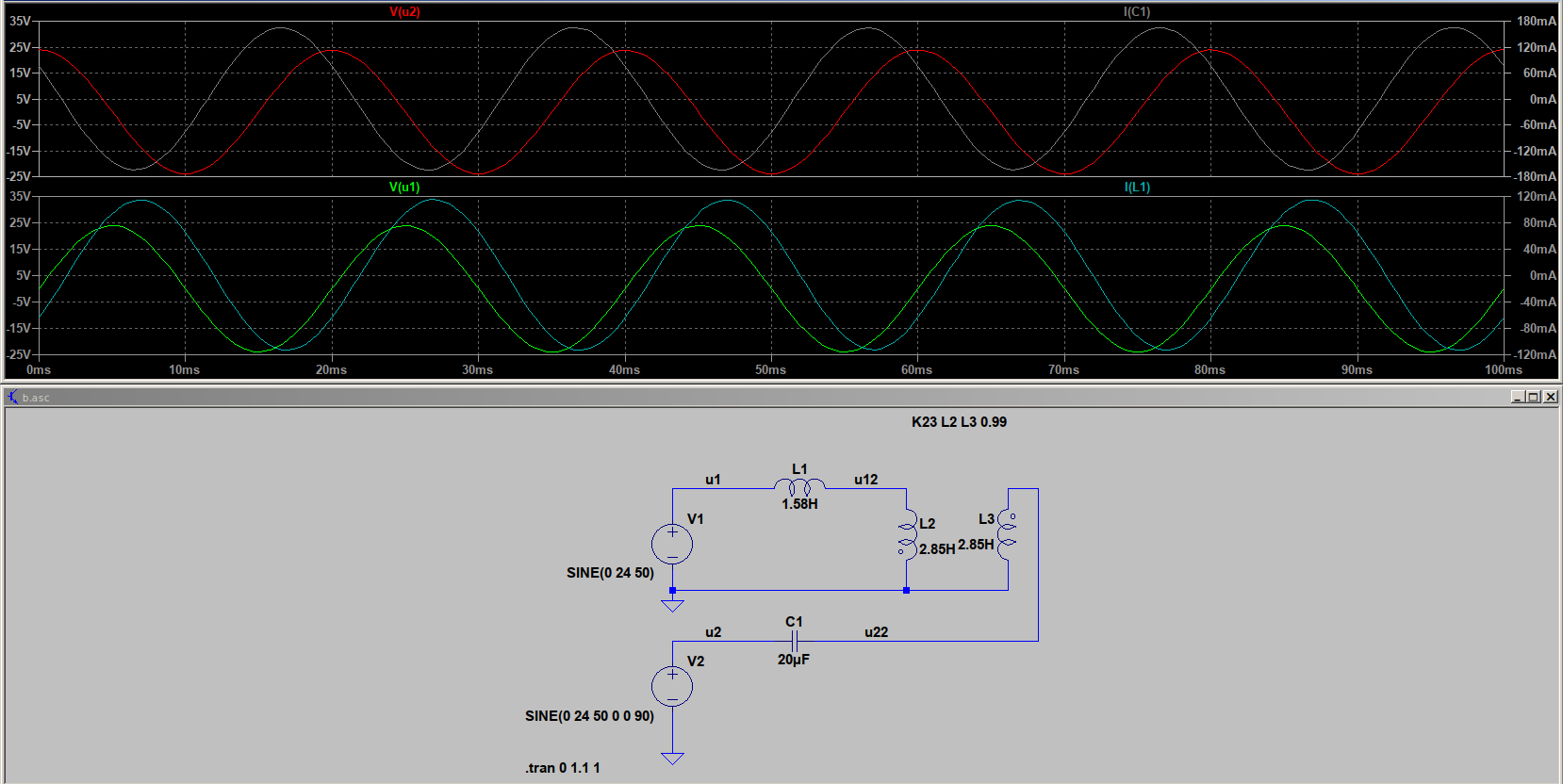

Берём два источника напряжения со сдвигом 90 градусов.
В одном нагрузка индуктивная, а в другом емкостная.

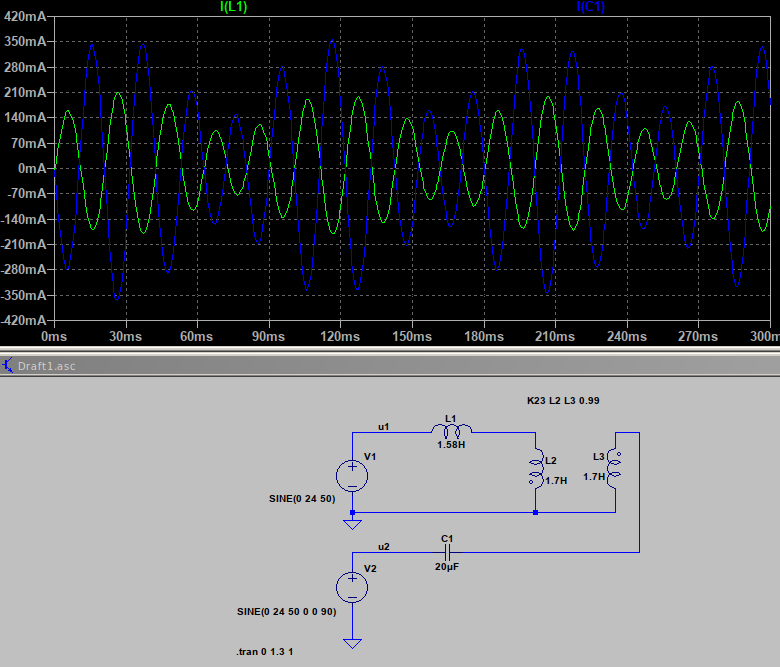

...модель выложи, непонятно откуда там модуляция ???
У меня в опытах с резонансами была ситуация что возникал непонятный резонанс в системе из двух трансов и конденсаторе, появлялся низкочастотный рокочущий звук а подключенная лампа начинала моргать где-то с частотой один герц. Причём этот режим возникал при отключений схемы которая до этого работала в нормальном ревущем феррорезонансном режиме от сети и повторном подключений через доли секунды.
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
to vasik

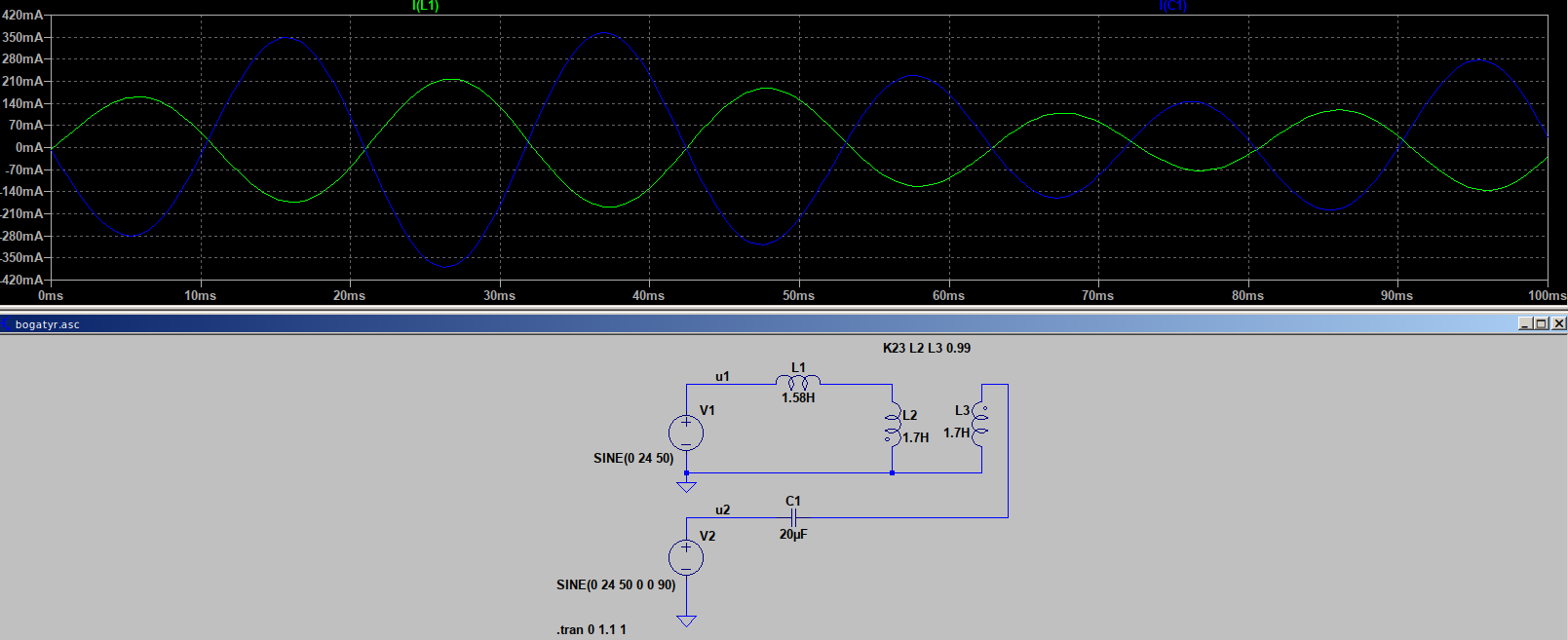

У тебя схема в симуляторе через-чур идеализирована, введи сопротивление L1 (R=3,2 Ом) и сопротивление L2 и L3 по 9,5 Ом и чудеса с "модуляцией" НЧ исчезнут.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
MSN Пост: #799584 От 04.Sep.2022 (17:07)
to vasik
У тебя схема в симуляторе через-чур идеализирована, введи сопротивление L1 (R=3,2 Ом) и сопротивление L2 и L3 по 9,5 Ом и чудеса с "модуляцией" НЧ исчезнут.
MSN Пост: #799584 От 04.Sep.2022 (17:07)
to vasik
У тебя схема в симуляторе через-чур идеализирована, введи сопротивление L1 (R=3,2 Ом) и сопротивление L2 и L3 по 9,5 Ом и чудеса с "модуляцией" НЧ исчезнут.
А индуктивность L2/L3 ?
Реальная моего ТС-80 L=2,85Гн; но на скорость это не повлияет...
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
MSN Пост: #799584 От 04.Sep.2022 (17:07)
to vasik
У тебя схема в симуляторе через-чур идеализирована, введи сопротивление L1 (R=3,2 Ом) и сопротивление L2 и L3 по 9,5 Ом и чудеса с "модуляцией" НЧ исчезнут.
А индуктивность L2/L3 ?
Реальная моего ТС-80 L=2,85Гн; но на скорость это не повлияет...
А обмотки на одном керне или на разных ? (коэффициент связи какой ?)

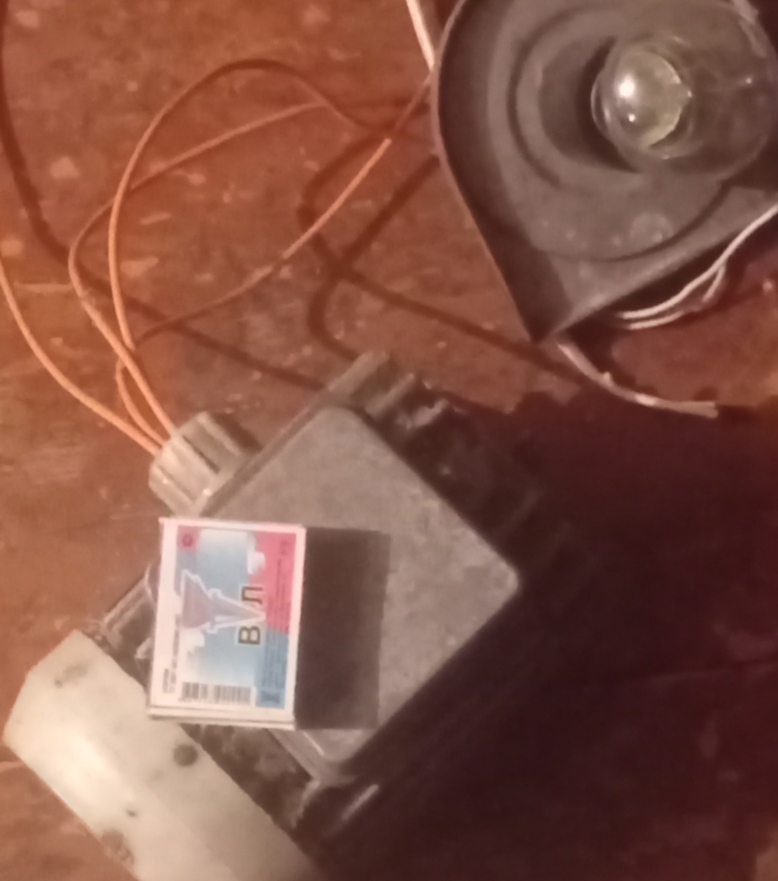

А я попытался тоже провести по своему колхозному опыт, используя в качестве генератора трёхфазник. Но видимо он слишком малюсенький, при подключений его выводов к трансформатору что через дроссель что через конденсатор он просто напросто встаёт. Вот он мой моторчик...
Размер: 149.41 KB
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Лев Давыдович, а можно ещё вопрос?
Два ИН нужны, чтобы понять взаимодействие токов, так? В реальном устройстве достаточно одного, а второй получается уже от первого, я правильно понимаю процесс?
[ответить][с цитатой]
- Правка 06.09.22(19:39) - mult
missioner Пост: #799598 От 04.Sep.2022 (22:00)
...при подключений его выводов к трансформатору что через дроссель что через конденсатор он просто напросто встаёт. Вот он мой моторчик...
Та же обмотка трансформатора не пропускает ток напряжения 110 вольт если его брать от другого трансформатора, без нагрузки на вторичке там тока ноль. А если при подключений к нему напряжения от фазной обмотки моторчика величиной в 90 вольт он встаёт то значит через него ток начинает идти... Без нагрузки на втоичке...
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
mult Пост: #799818 От 06.Sep.2022 (22:39)
Лев Давыдович, а можно ещё вопрос?
Два ИН нужны, чтобы понять взаимодействие токов, так? В реальном устройстве достаточно одного, а второй получается уже от первого, я правильно понимаю процесс?
Богатырь,мои тараканы в голове подсказали такую вещь - у нас индуктивность и ёмкость сдвигают на 90 градусов,но это идеальный случай,когда работают без нагрузки,а нагрузив угол поплывет к градусам 50 - 45,и где тогда будет хурма?
[ответить][с цитатой]
vihr Пост: #801261 От 19.Sep.2022 (19:46)
Богатырь,мои тараканы в голове подсказали такую вещь - у нас индуктивность и ёмкость сдвигают на 90 градусов,но это идеальный случай,когда работают без нагрузки,а нагрузив угол поплывет к градусам 50 - 45,и где тогда будет хурма?
vihr Пост: #801261 От 19.Sep.2022 (19:46)
Богатырь,мои тараканы в голове подсказали такую вещь - у нас индуктивность и ёмкость сдвигают на 90 градусов,но это идеальный случай,когда работают без нагрузки,а нагрузив угол поплывет к градусам 50 - 45,и где тогда будет хурма?
Хурма будет, когда фазы питающие и нагрузки найдут такую точку опоры, при которой как ни крути а две фазы соотносятся так, как одна из них к третьей.
_________________ KomX - это комикс (история в картинках) или ком(приходить) икс(к неизвестному)... (Well)
Кто-нибудь пробовал повторить верхнюю схему из этого поста?: [ссылка] Частота вроде обычная напряжение на концах трансформатора тока не больше вольт 40 а между витками дуги.. Как такое происходит? А если попробовать большие частоты?
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Вчера мучал сумматор, но результаты какие-то непонятные.
Если напряжение на конденсаторной обмотке больше, чем на конденсаторе, то нагрузка -лампа 220 в 95 Вт либо тусклеет немного, либо горит так же. Если наоборот, как Лев Давыдович как то говорил, напряжение на конденсаторе больше, чем на катушке, то лампа светится гораздо ярче, но и амперметр на входе показывает увеличение.
Может быть он в сеть много отдаёт, поэтому и показывает?
Лев Давыдович, а на сетевом входе нужен резистор или лампа, или нет?
[ответить][с цитатой]
mult Пост: #802664 От 27.Sep.2022 (14:58)
Вчера мучал сумматор, но результаты какие-то непонятные.
Если напряжение на конденсаторной обмотке больше, чем на конденсаторе, то нагрузка -лампа 220 в 95 Вт либо тусклеет немного, либо горит так же. Если наоборот, как Лев Давыдович как то говорил, напряжение на конденсаторе больше, чем на катушке, то лампа светится гораздо ярче, но и амперметр на входе показывает увеличение.
Может быть он в сеть много отдаёт, поэтому и показывает?
Лев Давыдович, а на сетевом входе нужен резистор или лампа, или нет?
Нагрузка куда включена?
Да и схему не мешало нарисовать.
[ответить][с цитатой]
- Правка 27.09.22(13:49) - bogatyr
Самая первая мысль, которая пришла мне в голову в ходе прочтения хаших лекций, Лев Давыдович, - это простая схема на двух сердечниках с конденсатором на третьей обмотке. Думаю, так многие подумали. Но в ходе эксов выяснилось, что это не так.
Затем проверял вчера сумматор по этой схеме. Трансы были намотаны на железе от ТСА 270. Хотел заодно проверить схему по патенту Степанова, поэтому мотал по схеме Скотта, чтобы от трёхмерной сети получить два напряжения под 90 градусов. Вторичек было по 2 штуки на каждый транс из расчёта 160 вольт (если не ошибаюсь), что в сумме при 90 градусах давало бы около 220-230 вольт. Итого 2 транса, по 2 вторички с одинаковым количеством витков.
Подключал по этой схеме, используя только вторички на 160 в, все одинаковые. Входное напряжение 180в, ток около 1,25 А, что давало чуть больше 200 Вар.
На обмотку L3 подавал через конденсатор, ёмкость от 12 до 100 мкф. Так как банк конденсаторов тоже сгорел при пожаре, были использованы только 12, 20, 45 и 100 мкф.
В качестве нагрузки была лампа накаливания 95 вт, измерялось U L3 и Uc
Собственно, про что и писал, если напряжение катушки меньше, чем напряжение на конденсаторе, то лампа нагрузки светит ярче, но входной ток возрастает...
Возможно не тот режим...
Лев Давыдович, жду комментарии...
[ответить][с цитатой]
