Первый пост темы: valeralap Post: #626158 От:08.06.2019 (08:37) Различного рода абстрактные не связанные с темой выступления, будут удалятся. Все конструктивное будет приветствоваться. Можно оказывать помощь в виде оформления или правки, если сочтете за необходимость. Если активность будет низкая, то-от этого будет зависеть скорость вашего продвижения.
Всё просто.Трансформатор образует колебательный контур-около 50Гц для превращения энергии с бифилярной катушки в виде импульса,размагничивающего его сердечник в максимуме намагниченности(сложение энергий резонанса и прибавки с бифа)прерывание с закруткой МП-как рассказывал Толик.Одновременно вторичка питает и модулирует сигнал подаваемый с ключей на полевых транзисторах на бифилярную катушку("псевдоквадратурная модуляция)Реально-цепь самозапита.Прибавку даёт бифилярная катушка в особом резонансном режиме о котором говорил Капанадзе,что его нужно искать.
Прим.Квадратурно-амплитудная модуляция (КАМ) (англ. Quadrature Amplitude Modulation (QAM)) — разновидность амплитудной модуляции сигнала, которая является суммой двух несущих колебаний одной частоты, но смещенных по фазе друг относительно друга на 90°, каждое из которых промодулировано по амплитуде. модулирующим сигналом.
_________________ А вы друзья как не садитесь-все в музыканты не годитесь.

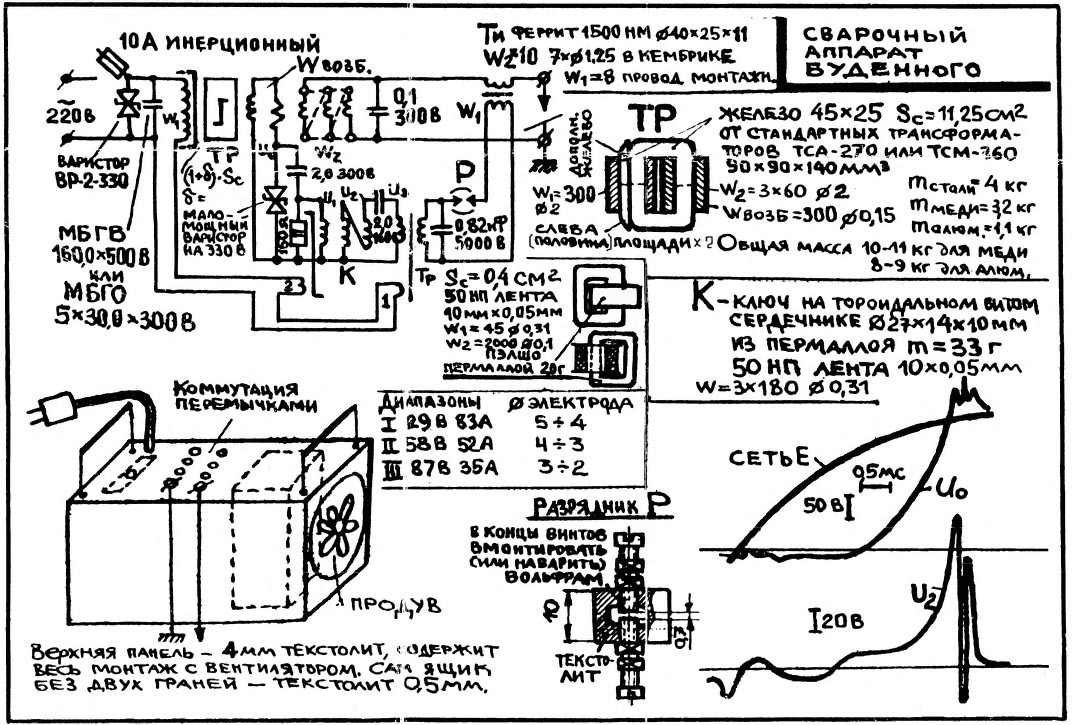

О том, что это напряжение U0 на обмотке Wвозб....
Единственное, что мне по сей день не понятно, почему графике "грязь" на верху, потому как на всех вторичках ровная колоколообразная форма...
Это говорит о том, что та штука, которую все принимают за осциллятор, им не является.
Из графика видно, что она устраивает короткое прерывание сварочного тока в моменты максимумов синусоиды.
Зачем это делается?
_________________ Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
Из графика видно, что она устраивает короткое прерывание сварочного тока в моменты максимумов синусоиды.
Бррр..это чем оно может прервать сварочный ток?
Ключевой элемент покажи хоть на десяток Ампер?
Тем более, что нижний график-это U2...с промежуточного трансика...
П.С. А чтобы впредь не писать такие пошлости, никто не запрещает перебороть упрямство и пробежать глазами несколько патентов автора...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Из графика видно, что она устраивает короткое прерывание сварочного тока в моменты максимумов синусоиды.
Бррр..это чем оно может прервать сварочный ток?
Ключевой элемент покажи хоть на десяток Ампер?
Тем более, что нижний график-это U2...с промежуточного трансика...
П.С. А чтобы впредь не писать такие пошлости, никто не запрещает перебороть упрямство и пробежать глазами несколько патентов автора...
U2 - это напряжение на вторичной обмотке.
U0 - напряжение на первичной обмотке.
Какие трансики?
_________________ Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
Мой полувековой жизненный опыт подсказывает, что в чьем-то упрямстве 😀
Патент № 2155120 Буденного А.П. на изобретение "Способ возбуждения электрической дуги и устройства для его осуществления"
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Мой полувековой жизненный опыт подсказывает, что в чьей-то упрямости 😀
Патент № 2155120 Буденного А.П. на изобретение "Способ возбуждения электрической дуги и устройства для его осуществления"
Без "полувековых опытов", непонятных отсылок и прочих закатываний глаз готова внимательно выслушать, почему дельта-импульс в обмотке этого псевдоосциллятора не сможет остановить на короткое время сварочный ток
_________________ Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
готова внимательно выслушать, почему дельта-импульс в обмотке этого псевдоосциллятора не сможет остановить на короткое время сварочный ток
Потому что мощность импульса максимум 20 Вт, а мощность сварочного трансформатора 2,5 КВт минимум....
Потому что ток импульса 5-10 мА максимум, а сварочный ток 30А минимум...
П.с. тебе очень повезло в этой жизни...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
олег-джан Пост: 795087 От 01.Aug.2022 (10:16)
Господи, дай мне ещё на несколько лет терпения! 😀
готова внимательно выслушать, почему дельта-импульс в обмотке этого псевдоосциллятора не сможет остановить на короткое время сварочный ток
Потому что мощность импульса максимум 20 Вт, а мощность сварочного трансформатора 2,5 КВт минимум....
Потому что ток импульса 5-10 мА максимум, а сварочный ток 30А минимум...
Ясно...физику не знаем, значит.
Никого не волнует, какая там средняя мощность.
Радиолокатор потребляет 100 ватт, а мощность имеет в 10 киловатт.
Как такое может быть?
Оказывается, всё возможно, если вовремя открывать учебники 😕
Импульс любой амплитуды, имеющий бесконечно малую длительность, обладает бесконечно большой энергией.
При этом мощность на его производство может быть как угодно малой.
_________________ Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
Для тех, кто только что пришёл и не в курсе, о чём разговор: мы тут про некоего valeralap, который утверждает, что собрал 1:1 трансформатор Буденого и у него получился космический корабль
Важное замечание: Сам Будёный и не подозревал ни о чём таком и делал исключительно сварочные аппараты.
И зачем мне заглядывать в оригинал патента?
Чтобы что?
_________________ Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
У вас так все быстро и ясно растолковывается,что удивительно на первый взгляд.
У одного колебательный контур на входе с конденсатором в 160 мкФ настроен в резонанс 50 Гц.
Для меня это значит. что индуктивность первой обмотки трансформатора должна быть
63 мГн с реактивным сопротивлением в `20 Ом, при этом ток растет до 11,5 А.
Что касаемо конденсатора,его начальный зарядный ток то же 11,5 А.
Конденсатор заряжается на полу волне до напряжения 220 В, а разряжается на спаде полу волны и разряжается туда, где ему легче.
Вот теперь стоит включить мысленный аппарат, что при этом происходит в трансформаторе?
Если слушать по звуку, то рычит как бизон, у Валерия полная тишина, не могу понять почему.
Любой сварочник издает звук, а здесь тишина, словно трансформатор только для вида.
Валерий поясни, будь так добр.
Да, должен рычать..не как бизон в сезон гона, но ощутимо...
Ток холостого хода 0,5-0,6 от нагруженного....
При КЗ выхода ток потребления не превысит рабочий....
На выходе не синус, а колокольчик....поэтому замер клещами будет не совсем точный...
Рабочий ток потребления ~11-12А
Без компенсатора реактивки (конденсатора) 22-24А
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
BEZIMENI Пост: 795281 От 02.Aug.2022 (08:25)
У вас так все быстро и ясно растолковывается,что удивительно на первый взгляд.
У одного колебательный контур на входе с конденсатором в 160 мкФ настроен в резонанс 50 Гц.
Для меня это значит. что индуктивность первой обмотки трансформатора должна быть
63 мГн с реактивным сопротивлением в `20 Ом, при этом ток растет до 11,5 А.
Что касаемо конденсатора,его начальный зарядный ток то же 11,5 А.
Конденсатор заряжается на полу волне до напряжения 220 В, а разряжается на спаде полу волны и разряжается туда, где ему легче.
Вот теперь стоит включить мысленный аппарат, что при этом происходит в трансформаторе?
Если слушать по звуку, то рычит как бизон, у Валерия полная тишина, не могу понять почему.
Любой сварочник издает звук, а здесь тишина, словно трансформатор только для вида.
Валерий поясни, будь так добр.
Ага, не рычит 😬
По моему всё дело в конденсаторе, трансформатор нагружен только на него.
А разряд его идёт только на нагрузку, из за этого так тихо.
Трансформатор ни как не связан с нагрузкой, энергия передаётся только через посредника
Вот и получается, что трансформатор работает практически на холостом ходу, дак откуда звуку нагруженного трансформатора взяться?
А звук нагруженного конденсатора слышал и не раз, он слишком громкий 😎
Тут правильнее медленно зарядить и быстро разрядить, Тесла об этом говорил,
