хаюшки , прошу старожил вспомнить тут ктото выкладывал схему генератора наносек импльсов мощностью до 96 квт в импульсе. по схеме там парочка транзюков была. подскажите как тема называлась или выложите схему повторно если не трудно ) помоему БЮВ выкладывал. можно другую. там на диоде что то делали высоковольтное ГНСИ. вроде резко закрывали диод.
Вряд ли БЮВ, он в схемотехнике наноимпульсов не сечет, хотя мысли смутные бродили в черепе по зависимости энергии от крутизны фронта импульса. Так што ежели что и выкладывал, то не помню или забыл. А на хрена тебе наноимпульсы, что-то нехорошее задумал? 😊
там на простых диодах схема была на скифе в смысле , с реверсом их. толи это тиристоры были толи кто. помню что от резкого закрытия диода броски были вроде так. тиристоры от переполюсовки электродов закрываются.
больше интересует на транзисторах схема. в сети вообще никакой не найду.
Ихтиантр , это не наносековый генератор не похоже по крайней мере ...
камера не смогла бы работать цифровая.
Может у дивана было в наноискорках , он же мечтал ниву на наносвечи
посадить🤢
Где то здесь была целая тема по наносекундному генератору.
Там несколько вариантов его реализации.

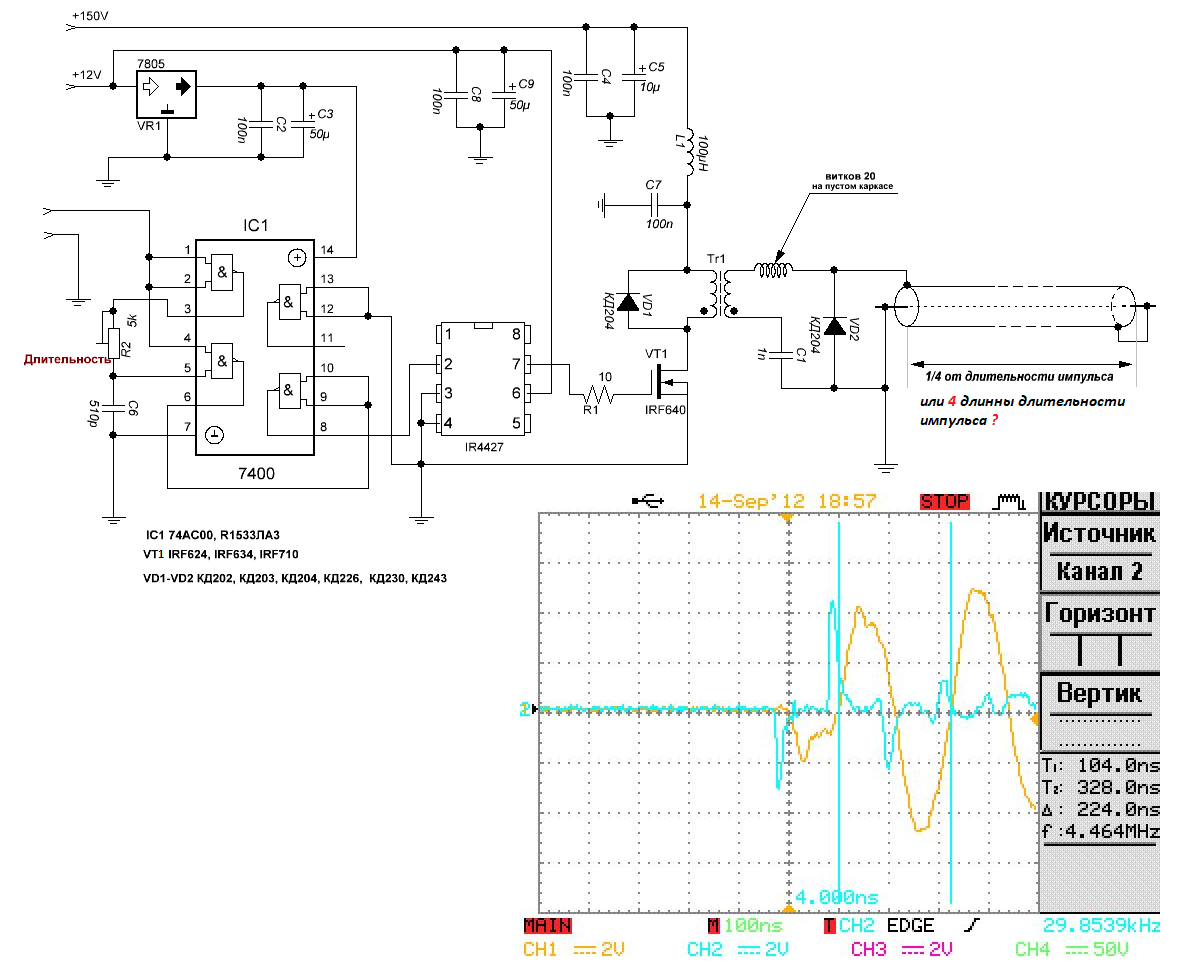

То, что на схемке, это по мотивам оттуда.
VD2 - можно подбирать из старых выпрямительных.
вспомнил блин! это можно сделать на базе генератора фитча говела.
ленточный типа транс. плюс коаксиальный транс ёпт . схему коаксиальной линии не найду уже ... в ней можно было обострять импульсы (типа сжатие во времени)
на схеме у ALexol что то подобное.
подскажите , а в технике эти sdr диоды частое явление ?
в радиодеталях можно найти ? и какие покупали из SDR ?
тупо позвонить в нашем колхозе в маг и спросить SDR диоды - думаю проклянут..
или скажут - приходите с образцом)🙄
SRD - Step Recovery Diode
Среди старых советских, обладающих нужным свойством, упоминаются КД203, КД204. Из ныне выпускающихся - лавинные ДЛ112-XX. Ещё упоминают КД226 (не знаю, выпускаются или нет).
stasis2 Пост: 720489 От 22.Mar.2021 (22:02)
хаюшки , прошу старожил вспомнить тут ктото выкладывал схему генератора наносек импльсов мощностью до 96 квт в импульсе. по схеме там парочка транзюков была. подскажите как тема называлась или выложите схему повторно если не трудно ) помоему БЮВ выкладывал. можно другую. там на диоде что то делали высоковольтное ГНСИ. вроде резко закрывали диод.

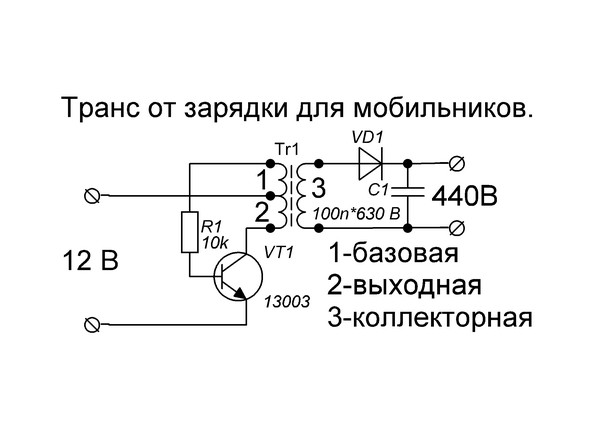

Если подойдёт, дарю. Эксил когда то под руководством ДедаВани. 2SC945 лавинно пробивается при 150 В, там их два. Итого 300 В. 100 мм 50 Ом коаксиала разряжаются в течении 1 нС. Питание от повышающего преобразователя или напрямую от сети (не для слабаков).
Matroskin ,спасибо большое за инфу, буду пробовать строить - др схем нет всё равно пока что. думаю всю логику перед ключом можно на 555 заменить для опытов. диоды советские вроде валялись где то 226 так вообще пачками. хотелось бы наверняка конечно лавинные лучше поставить .
