Первый пост темы: dedivan Post: #682422 От:08.07.2020 (22:26) Тему нужно бы назвать почему у МСН ничего не получается, но мы и еще чего нибудь тут про детальки расскажем.
Ну, и?
Или мы, как джентьльмены, будем ждать леди?
В обратноходе-пох связь между обмотками...там работает только потоковая связь и отсутствует электромагнитная...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
А начался сыр бор с фразы, что производство 5мА - дороже чем 50мА.
Поэтому тему эту жевать дальше желания не имею, так как это разговор ни о чем, и лишняя потеря времени.
Физику за пятый класс забыла это дама, про напряженность поля .
Чем меньше шарик, тем больше напряженность поля на его поверхности при одном и том же заряде.
А диодики на 5 ма меньше по диаметру перехода чем на 50 ма, и их уже нельзя соединять легкими металлами, они уже отдают электрончики в этом поле, поэтому их приходится паять золотом. А это много дороже.
Кому то просто физика, а у кого то сразу отговорка- мол голова болит.
Вот я и пытался спросить, от чего ток в кристалле зависит, он так и не ответил...
А ты самое главное опять не написал, что дешевые 5мА это не кондиция кристаллов на 50 и выше мА, где в техпроцессе произошел какой-то косяк.
Сделали выборочную отбракову с партии и запустили на рынок под другой маркировкой...
Хоть за копейки, но не в мусорку...
П.с. кстати, найти цену на диоды класса милитари и все сразу будет наглядно.
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
олег-джан Пост: 682600 От 10.Jul.2020 (15:37)
дешевые 5мА это не кондиция кристаллов на 50 и выше мА, где в техпроцессе произошел какой-то косяк.
Да, бывает, п-н переход по площади большой, а диффузию примесей провели не до конца. и падение напряжения большое получается. Ну вот чтобы не выбрасывать занижают ток. Для высоковольтных выпрямителей лишние несколько вольт роли не играют.
Но механик только трясся
И чинарики стрелял.
Он то плакал, то смеялся,
То щетинился как ёж —
Он над нами издевался…
Ну сумасшедший — что возьмёшь! (цы)

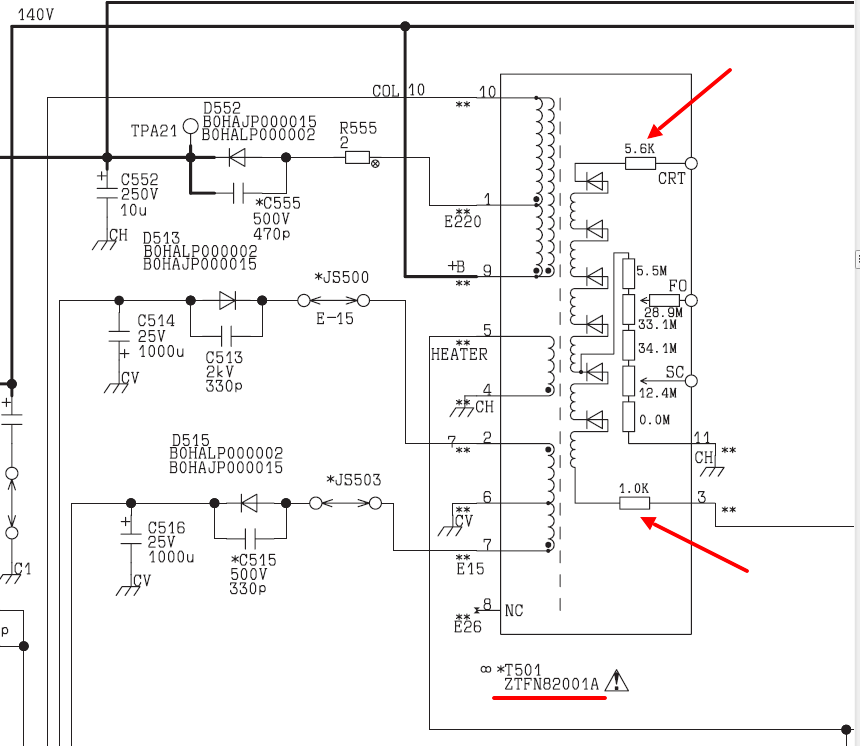

Пидизреваю, что не один-два...просто в остальных не рисуют, они же не обязаны для всех рукожопов тонкости расписывать, которые не ремонтопригодны тем паче...
Я бы, будь конструктором, втыкал ограничитель во все обязательно...
Кстати, как тогда еще обьяснить живучесть тдкс при всевозможных издевательствах?
Они же ведь не отправляются в мир иной пии при многократных кз....
И одним сопротивлением обмотки тут врятли обойдешься...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
олег-джан Пост: 682771 От 12.Jul.2020 (14:01)
просто в остальных не рисуют,
Так это просто проверяется- на вторичку подаем напряжение вольт 100 и смотрим ток.
Как только диоды откроются- ток будет прибавлятся вместе с напряжением. Дельта У на дельта И поделить вот и сопротивление выходное будет.
sbal Пост: 682778 От 12.Jul.2020 (14:08)
не видать возможности выжить 5мА-ным диодикам.
Так там и в работчем режиме токи текут порядка 50 ма.
Там же импульсы с большой скважностью.
так что если ток лучей 2 ма- то импульсы через выпрямитель вокурат по 50 ма.
Да.
Но что то мадам у нас молчит про связь обмоток во флае.
А мне нужно бы для продолжения разговора показать ее, и не только ее, заблуждение.
Там непростой момент.
dedivan Пост: 682543 От 09.Jul.2020 (18:47)
А давай посмотрим -а нужна ли связь между обмотками в обратноходе?
И как ее выразить? Ведь обмотки работают в разные периоды времени.
В каждый момент времени работает только одна из них.
Как думаешь- нужна хорошая связь между обмотками или что то другое нужно?
Я применяю обратноходы более 10 лет в своих ЗУ. Серийно применяю.
Там "индуктивность рассеяния" есть, мешает изрядно...
и в сердечниках трансов пропилы надо делать (увеличенный зазор в магнитопроводе).
sbal Пост: 682778 От 12.Jul.2020 (14:08)
не видать возможности выжить 5мА-ным диодикам.
Так там и в работчем режиме токи текут порядка 50 ма.
Там же импульсы с большой скважностью.
так что если ток лучей 2 ма- то импульсы через выпрямитель вокурат по 50 ма.
Это ты с какого потолка такой ток увидел? Заряд выходой емкости при включении дает токи через диод несколько ампер. Если закон Ома не забыл, сам можешь посчитать. К тому же номинал тока для диода указывается средний ток, а у тебя опять все как у шулера - сначала говоришь про 50 мА средний ток с запасом по номиналу, а потом вдруг он импульсным становится.
AlexSoroka Пост: 682854 От 13.Jul.2020 (13:17)
целая серия про обратноходы и прямоходы от Александра Русу.
Рекомендую:
Давай посмотрим где он прав про обратноходы, и об этом же я говорил уже.
«базовой» схемой для «дроссельных» преобразователей является обратноходовая. Но в ней через магнитопровод дросселя передается вся мощность нагрузки, а это означает, что в устройстве все равно остается дроссель, габариты которого будут как минимум в 8 раз больше трансформатора.
дроссель должен работать в конкретном режиме, анализ и описание которого выходят за рамки данной статьи.
Вот и весь разговор, то есть не сказал практически ничего.
Sergej_ Пост: 682859 От 13.Jul.2020 (15:20)
Если закон Ома не забыл, сам можешь посчитать.
Не буду считать, потому как к диодам закон Ома не прилагается, этому еще в первом классе учат.
Но можно посчитать по закону Джоуля- тепловое выделение на диодах.
Считаем - на одном диоде падает 0,7 вольта при 50 ма получается 35 мвт. На сборке в 30-50 диодов выделится и потеряется всего от1 до 1,5 вт. Это ни о чем для киловаттного блока.
Там "индуктивность рассеяния" есть, мешает изрядно...

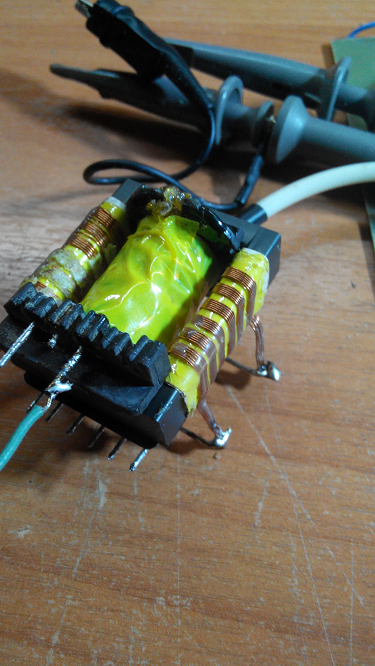

А у меня почему то нет. Я высоковольтный трансик делаю вообще с разнесенными обмотками. На центральном керне высокая вторичка , а первичка на боковых кернах.
Как думаешь- почему?
dedivan |
Post:682549 - Date: 09.07.20(19:32)
