Первый пост темы: loiki Post: #483669 От:07.12.2015 (16:05)
Ищу звезду на 52 зуба под советскую цепь от "Риги" или "Карпат".
Сама цепь называется ПР-12,7-1820-1
Шаг ее - 12.7 мм, диаметр ролика - 8.51 мм. Расстояние между пластинами - 5.4 мм. (Соответственно толщина зубчиков звездочки должна быть 5 мм)
Остались еще в нашей стране токаря-фрезеровщики, способные выточить её?
Из нормального металла?
Либо ищу звездочки под китайскую 420-ю мопедную цепь на 13 зубов ведущая и 48 - ведомая.
Или 12 зубов ведущая и 46 - ведомая.
Пойдет и на 52 зуба (возможно от детского квадроцикла).
От так их делают в гаражных условиях:
[ссылка]

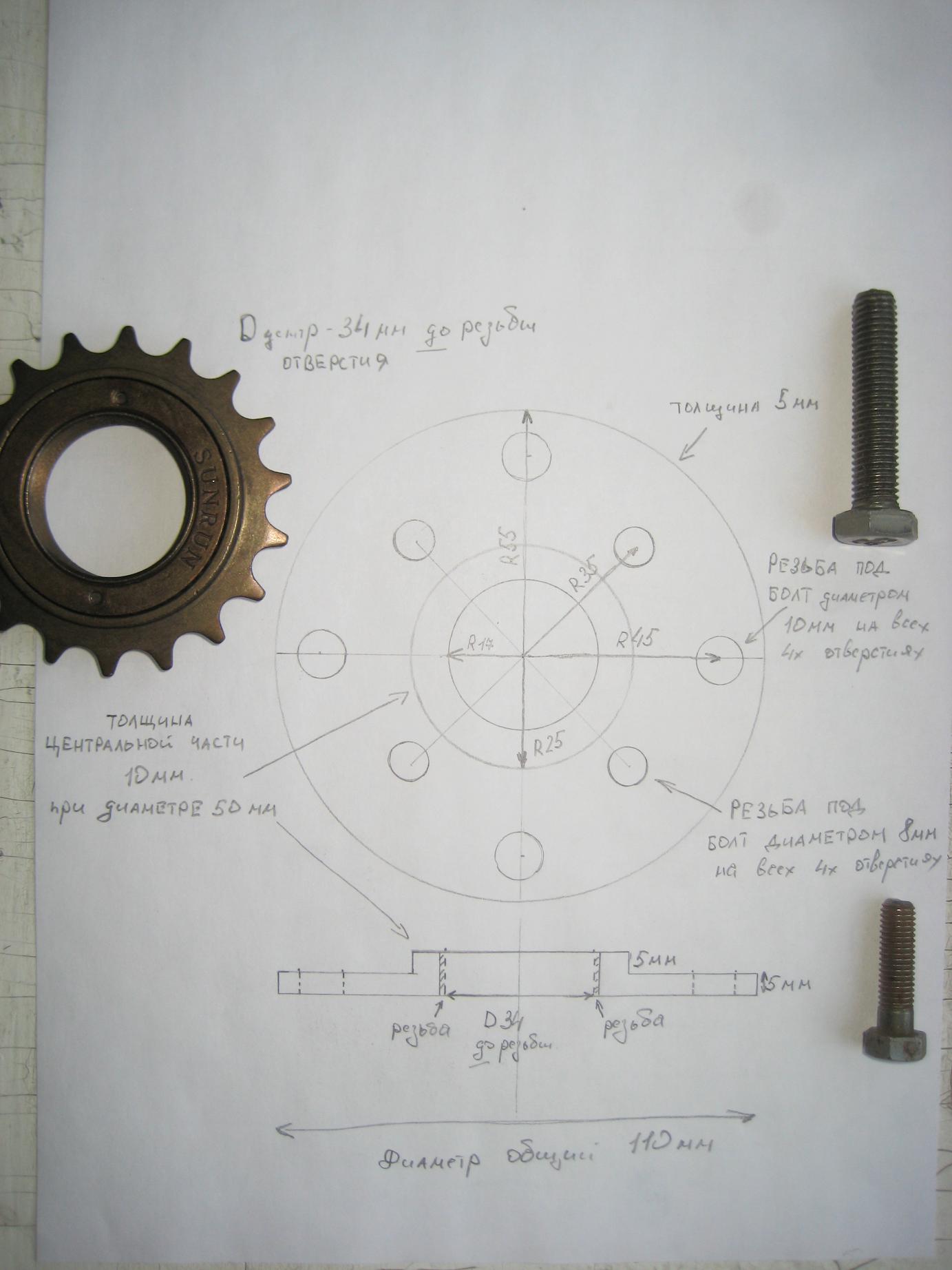

А вот так выглядит чертеж в формате А4:
Он, же в приложенном вордовском файле.
Собссно в программке Sprocket, по приведенной ниже ссылке, нужно выставить вот эти параметры:
![]()
Сама программка тут:
[ссылка]
В идеале, звезда должна быть толщиной 3 мм, а кромка с зубьями - 5 мм.
