Ихтиандр, ты объясни по нормальному.
1. Тебе нужен именно диапазон 200-600 (в три раза), или одна конкретная частота будет?
2. Задающий генератор тоже твой, или придется встраиваться в уже существующую конструкцию? Тогда какой частоты задающий генератор самой конструкции? Нет ли в ней делителей? Можешь ли ты поднять частоту задающего генератора в 16-64 раза?
3. Тебе синхронизация фазы важна или нет?
4. Важна ли в идеальной точности сама частота? Или она может отличаться на несколько процентов?
5. Важна ли равномерная амплитуда выходного сигнала во всем диапазоне?
Jeka343 1) Диапазон именно такой
2) Никаких работ с частотами есть меандр с ним и надо работать. Колхозить DDS тут нет смысла.
3) Сдвиг фазы будет присутствовать, он не критичен.
4) Частота должна совпадать.
5) Амплитуду желательно иметь стабильную.
Мне хочется это сделать просто и дешево
_________________ Человек создан для счастья, как птица для работы
Ihtiandr Пост: 610650 От 27.Jan.2019 (05:47)
Мне хочется это сделать просто и дешево
Наша фирма выполнит ваш заказ -Быстро,
-Недорого,
-Качественно.
Вы можете выбрать не более двух опций.
А если серьезно, сходу, готовое решение не приходит с утра на ум. Но есть идея:
Например выделить короткие импульсы диф цепочкой, затем их проинтегрировать - получится постоянка, пропорциональная частоте, и вот эту постоянку приспособить для управления ГУН-ом с синхронизацией на управляющие входные импульсы. Либо каким-то другим способом (например цифрой) формировать полуволну требуемой длительности, и зпускать ее каждые пол периода. Но это несколько сложнее. Может к вечеру посетит какое-то другое решение.
Если примешь более простое решение, поделись, мне интересно.
п.с.: вот похожая тема про простые способы: [ссылка]
Jeka343
Наша фирма выполнит ваш заказ -Быстро,
-Недорого,
-Качественно.
Вы можете выбрать не более двух опций.
Про качественно я как раз ничего не говорил.
Требования к синусу приходится самому формулировать.
Например выделить короткие импульсы диф цепочкой, затем их проинтегрировать - получится постоянка, пропорциональная частоте, и вот эту постоянку приспособить для управления ГУН-ом с синхронизацией на управляющие входные импульсы. Может к вечеру посетит какое-то другое решение.
Чтож так кроссректально? Это как конный бюст Ленина!
Пока решил входной логический сигнал усилить по току через 8 параллельных инверторов. Потом три или четыре последовательно включенных пассивных интегратора (Тупо RC ). Уровень станет милливольты, а форма сигнала вполне приемлемая.
Дальше апериодический усил.
Сейчас ищу интегральный широкополосный усилок на эту частоту.
Кто подскажет микросхемку?
_________________ Человек создан для счастья, как птица для работы
Ihtiandr Пост: 610653 От 27.Jan.2019 (10:09)
Сейчас ищу интегральный широкополосный усилок на эту частоту.
Кто подскажет микросхемку?
AD812, например.
ЗЫ Но он не из дешевых. Попробуй поискать из этого списка. Там я фильтр на 4 МГц выбрал, хотя это скорее всего маловато для твоих частот, хотя ведь и к качеству сигнала у тебя нет особых требований. [ссылка]
_________________ «Сколь горестно не знать свой ум!»
ФЕМЕ Если внимательно приглядишься к этой схеме, становится видно, что ее автор тупо взял из учебника схему активного ФВЧ в самом теоретическом и неудачном варианте и повторил ее три раза подряд. Нормальные люди частоноизбиртаельные цепи в ОС засовывают
При этом он только глянул, что AD812 операционник и по частоте тянет. Но не заметил, что это AD непростой, а весьма атипичный. Для него резюки по номиналу надо значительно меньше и другие нюансы.
Работать как фильтр оно будет, но плохо, дорого и нерационально.
В той схеме дальше усил на рассыпухе стоит. Тоже весьма корявый.
Вот именно интегральный усилитель я сейчас буду подыскивать.
_________________ Человек создан для счастья, как птица для работы
Ihtiandr Пост: 610732 От 28.Jan.2019 (13:52) Pavel1 На 5 стр. 4 график и так со всеми ширпотребными операционниками.
На японской спецтехнике они используются. Именно в DC/AC
преобразователях для развязки процессора с периферией(силовыми модулями).
Синус формируется процессором в зависимости от нажатия педали акселератора.
Читаем на 1 стр: "High slew rate: 7 V/^s TYP. (V = +5 V, V" =
Wide gain band width product 3.5 MHz TYP.
(V--+5 V, V" = GND)
Wkle supply voltage range: +3 V to +32 V".
В той схеме дальше усил на рассыпухе стоит. Тоже весьма корявый.
Ну в твоём то случае пожалуй и чисто эмиттерного повторителя будет достаточно.
Да, но он вносит искажения, есть болтанка между базовыми переходами.
0.6 вольта или 1.2V по схеме Дарлингтона.
Много сжег КТ805 транзисторов.
Но это было давно, счас перешел полностью на цифровое,
там все понятно, цифровой сигнал можно всегда преобразовать в аналоговый,
всего то интегральная цепочка RC или токовая LC(дроссель).
Последний киловатты пропускает с большим КПД.
Вроде ток выставил холостого хода, так нет с прогревом все поплыло.
Долго приходится подбирать диоды смещения базовых токов и которые капризны по температуре хотя сидят на одном радиаторе.
Отказался от этой дремучести, за цифрой будущее.
Все никак не привыкну в эти "необгорающим", потому что постоянно конкретно обгорают.
Сейчас работаю без станции, просто паяльником со сменными жалами.
Типоразмер B1-1 с ним шло, докупил и обточил по диаметру C1-3 чтоб влазил.
Он изначально 40Вт, жарит адски.
Я его включаю через диод в сеть, и 20Вт заглаза хватает.
Постоянно жало покрывается черным нагаром и припой не липнет.
Приходится долго оттирать об мокрую губку.
Раньше, в другом месте, мне выдавали для станции Кситроник хитрые латунные очень медленно обгорающие. Я их подтачивал раз в неделю, а паял немало.
Меня тогда удивила озвученная цена в 800р, когда $ был дешевле 30р.
Было легко и приятно. Припой лип без проблем постоянно. Забывая выключить станцию на ночь с температурой, приходил и заставал жало в полнейшем порядке.
После этого сталкивался со станциями Квик Лукей и плевался как от своего теперешнего паяльника.
Сейчас думаю подобрать какую-нибудь хитрую кислотную смесь, чтоб резко чистила жало.
Или, возможно, поискать нормальные жала задорого.
_________________ Человек создан для счастья, как птица для работы
Хрен его знает. Я вот забыл выключить почти на месяц советский паяльник с обычным медным жалом. Жало было всё черное, но луженое на конце. Вот посмотрел специально, нагар обгорел, я это видел и раньше, но присмотрелся, припой оказывается сохранился. То есть, выходит очистка произошла чисто от долгого нагрева. 😊
_________________ «Сколь горестно не знать свой ум!»

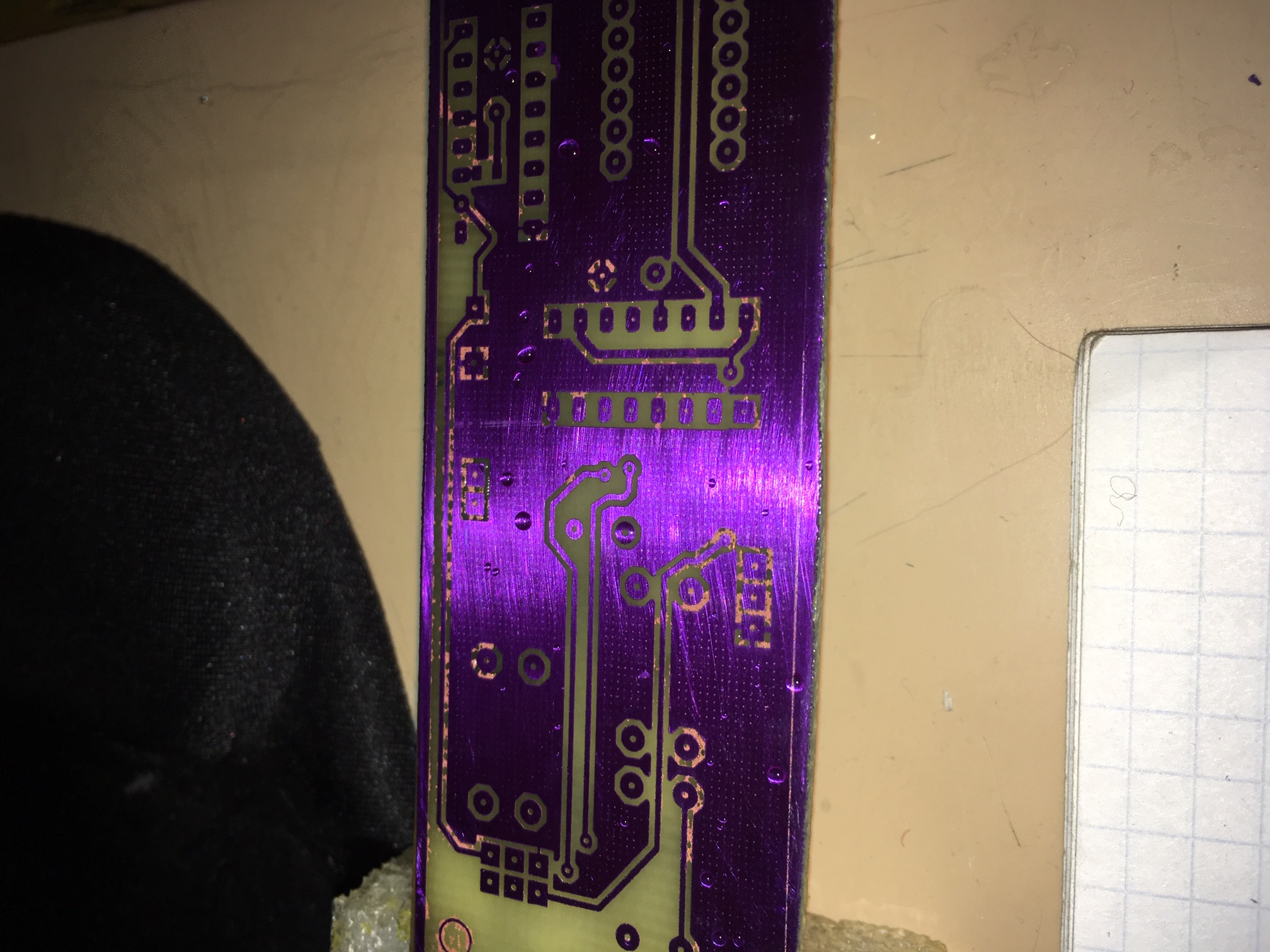

Кто-нибудь сталкивался с такой проблемой - недотравом печатной платы, которую трудно устранить.
98-99% меди вытравливается за 20-30 минут. Потом каждые 15-20 минут вытаскиваю плату, пытаюсь иголкой поскребсти эти участки видно что медь начинает
блестеть, ложу в травильный раствор(хлор.железо) и так 2-3 часа.
Причем эта трабла только на 2-х стороннем текстолите. На одностороннем такой проблемы нет.
Это что, бракованный текстолит?
Fil Я такое имел при травке персульфатом аммония.
Вообще никому не советую эту бяку.
Это возникает при повышенной концентрации раствора. Медь обратно осаждается пятнами.
Помогает разбавить горячей водой.
_________________ Человек создан для счастья, как птица для работы
Фил, да я сталкивался, причину не знаю. Но ПРЕДПОЛАГАЮ:
-что (1!) плата тупа ЛЕЖАЛА в растворе. (это когда ванночку не качаешь),
-во всех случаях было крепкое, но не свежее хлорное железо. (порой я по 2-3 года раствор не обновляю)
-плохо очищены жиры с платы.
Но обычно, я ванночку с платой(ми) качаю. А когда травление подходит к концу, уже кисточкой помогаю.
Жека, все так как ты описал, и "лежало" и "старое хлор.железо"
Всем спасибо, по совету Валеры прикупил бульбулятор буду пробовать.
Но почему односторонняя плата получается?
Ihtiandr Пост: 612514 От 16.Feb.2019 (08:20)
Я такое имел при травке персульфатом аммония.
Вообще никому не советую эту бяку.
Это компонент промышленного раствора, и позволяет иметь вечный восстанавливаемый раствор с возвратом меди. Но в него еще много чего нужно добавлять, чтобы он травил как надо.
