Для искр это не самый хороший вариант.
Тесла должна накапливать энергию, тогда она раскачивается до очень высоких напряжений, при этом должна как можно меньше терять ее.
У цилиндрической катушки большие потери на излучение, у конической еще больше.
А у какой катушки самые маленькие потери на излучение?
alexol Пост: 505984 От 19.Aug.2016 (12:57)
Наверное так:
Именно, именно. Все поле у нее внутри. Нет излучения наружу.
Но для теслы нужно учитывать высокое напряжение на одном из концов-
там надо мощную изоляцию ставить- типа от гирлянды высоковольтной линии.
Деда Ваня !
Понадобился мне эквивалент нагрузки .
Искровик потребляет 700 мкДж с частотой 20 кГц .
Генератор - мизер , игнорируем .
Прикинул - 14 Вт .
Но это в общем , а в импульсе то больше и это надо
как то учесть а не знаю как .
Перезаложиться конечно можно , но хочется точнее .
Подскажи пожалуйста .
Ничего не понял. Для чего нагрузка? Для искры- любая железяка будет нагрузкой.
Стукнула- нагрела.
Если ты из нее электричество собрался добывать- так это уже от величины добытого зависит. Там обычный закон ома.

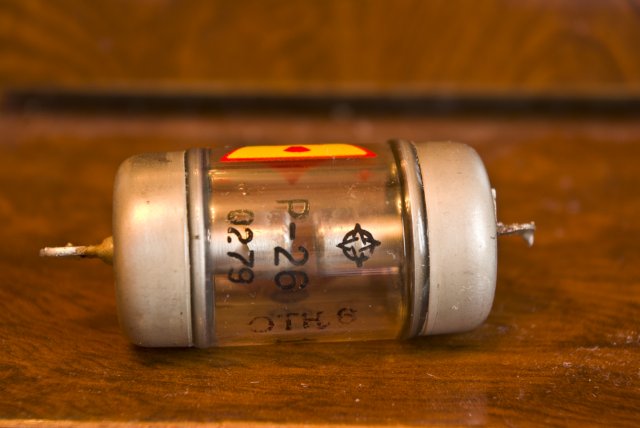

dedivan, не подскажешь - чем можно заменить хрень котора на фото? Стояла в агрегате зажигания ГТД. Во внутрях, вроде бы тритий и в немалой дозе. Оно, конечно, можно раздобыть такой же, но значек, который там изображен, как то не внушает доверия. Плюс ограниченный ресурс. Может подскажешь чего, чтобы самому сваять? Стеклодув знакомый есть... На входе больше 10 КВ, а на выходе от 2 до 3-х.
Кстати, сам агрегат тоже интересная штука. В начале схемы стоит катуха с прерывателем, почти 1 в 1, как в системе отопления старых МАЗов. Тех, которые еще Высоцкий перегонял за Урал ))). Киловольт много - пробивает промежуток, примерно в 10-12 мм и с частотой герц 300-400.
Это обостряющий разрядник для мощной искры.
Сам он низковольтный- 2-3 кВ, но после него искра будет мощнее.
Это как в авто- если свечка засрадась, движок затроил- чуть сдергивают высоковольтный провод, чтобы снаружи была маленькая искорка- после нее даже засраная свеча дает искру.
То же самое, только по взрослому. Но он медленный- долго восстанавливается. Только на обычное одноискровое зажигание пойдет.
dedivan Пост: 506031 От 20.Aug.2016 (07:43)
Если ты из нее электричество собрался добывать....
Да надо очень ! На опушку леса хочу перебраться ,
в избушку , а дрова рубить лень .
Надо чтобы флаю доставалось сколько необходимо ,
а остатки - нам . И понадобилась нагрузка соответствующая .
Это чтоб не тыкать, а померять и настроить.
Бум опираться на Ома !
dedivan Пост: 506055 От 20.Aug.2016 (12:28)
Это обостряющий разрядник для мощной искры.
Сам он низковольтный- 2-3 кВ, но после него искра будет мощнее.
Это как в авто- если свечка засрадась, движок затроил- чуть сдергивают высоковольтный провод, чтобы снаружи была маленькая искорка- после нее даже засраная свеча дает искру.
То же самое, только по взрослому. Но он медленный- долго восстанавливается. Только на обычное одноискровое зажигание пойдет.
Мужики говорили, что с таким разрядником на искре вода с пульвелизатора горела. Типа за счет очень крутого фронта.
А вот в самом разряднике с тритием никаких чудес не может быть? Я пробовал рыть про искровой разряд в зН. Почти ничего нет. Похоже, что закрыли инфу. А раз закрыли, значит чего то есть. Ну окромя разных там "кузькиных матерей" )))
Он очень простой, поэтому там много чего еще не сказано, но для начала пойдет.
А дальше там как раз то, о чем он промолчал- почему у Теслы на входе не обычный простой генератор, а искровой разрядник.
А вот здесь то что нужно нам. Только внимательно следите- нам не четверть волны нужна, а половина.
Нам нужно чтобы напряжение на концах катушки контура было равно нулю- это условие неизлучающего контура.
Так убирается излучение электрического поля. Про излучение магнитной составляющей уже говорили
dedivan Пост: 506097 От 21.Aug.2016 (12:36)
А вот здесь то что нужно нам. Только внимательно следите- нам не четверть волны нужна, а половина.
Нам нужно чтобы напряжение на концах катушки контура было равно нулю- это условие неизлучающего контура.
Так убирается излучение электрического поля. Про излучение магнитной составляющей уже говорили
Деда Ваня !
У меня вынужденный простой , потому
дурью маюсь .
Уже на автомате определяю потребленную
энергию на один импульс.
Но это когда все стандартно ,
т.е. первичка 4-7 витков, длительность
управляющего импульса 3-15 мкс.
А вот попробовал с трубкой и длительностью
в 100 - 600 нан и возник вопрос ,
как правильно посчитать потребленную
энергию при такой форме токового импульса ?

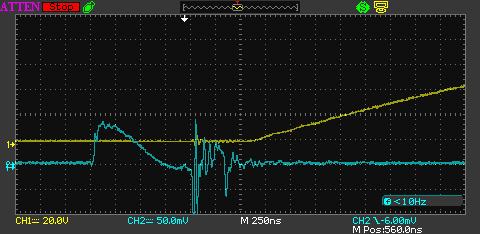

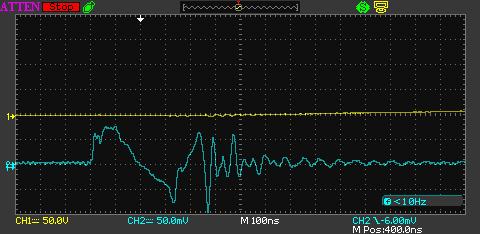

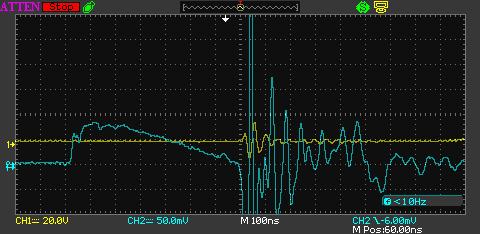

Вот несколько картинок , синий луч ток 5 ампер\клетка.
dedivan Пост: 506150 От 22.Aug.2016 (18:10)
А затвор у тебя как заряжается? Не через этот же шунт?
Ток снимаю с токового транса установленного
со стороны электролита . Затвор по твоей схеме,
через резистор 2 Ома . Генератор находится в метре
и соединен коаксиальчиком 75 Ом.
Может быть, я и ошибаюсь, Михалыч. Но, думаю так: Транзистор НАЧИНАЕТ ОТКРЫВАТЬСЯ и ты видишь бросок тока заряда погонной ёмкости первички + ёмкость полевика. Затем, затухающий колеБлятельный процесс, между этой ёмкостью и индуктивностью подводящих (после конденсатора) проводов, заряд, разряд, снова заряд-разряд и ОКОНЧАТЕЛЬНЫЙ ЗАРЯД погонной ёмкости. Затем, через 1,5 мкС, когда процесс "устаканивается", начинается НОРМАЛЬНЫЙ рост тока в индуктивности (трубке).
Это на ток драйвера похоже, У драйвера нет своих хороших керамических емкостей в питании, а электролит не может отдать короткий импульс, у него индуктивность своя,
поэтому он сосет ток из емкостей выходного каскада , вот его и видно.
Кароче без точной схемы с монтажем тут только гадать.
dedivan |
Post:505978 - Date: 19.08.16(14:22)
