Попытался сделать что-то вроде НЕГа на торроидальном сердечнике.

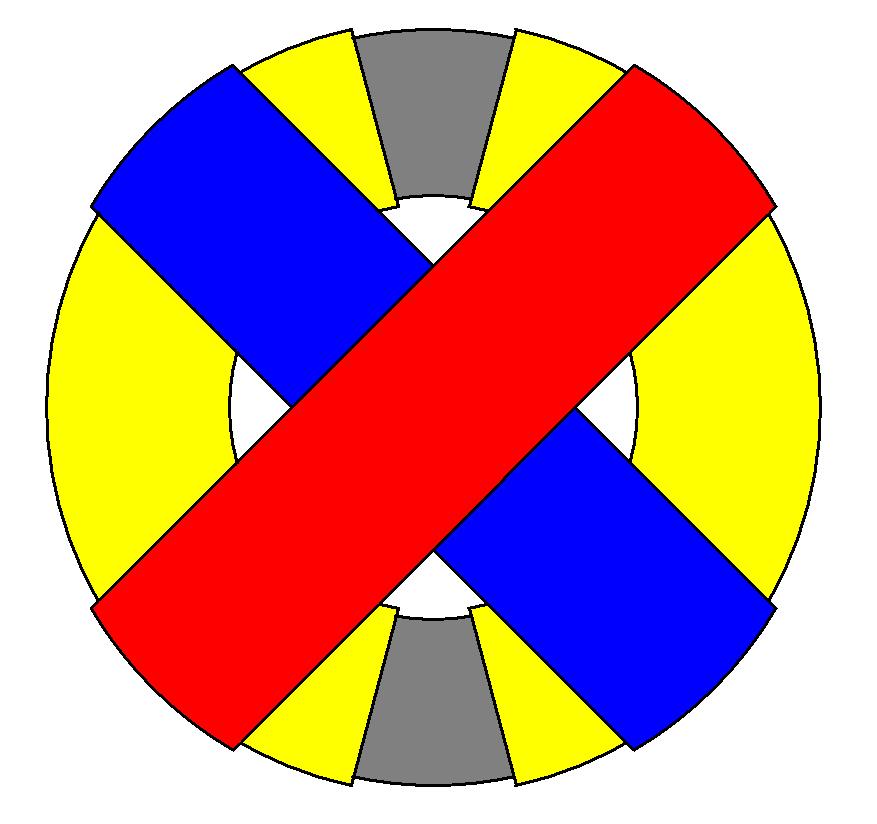

Выходные обмотки (желтые) по 130 витков. Обмотки возбуждения (синяя и красная) по 70 витков. Диаметр провода 0,365.

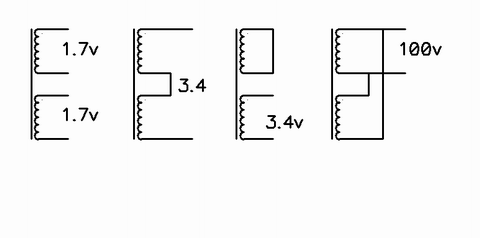

Питание sin и cos по 3,5в эффективного (чтобы поле вращалось). Частота 2 кгц. Сердечник ленточный из нанокристаллического сплава ММ-11Н. На выходных обмотках напряжение по 1,7в. При последовательном соединении - 3,4в. Всё вроде по правилам. Но самое интересное проявилось когда я закоротил выход. Выходные обмотки оказались включены встречно-параллельно. Напряжение при этом на них оказалось не 0, а 100в! Ток, правда, очень маленький, но щипает ощутимо.
Если закорачивать только одну обмотку, то на второй напряжение увеличивается с 1,7в до 3,4в.
Пробовал менять частоту и форму питающего напряжения. Эффект сохраняется. Отключал одну из питающих обмоток - все напряжения уменьшились примерно в полтора раза, но эффекты остались.
Резкое увеличение напряжения только при встречно-параллельном включении выходных обмоток.
Может кто объяснит мне, бестолковому, откуда такая напруга на выходе?
В Вашем примере выходные обмотки коротить нежелательно. Что-нибудь сгорит.
Кроме того я отключал одну из питающих обмоток. Вращения поля уже не было а эффект сохранялся.
queet Пост: Но самое интересное проявилось когда я закоротил выход. Выходные обмотки оказались включены встречно-параллельно. Напряжение при этом на них оказалось не 0, а 100в!
Вопросы:
1. Что такое встречно-параллельное включение??? Это как???
2. Если Вы закоротили обмотки, как Вы померили на них напряжение???

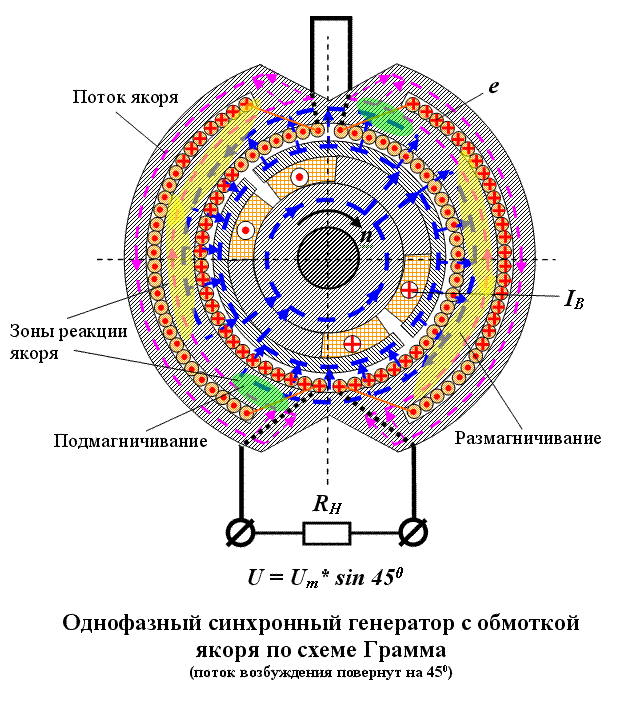

queet У тебя в обмотках при таком исполнений происходит фазовый сдвиг тока но ты не смотришь эти сдвиги двух лучевым осциллографом отсюда здорово удивляешься ,возьми первые патенты Тесла где он движки изобретал там и есть твое решение
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
queet Пост: Но самое интересное проявилось когда я закоротил выход. Выходные обмотки оказались включены встречно-параллельно. Напряжение при этом на них оказалось не 0, а 100в!
Вопросы:
1. Что такое встречно-параллельное включение??? Это как???
2. Если Вы закоротили обмотки, как Вы померили на них напряжение???
Вот так включал и так мерял (китайским тестером) и смотрел осцилом.
valeralap Пост: 50174 От 20.Dec.2006 (11:37)
queet У тебя в обмотках при таком исполнений происходит фазовый сдвиг тока но ты не смотришь эти сдвиги двух лучевым осциллографом отсюда здорово удивляешься ,возьми первые патенты Тесла где он движки изобретал там и есть твое решение
Какая связь между сдвигом фаз тока и увеличением выходного напряжения??? Я думаю - это не правильное предположение.
valeralap Пост: 50174 От 20.Dec.2006 (11:37)
queet У тебя в обмотках при таком исполнений происходит фазовый сдвиг тока но ты не смотришь эти сдвиги двух лучевым осциллографом отсюда здорово удивляешься ,возьми первые патенты Тесла где он движки изобретал там и есть твое решение
Фазовый сдвиг токов не объясняет появления столь высокого (по сравнению с входным) напряжения.
Вот так включал и так мерял (китайским тестером) и смотрел осцилом.
Что то не совсем понятно что за напряжение (я про 100В) Вы мерили. Сделайте так:
1. намотайте третью желтую обмотку (не замыкайте ее) и посмотрите напряжение на ней при замыкании (когда мерите 100В). По напряжению на 3-ей обмотке Вы сможете оценить изменение магнитного потока в сердечнике. Ее можно сделать из любого провода скажем в 13 витков. Обязательно поверх одной из желтых обмоток.
2. Измерьте изменение тока в первичной обмотке при замыкании (когда мерите 100В).
Вот так включал и так мерял (китайским тестером) и смотрел осцилом.
Что то не совсем понятно что за напряжение (я про 100В) Вы мерили. Сделайте так:
1. намотайте третью желтую обмотку (не замыкайте ее) и посмотрите напряжение на ней при замыкании (когда мерите 100В). По напряжению на 3-ей обмотке Вы сможете оценить изменение магнитного потока в сердечнике.
2. Измерьте изменение тока в первичной обмотке при замыкании (когда мерите 100В).
Появление такого напряжения и мне непонятно. Обнаружил случайно, когда меня "дёрнуло".
Третью обмотку домотать проблематично. Для этого надо размотать первички. Как нибудь на досуге...
Ток, кажись немножко увеличивался. Позднее померяю точнее.
queet <Фазовый сдвиг токов не объясняет появления столь высокого (по сравнению с входным) напряжения >
Если предполагаешь, что у тебя генерируется лишняя мощность то ошибаешься просто создалось условие резонанса а резонанс последовательный или параллельный <оговорка без изменения параметров> не является энергоисточником излишней мощности, проверил. Есть несколько решений, где резонанс может стать источником, но это другая тема и не твой случай.
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
queet а осциллограф что кажет в случае 100В? Какова форма импульса на выходе ? Как напряжение ведет себя под нагрузкой?
Ведь вы питаете "первички" как я понял, - ШИМ синусом, тогда может гармоники как-то складываются, и раз уже прозвучала мысль о резонансе, неплохобы погонять девайс по частоте...
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
О резонансе и избыточной мощности речи нет. Эффект от частоты не зависит. При питании меандрами со сдвигом четверть периода на выходе что-то близкое к синусу. Размах без малого 300в.
Ток во вторичке настолько мал, что и о КПД говорить не приходится.
Просто интересно - откуда такая напруга?
Появление такого напряжения и мне непонятно. Обнаружил случайно, когда меня "дёрнуло".
Третью обмотку домотать проблематично. Для этого надо размотать первички. Как нибудь на досуге...
Ток, кажись немножко увеличивался. Позднее померяю точнее.
1. 3-ю обмотку можно сделать из любого провода (даже оч тонкого) скажем в 13 витков. Обязательно поверх одной из желтых обмоток.
2. Давайте упростим конструкцию: сделаем одну первичную обмотку, но согласно вашей схеме расположим ее горизонтально. И будем питать ее только синусом. При таком урощении эфект сохранится?
3. Не оч понятно почему ток такой маленький. Активное сопротивление (R) ваших обмоток ведь не такое уж и большое
4. Обязательно контролируйте показанья китайского иестера осцилографом, на таких частотах они могут гнать.
Появление такого напряжения и мне непонятно. Обнаружил случайно, когда меня "дёрнуло".
Третью обмотку домотать проблематично. Для этого надо размотать первички. Как нибудь на досуге...
Ток, кажись немножко увеличивался. Позднее померяю точнее.
1. 3-ю обмотку можно сделать из любого провода (даже оч тонкого) скажем в 13 витков. Обязательно поверх одной из желтых обмоток.
2. Давайте упростим конструкцию: сделаем одну первичную обмотку, но согласно вашей схеме расположим ее горизонтально. И будем питать ее только синусом. При таком урощении эфект сохранится?
3. Не оч понятно почему ток такой маленький. Активное сопротивление (R) ваших обмоток ведь не такое уж и большое
4. Обязательно контролируйте показанья китайского иестера осцилографом, на таких частотах они могут гнать.
Хотел уже размотать, но удержался. Не всё ещё посмотрел. Практической пользы от этого эффекта пока не вижу, но интересно...
Я подозреваю, что выходные обмотки образуют LL-контур (я про такие что-то слыхал, но сам не сталкивался). Согласен - надо сделать контрольную обмотку и посмотреть что твориться в сердечнике.
Частоту я менял от 2 дл 10 кгц. Выше пока нет возможности.
Ещё поиграюсь...
При исследовании трансформаторов и НЕГов в первую очередь следует поддерживать стабильную рабочую частоту, а не "болтаться" по шкале частот туда-сюда. Иначе - "счастья" не видать.
С уважением.
