Но меня там заинтересовала первичка транса Теслы- посмотрите как она раскачивается- с одного конца.

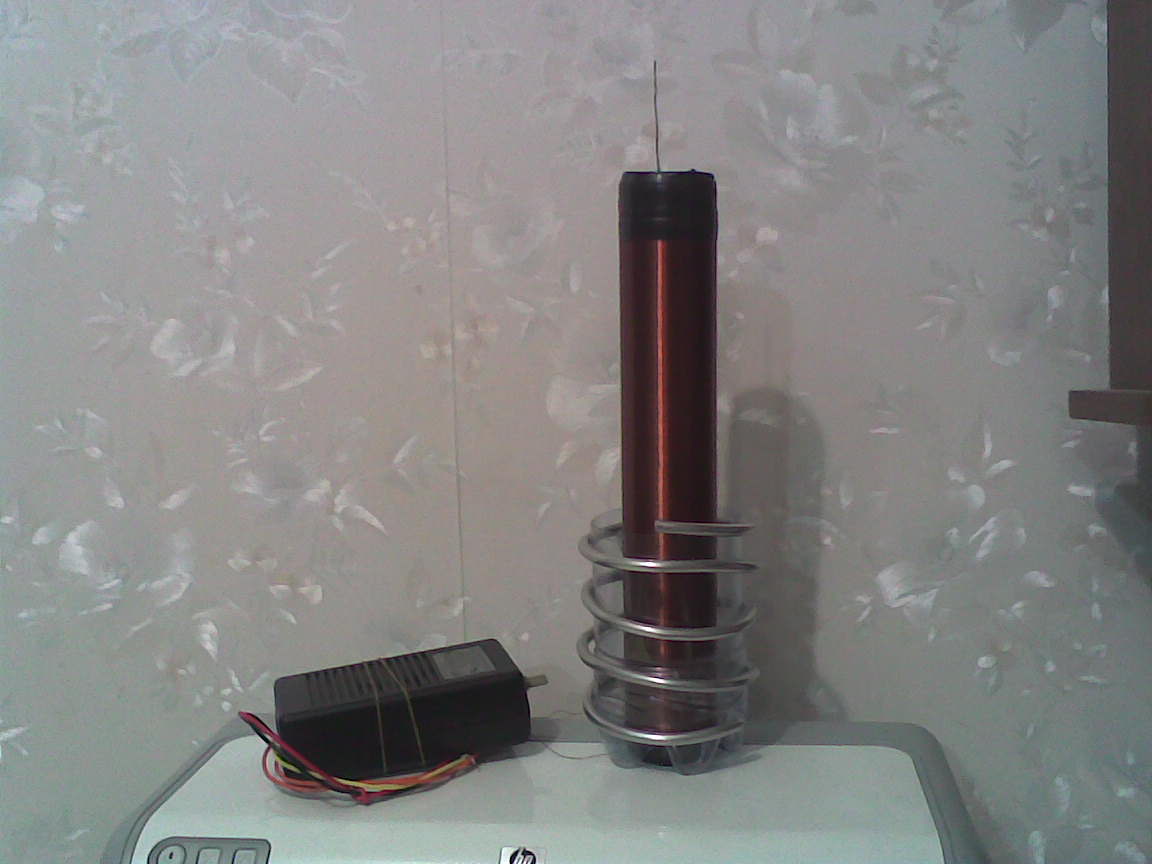

Хах, такое я уже видел у себя дома 😊 Смысл опыта прост: берем осцилл с1-79, к примеру. (У меня такой)у него там есть выход с генератора 1 кгц 1 вольт😊 калибровошный. Ну значит втыкаем в среднюю жилу того выхода проволоку длиной примерно 1м. Потом оборачиваем этой проволокой несколько витков вокруг вторички Теслы. А ко вторичке цепляем осциллограф тупо. И зырим, крутим всякие ручки и крутки. В итоге осел показывает синус вибраций вторички. И там чуствительность канала выставить надо мизер, щас не помню по моему 0,01 вольт. Вобщем вторичка резоируеь, но мы же с просто генератора подали сигнал по одному проводу😘
Вторичка получила этот сигнал и начала синусоидальные колебания. Но провод не замкнут, как у Деду на фото!
andy8mm Пост: 499225 От 22.May.2016 (15:04)
Вот раньше рисовали
Это ты вторичный LC контур нарисовал. Там все обычно.
А весь фокус в раскачке первички.
azteobicham Пост: 499240 От 22.May.2016 (17:11)
у него там есть выход с генератора 1 кгц 1 вольт😊
С генераторм каждый сумеет. А ты попробуй с постоянкой.
История старая- Есть высокое постоянное напряжение, нужно из него получить короткие импульсы.
Тесла много вариантов придумал- Начинается обычно- один конец первички заземлен а на второй бьет искра с высокого.
НО - надо как то прервать ток, иначе будет просто дуга и источнику придут кранты. У Теслы куча вариантов была- воздухом разрывать дугу,
механической вертушкой, магнитным полем и прочее.
А тут первичка незаземлена и горячий конец тоже в воздухе болтается.
Вот в него и бьет искра с высоковольтного источника.

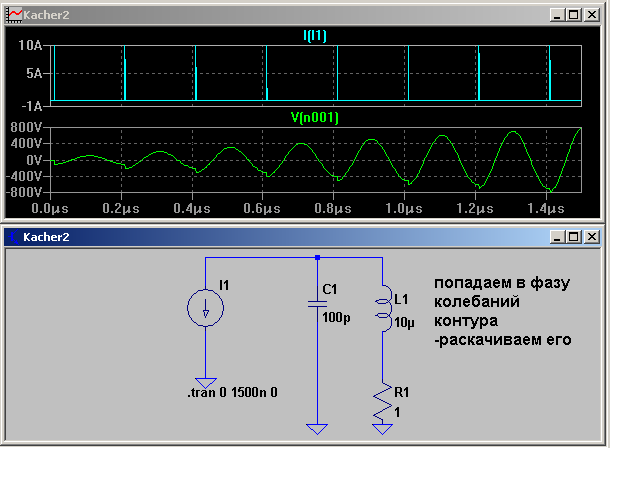

Искра не знает в первый момент что второй конец не заземлен, и по трубке бежит продольная волна, как по длинной линии, встречает обрыв,
отражается от него и бежит обратно- приходит к горячему концу в обратной полярности, складывается с высокой постоянкой на разрядном промежутке- и опять получается искорка- опять побежала волна.
Потом самое главное подобрать период этой беготни с частотой вторичного контура- чтоб резонанс был.
то есть это хитрый вариант без высоковольтного ключа.
Слишком мощный разряд искры должен быть и не детские частоты должны быть, что бы так сильно раскачать эту Теслу.. Там если присмотреться за прозрачным диском слева первичка намотана черным проводом и к ней идут толстенькие провода. Как по мне ключуют обычно.

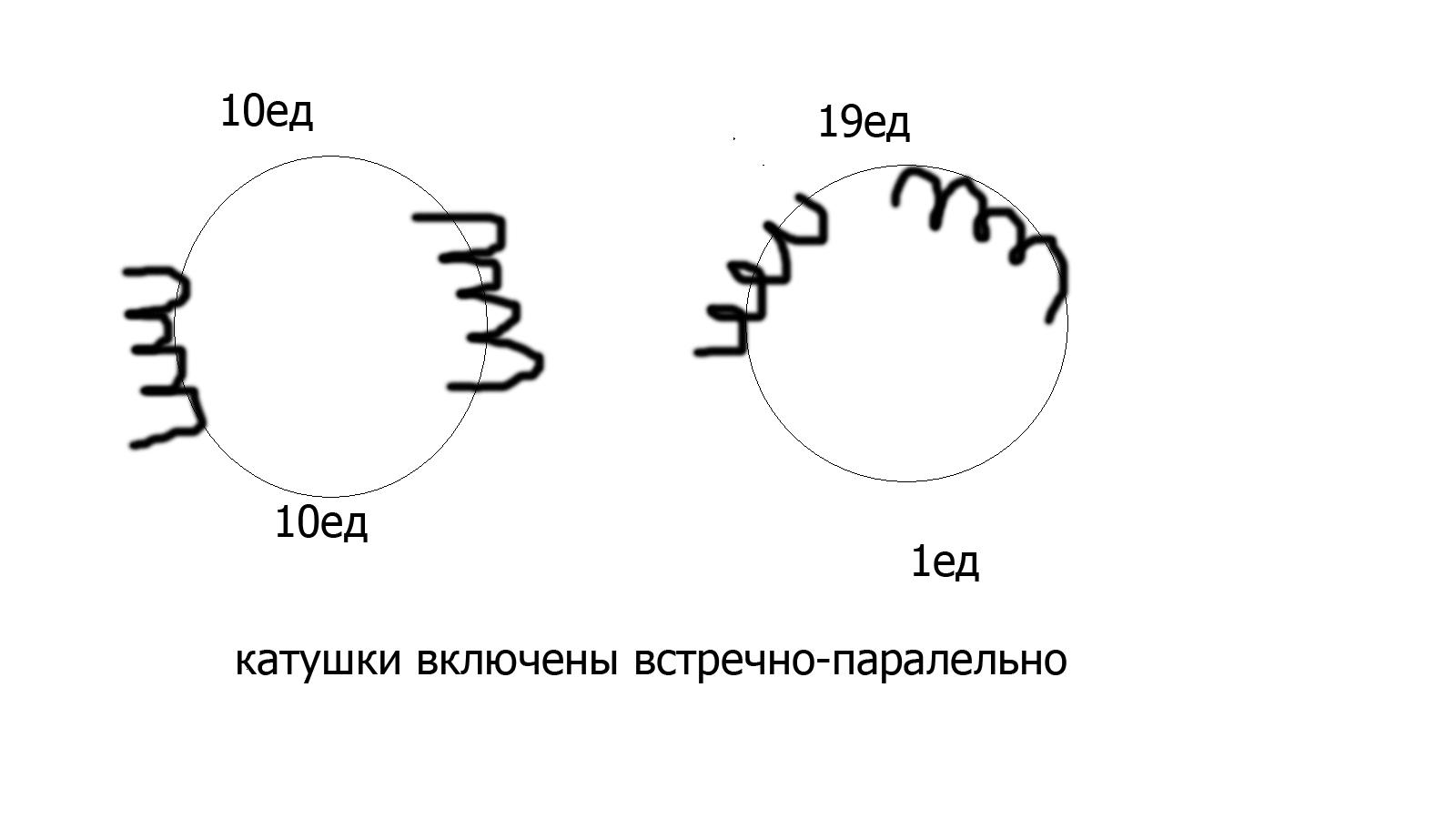

Деда Ваня, в догонку по вашему совету, хочу поделиться еще одним экспериментом. На кольце намотаны две встречные катушки. Расположены на противоположных концах симметрично.
В момент подачи напряжения колечко (превращается на какое то время) в стержневой магнит с одинаковыми напряженностями на полюсах. А вот если эти обмотки передвинуть друг к дружке , то между ними получается мощный выброс магнитного поля. В то же время с другой стороны он практически отсутствует.Что то типа однополярного магнита получилось. Очень удивлен был таким результатом. Репетирую над вариантами съема. Может кто , что то подскажет...
С удовольствием проверю и расскажу.
Художник из меня никакой. Но думаю , что все понятно.
uvi08 Пост: 499294 От 22.May.2016 (23:46)
первичка намотана черным проводом
Не знаю что ты называешь первичкой- для меня это медная трубка в прозрачной изоляции.
И для всех остальных тоже, посмотри для кругозора трансы Теслы у других.
uvi08 | Post: 499295 - Date: 23.05.16 (05:58)
А вот если эти обмотки передвинуть друг к дружке , то между ними получается мощный выброс магнитного поля. В то же время с другой стороны он практически отсутствует.Что то типа однополярного магнита получилось.
Там не только "обычное магнитное поле" - это способ получить продольное магнитное поле. В буквариках про это точно было...
Вот статейка о похожем устройстве:
Новый вид электромагнитного излучения?
Владимир Коробейников [ссылка]
uvi08 Пост: 499294 От 22.May.2016 (23:46)
первичка намотана черным проводом
Не знаю что ты называешь первичкой- для меня это медная трубка в прозрачной изоляции.
Деда Ваня, в спешке -недосмотрел. Беру свои слова обратно.. 😀
Буквально завтра попробую повторить.
Одно только не укладывается в голове. У такой катушки резонансная частота наверняка более 300кГц. как они умудрялись искрить с такой частотой?

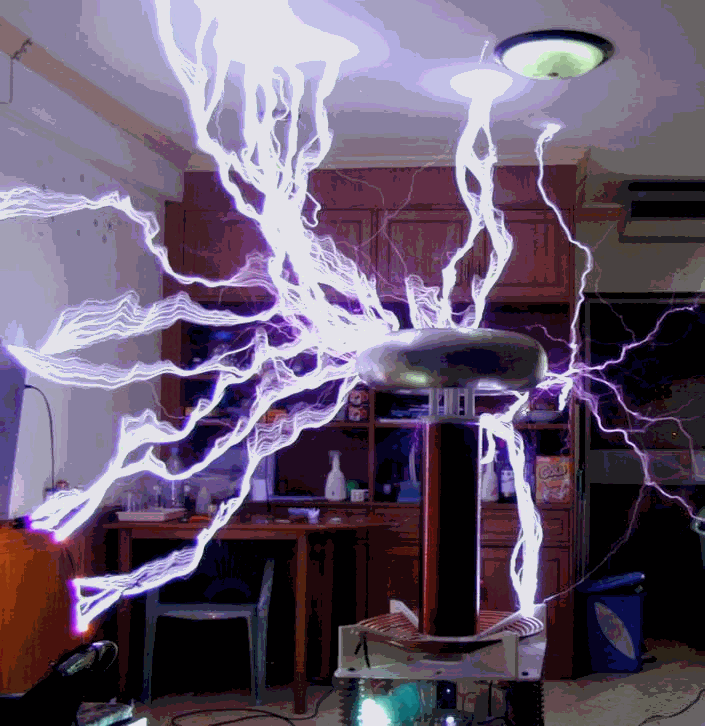

Но меня там заинтересовала первичка транса Теслы- посмотрите как она раскачивается- с одного конца.
Проверил. Действительно работает первичка с раскачкой с одного конца. Проверял до 100 кгц. Больше не было возможности. Правда через искру работало хуже , чем на прямую.
О сколько нам открытий чудных готовит деда Вани дух.. 😏 😀
С уважением, Виктор.
Один мудрый сказал примерно так : устал , займись другой работой - отдохнешь .
Вот перечитав очень много из изложенного на Скифе , пробую
снять все что полагается с искры не нарушив при этом ее
тяжкий труд . А встречные катушки пока пусть "устаканиваются" ,
перегодя продолжим .
Исходя из прочитанного , вижу два варианта съема ,
при помощи контура или ХТ .

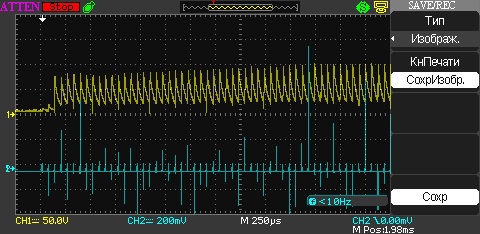

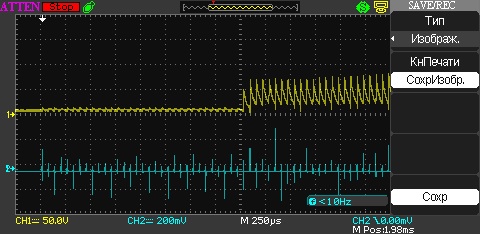

Соорудил нечто похожее на контур и расходуя 600 мкДж на одну искорку ,
на выходе после диодного моста и прицепленного к нему конденсатора
0,01 мкф , зашунтированного нагрузочным резистором получил следующее :
1- нагрузка 19 кОм

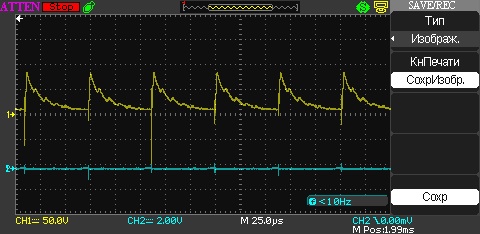

2 - -/-/-/- 1 кОм

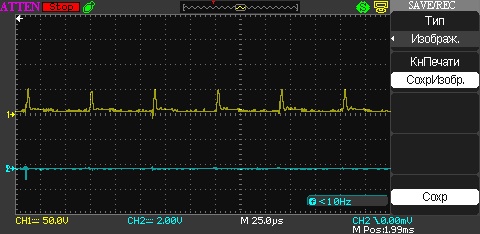

3 - -/-/-/- 60 Ом
Вот бы нашлись специалисты по бухгалтерии , сколько снято в % ?
Ожидаю 10 , а подсчитать не умею .......
Ладно. Хрен с вами! Намекаю один раз и то только потому что хорошо "квакнул" Больше не буду.
Никакие искры Вам ничего не дадут. Нужно "рабочее тело" (....газ... хуяс...) И без этого ничего не выйдет. Запускать надо нечто,.... чтобы получить прибыль. Всё! 😭
