Есть такой человек Akula0083 он же Роман, вроде бы из Казахстана, который раскопал схемотехнику СЕ на феррорезонансе. Видео, как бы , не фейковые. То видео, что вконтакте последнее, с подробным объяснением сути происходящего от автора.
Отрываемся потихоньку от ватно-росийско-украинской темы и окунаемся в работу)))
Кто что думает и главное кто повторит?
dedivan Пост: #461821 От 25.Feb.2015 (21:22)
Что то ты размахнулся.
У нас солнечной энергии поступает примерно 1 квт на кв метр.
Это 100 мвт на кв см. Пусть самый плохонький солнечный элемент возьмем,
с кпд 10% - один кв см даст 10 мвт, а для достаточно видного свечения светодиода хватит и 3 мвт.
Вот оставшиеся 7 мвт можно копить в аккумуляторе, на ночь.
А раз есть аккумулятор, допустим от сотика- 3х5 см = 15 кв.см ,
то имеет смысл и фотоэлемент взять такого же размера- а это уже даст 150 мвт мощности.
Нормальный хороший фонарик получается с силой света примерно как старинный
фонарик с обычной лампочкой на 1 вт.
Sergh Пост: #461712 От 23.Feb.2015 (23:53)
в схеме lasersaber самый лучший результат, судя по репликаторам, до 20 часов получается с весьма редким транзистором MPSA18. В принципе транзистор как транзистор, похож на наш КТ3102Г (брал штук 5 именно с "Г"- у троих hFE>400) . Только коэф усиления у него побольше и падение напряжения в открытом состоянии поменьше. Но как-то в наших краях редкость именно такой.
Приобрел ему аналоги
1. 2N5089L hFE до 1200, падение коллектор-эммитер в насыщении 0,5 вольт.
hFE измерил - более 800. [ссылка]
2. 2SC3112 hFE до 3600 (Не Дарлингтон! Для НЕ-составного - очень много! Составные не годятся - доп потери и с насыщением туго), падение коллектор-эммитер в насыщении 0,12 вольт.
Вообще монстры какие-то в этом плане, и стоят недорого.
hFE измерил - прибор в зашкал уходит, он до 1999 вроде только. [ссылка]
- вау! Поставил 2SC3112 - практически удалось реплицировать в полном объеме!
Первый раз его ставил - не заработало, оказалось что у 2SC3112 цоколевка не как у других похожих, база с краю. Разобрался. Измерил коэф. усиления - около 1300. Поставил в схему с ферритовым горшком, витки у обмоток как у lasersaber. Загорелось но не мигало. Затем, кроме обмоток, подключил внутреннюю фольгу на базу, внешнюю - на коллектор. Светодиоды стали мигать с низкой частотой, где-то 2 - 3 Гц.
Вот работает так со вчерашнего, уже минимум часов 8. Конденсатор 3300 мкф 6,3 В., отобранный, из "самозарядных". Заряжал от 5 вольт. Яркость конечно упала, но пока даже на свету рассмотреть можно.
Перепробовал с разными готовыми трансиками от лазерного принтера - там похожая намотка, во вторичках много витков. Но с ними как-то не так, напряжение быстро падает.
20 часов прошло - работает. Светодиоды мигают, правда не так ярко, при внешнем освещении заметно слабо.
Но заграничный результат уже перекрыт - 20 часов с меньшим конденсатором (3300 против 4700) и меньшим напряжением (заряжал до 5 вольт, а они до 9)
[ответить][с цитатой]
bazarov Пост: #461837 От 26.Feb.2015 (00:56)
В войну приёмники питались от гирлянды термоспаев. Замечу, приёмники были ламповые а термоспаи питались от лампы "летучая мышь". Это та, которая на соляре в стекляную колбу пыхтела. Сам додумаешь мощность батареи или подсказать? Кто мешает в наручные электронные часы в днище набор термоспаев прикрепить? Электронные часы постребляют всего 1 МИКРОВАТТ. По теории от одного термоспая при комнатной температуре могут питаться чуть ли не 10 электронных часов. Вот и кумекай, в электронном веке ты находишься или в медно-горшковом.
Не на соляре, на керосине. 😊 В курсе этой лабуды, хотя вживую не видел, только на фото. Кста, в условиях Сибири термобатареи пожалуй самые эффективные будут - в мороз обычно ветра нет, солнца... мало того что облачность, так ещё день короткий. Так что дедов киловатт на кв.метр с лёгкостью превращается в ватт 700 на солнце в полдень и на пару часов в сутки, если повезёт. А костёр (печка) всегда есть, и получить разницу температур в 100 градусов за нефиг делать.
Насчёт "электронного" века ты несколько припоздал - уже пытаются делать термоспаи методами микроэлектроники, ну типа напылением. В итоге несколько сот термоспаев на кв.сантиметр, вроде хотят сделать, или уже сделали, несколько тысяч - к печке прислонил и уже не только электронные часы потянут.
Пс. Собсно к фонарикам это не имеет никакого отношения. 😊
_________________ Человек отличается от обезьяны умением не замечать очевидных вещей.
Greyver | Post:
Так что дедов киловатт на кв.метр с лёгкостью превращается в ватт 700 на солнце в полдень и на пару часов в сутки, если повезёт.
Ты забыл про вакуум. Если сделать коробку наподобие термоса с перегородкой из жидкого вакуума и коробку в землю врыть, то даже в условиях вечной мерзлоты в ней будет положительная температура. Если на улице солнечным днём -70 то в коробке +60. Разница по температуре 1300. Подключай термопару соответствующим образом и с одной коробки киловатт а то и более снимишь. И жечь ничего не нужно. Ночью полкиловатта. Мало? Прокурор добавит 😭.
Насчёт "электронного" века ты несколько припоздал - уже пытаются делать термоспаи методами микроэлектроники, ну типа напылением. В итоге несколько сот термоспаев на.... бла-бла-бла. 😀
Это я-то опоздал.... 😀. Нет, дорогой, это ты слишком поздно родился.
Догадываешься что в кине показывают? Это термопары. В газете "НГН" вроде в 92-м один русский физик уже про фокусы эти рассказывал. Уже тогда всё было известно. Это только сейчас могут чудеса показывать зевакам.... [ссылка]
Пс. Собсно к фонарикам это не имеет никакого отношения.
От термоэлектричества ионистор может заряжаться неделю, а светить будет потом целый день. А когда заряд в ионисторе сядет, то фонарик будет продолжать тускло светиться ещё почти 30 лет. Возрожения есть 😕 ?
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
отвлеку немного,посмотрите изобретение Яблочкова, может поймете где СЕ было и сразу было забыто.😊http://www.electrolibrary.info/history/yablochkov5.htm

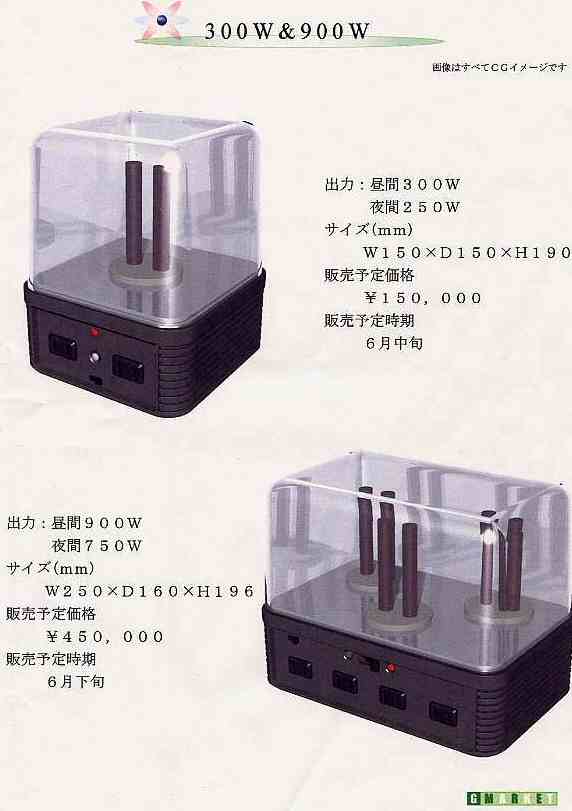

Забыл картинку про таинственные стержни добавить. Можете на цены подывицця.
Что мы видим на картинке? Размер: 29.26 KB
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
На высоких частотах экранирование помогает слабо. Я отрезал антенный вход 3G-модему у самого ввода, прямо возле экранирущей коробоцки😊... Чувствительность, конечно же сильно падает, но вблизи базы, пять - семь мегабит обеспечивает.
В былые времена, укладывал тракинговый Voyager (900мГц) внутрь сковородки с крышкой... Тело уверенно пиликало на входящий вызов.😊
короче, промигало до утра, но уже слабо заметно и в темноте. Итого около 30 часов от одной зарядки конденсатора 3300 мкф до 5 вольт.
[ответить][с цитатой]
олег-джан Пост: #462020 От 27.Feb.2015 (16:11)
Серж, опиши свой трансформатор
Олег, вот это вот:
Яркость конечно упала, но пока даже на свету рассмотреть можно.
Ничего не напоминает?
После импульсной зарядки или восстановления металл-гидридных ААА наблюдался похожий эффект. Тогда ещё спор у скифов был по поводу увеличивающейся ёмкости аккума. В том смысле, что ток побольше - отдавался в рамках заявленной ёмкости, а потом ещё "полстолько" , но уже только при малом токе, чего у акков, импульсную зарядку не видевших, не наблюдалось.
и фольговые экраны.
При присоединении к плюсовому выводу катушки, дополнительной уединённой емкости, амплитуда выбросов увеличивалась.
street | Post: 462024 - Date: Fri Feb 27, 2015 11:44
Для чистоты эксперименту можно электролит заменить
на керамику, допустим...эквивалентную..
А вот фольгаааа....
Там явно в трансе работает не только индуктивность,
но и межвитковая емкость...
На сам деле сложная моделька получается, и чтобы
вывести ее на оптималку...ой-йойой сколько надо...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Базарыч, если ты такой умный, то на какое напряжение лампочка в руках у ChuVak-а? 😊
От термоэлектричества ионистор может заряжаться неделю, а светить будет потом целый день.
Та лана... 😊 1 фарада х 5 вольт, светодиод - 2 вольта(для простоты) х 1 мА => итого 3000 : 60 сек = 50 минут будет светиться твой фонарик при токе в 1 мА от ионистора 1 Ф 😛 и это ты считаешь "светить целый день"? 😝
_________________ Человек отличается от обезьяны умением не замечать очевидных вещей.
dedivan Пост: #462039 От 27.Feb.2015 (20:43)
Дык глаз легко обмануть- как в кино.
Подавай на светодиод импульсик 1 мсек а 24 держи паузу-
свет увидишь и как раз на сутки хватит.
А в случае с лампой накаливания, это и не обман вовсе будет. Там инерционность остывания будет поддерживать свечение. В те же несколько раз можно получить экономию энергии. А тогда возникает вопрос, и нафига нам эти китайские светодиодные лампы? 😨
_________________ «Сколь горестно не знать свой ум!»
олег-джан Пост: #462020 От 27.Feb.2015 (16:11)
Серж, опиши свой трансформатор подробно, пожалуйста...
Можно только индуктивность (если есть, чем замерять)
и фольговые экраны.
экраны - медь электротехническая (вероятно с какого-то транса) толщиной 0,1. Незамкнутый виток с припаянным с краю проводком.
первый - перед намоткой, второй - между обмотками, третий - после намоток. Зазор между краями фольги 1 мм.
Обмотка с большим кол-вом витков - первая.
Важен транзистор. С другими, похожими, так долго не работало. Хотя подбирал и с коэф. усиления больше 400 и с малым падением, и NPN и PNP. Германиевые П- ГТ пробовал - тоже не очень.
Транзистор надо чтобы коэф. усиления необычно большой был. Пишут что при переходе с MPSA06 c весьма посредственными характеристиками [ссылка]
на MPSA18 время работы возрастает в разы. [ссылка]
Они отличаются в основном коэф. усиления, у MPSA06 он где-то около 300 - 400, у MPSA18 - должен быть около 1000. Еще у MPSA18 ниже напряжение база-эммитер.
Вот поставил вместо него 2SC3112, у которого параметры даже получше - и результат нормальный. Непонятно откуда берется низкочастотная пульсация. Осциллом измерять - оно все очень слаботочное и на емкости реагирует, надо еще подумать как чтобы не задавить щупом весь процесс.
Присмотрелся внимательней-наружняя фольга подключена к базе, средняя - к "+" конденсатора. Пока фольги не подключил - низкой частотой не мигало. Частота миганий несколько менялась по мере разряда конденсатора. Вначале было наверное от 3 до 10 - 15 Гц, потом понемногу повышалась, может герц до 20 - 30.
[ответить][с цитатой]
- Правка 27.02.15(20:37) - Sergh
Осциллом измерять - оно все очень слаботочное и на емкости реагирует,
Вот-вот, я и говорю - там даже все межобмоточные емкости
очень сильно участвуют в процессе...ты фольгой
именно их и увеличиваешь....
Низкочастотная пульсация имхо оттуда же,
медленно заряжается паразитная емкость, открывается
транзистор....
Интересно с полевичками попробовать...
Спасибо за развернутый ответ.
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
есть вариант что фольга как-то с ферритом взаимодействует, ну может он поляризуется или что а фольга это снимает и на базу. Может этот эффект мизерный, поэтому надо большой коэф усиления транзистора, чтобы фиксировался.
Сама по себе емкость не зарядится, в идеале там переменка должна быть, а от переменки емкость медленно не зарядится.
[ответить][с цитатой]
