БЕСКОНТАКТНЫЙ УНИПОЛЯРНЫЙ ГЕНЕРАТОР С МНОГОВИТКОВОЙ ОБМОТКОЙ СТАТОРА.

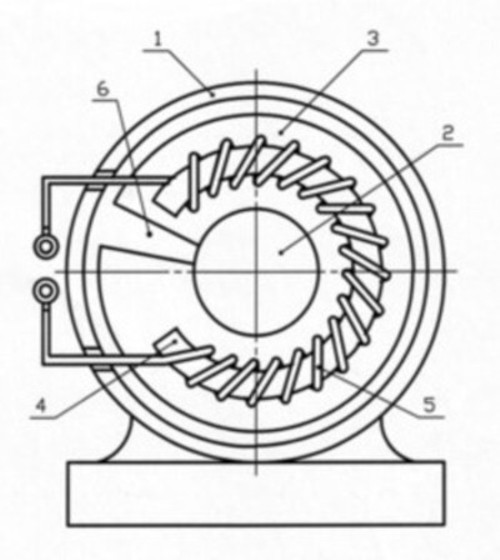

Генератор содержит: корпус-1, вал якоря-2, постоянный магнит в форме кольца-3(закреплён на валу), сердечник обмотки-4 (закреплён на корпусе), обмотку статора-5, разрез кольца-6. Необходимость разреза можно
пояснить следующим образом: известно, что причиной появления индукционного тока является изменение напряжённости магнитного поля. Для проводника, вращение которого происходит над полюсом магнита, в форме кольца, когда ось вращения проводника совпадает с осью магнита, магнитное поле остаётся неизменным и индукционный ток не появляется. Разрез сделанный в магните изменяет магнитное поле и вызывает появление индукционного тока. Генератор может работать в режиме электродвигателя. Наилучшие результаты получаются, если кромки разреза магнита имеют форму полукруга или скошены под 45градусов относительно радиуса магнита. Так же желательно, чтобы ширина сердечника была меньше ширины кольца магнита. Обязательное условие: ширина разреза магнита должна быть меньше длины дуги сердечника обмотки.
Ближе всех к созданию многовиткового генератора был В.Ф. Миткевич в 1944г. [ссылка]
что следует из его книги «Магнитный поток и его преобразование» [ссылка]
Остаётся сожалеть, что он не смог завершить свой труд.
Генератор Размер: 50.02 KB
_________________ Чтобы обходить законы - их нужно хорошо знать.
fomalgaut Пост: 418105 От 13.May.2013 (20:54)
Обижаешь Начальник. С трудом, но работает.
Мля.Я б до такого не додумался)) )))
Интересная штуковина.
Но вопрос -если он обратимый и работает.в.режиме двигателя то следовательно.должно.быть как обычносопротивление.вращению при нагрузке
Патент на униполярный генератор постоянного тока уже получен? То непонятно стоит ли писать сюда или рано.
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
Ничего не понятно. Вал якоря железный? Обмотка над магнитом, внутри магнита, магнитов две штуки? Как намагничен - радиально, аксиально, тангенциально? Что крутится - магнит, что ли? А почему тогда говорится о "проводнике, вращение которого происходит"?
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
А почему униполярный? ИМХО - генератор постоянного тока (коллекторный), тока fomalgaut молодец удалось избавиться от коллекторно-щёточного узла, но к униполярнику, где изменения магнитного поля нет и в помине, данная конструкция не имеет ни какого отношения, т.к. при вращении есть изменения магнитного поля в обмотке.
Другие варианты избавления от коллекторно-щёточного узла - диодный мост.
turist1 Пост: 418107 От 13.May.2013 (21:03)
Но вопрос -если он обратимый и работает.в.режиме двигателя то следовательно.должно.быть как обычносопротивление.вращению при нагрузке
Конечно, сопротивление вращению будет, это же не СЕ генератор.
Да и эффективность преобразования, ИМХО должна быть не высока, т.к. dB имеет невысокое значение.
ПС А без сердечника обмотки параметры ухудшаются и насколько? ИМХО без сердечника обмотки вообще не работает!
_________________ Нильс Бор: "Ваша идея безумна. Вопрос лишь в том, достаточно ли она безумна, чтобы быть правильной!"
fomalgaut Пост: 418093 От 13.May.2013 (19:05)
...Наилучшие результаты получаются, если кромки разреза магнита имеют форму полукруга или скошены под 45градусов относительно радиуса магнита. Так же желательно, чтобы ширина сердечника была меньше ширины кольца магнита. Обязательное условие: ширина разреза магнита должна быть меньше длины дуги сердечника обмотки.
fomalgaut Пост: 418105 От 13.May.2013 (20:54)
Обижаешь Начальник. С трудом, но работает.
Мля.Я б до такого не додумался)) )))
Интересная штуковина.
Но вопрос -если он обратимый и работает.в.режиме двигателя то следовательно.должно.быть как обычносопротивление.вращению при нагрузке
Противодействие будет всегда. Закон сохранения обойти невозможно.
Двигатели без противоЭДС это несбыточная мечта.
_________________ Чтобы обходить законы - их нужно хорошо знать.
bazarov Пост: 418108 От 13.May.2013 (21:04)
Патент на униполярный генератор постоянного тока уже получен? То непонятно стоит ли писать сюда или рано.
Пока нет. Подав сначала заявку РФ, а после заявку РСТ и дождавщись регистрации РСТ заявки, пуская от восторга розовые слюни, собрался было выложить описпние в И-нет, но умные люди отсоветовали. Оказывается, в "уровень техники", который учитывается при рассмотрении заявок, включается только то, что написано на бумаге и оффициально зарегистрированно. А публикация в И-нете не стоит "ломаного гроша". Есть, правда, некоторое утешение, что, чтобы подтвердить факт раскрытия информации в И-нете, нужно письменное подтверждение хозяина Хостинга, или как его там? И кому нужна такая морока? Поэтому, как только произошла "публикация заявки"(у меня досросная) можете смело рекламировать своё изделие.
"Что написано пером - не вырубишь топором".
_________________ Чтобы обходить законы - их нужно хорошо знать.
Eduard Пост: 418112 От 14.May.2013 (02:18)
Ничего не понятно. Вал якоря железный? Обмотка над магнитом, внутри магнита, магнитов две штуки? Как намагничен - радиально, аксиально, тангенциально? Что крутится - магнит, что ли? А почему тогда говорится о "проводнике, вращение которого происходит"?
Вал якоря немагнитный. Магнит закреплён на валу. Вал, с магнитом, естественно, вращается. Сердечник с обмоткой неподвижен и закреплён на корпусе. Сердечник расположен над ПОЛЮСОМ цилиндрического магнита, в данном случае кольцеобразного. Разрезов может быть сколько угодно - тогда можно говорить, что магнитов несколько. Сердечников может быть также несколько и лучше, если они будут соединены последовательно. О "вращении проводника" говорится для примера, то-есть излагается принцип действия.
_________________ Чтобы обходить законы - их нужно хорошо знать.
так все равно непонятен принцип действия... пририсуйте направления вращения магнита, силовые линии у него, поясните почему вращается проводник, если он намотан на неподвижный сердечник... где эдс не наводится при вращении и где наводится...
проще обойти закон сохранения, чем придумать униполярный генератор...
fomalgaut Пост: 418093 От 13.May.2013 (19:05)
...Наилучшие результаты получаются, если кромки разреза магнита имеют форму полукруга или скошены под 45градусов относительно радиуса магнита. Так же желательно, чтобы ширина сердечника была меньше ширины кольца магнита. Обязательное условие: ширина разреза магнита должна быть меньше длины дуги сердечника обмотки.
Сломал моск... 😨
Это нюансы, если хотите "НОУ-ХАУ". Пусть "ломают моск" технологи компании "Сименс".
А вообще-то любая идея проходит три стадии:"этого не может быть - в этом, что-то есть - ну, кто же этого не знает".
_________________ Чтобы обходить законы - их нужно хорошо знать.
fomalgaut Пост: 418105 От 13.May.2013 (20:54)
Обижаешь Начальник. С трудом, но работает.
Мля.Я б до такого не додумался)) )))
Интересная штуковина.
Но вопрос -если он обратимый и работает.в.режиме двигателя то следовательно.должно.быть как обычносопротивление.вращению при нагрузке
Противодействие будет всегда. Закон сохранения обойти невозможно.
Двигатели без противоЭДС это несбыточная мечта.
Благодаря некоторым уже нет 🤢.
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
fomalgaut Пост: 418105 От 13.May.2013 (20:54)
Обижаешь Начальник. С трудом, но работает.
Мля.Я б до такого не додумался)) )))
Интересная штуковина.
Но вопрос -если он обратимый и работает.в.режиме двигателя то следовательно.должно.быть как обычносопротивление.вращению при нагрузке
Противодействие будет всегда. Закон сохранения обойти невозможно.
Двигатели без противоЭДС это несбыточная мечта.
fomalgaut Пост: 418130 От 14.May.2013 (08:53)
Подскажите, как, если возможно, выложить фото, чтобы его видели не только зарегистрированные пользователи?
Вот так.
Ссылку вот эту, с твоим рисунком на радикале, помести в свой пост заместо той что есть. При этом, скобки исправь на прямоугольные.
(img)
(/img)
З/Ы fomalgaut , а номер опубликованного реферата твоей заявки какой, как можно его почитать?
_________________ \\\"Если ты не умеешь владеть собой, тобой завладеют другие\\\"
(Кроното—Сумус)
Ни хрена не понял(тупею). Куда выкладывать? Хочу в следующем посте другое фото прикрепить, так, чтобы незарегистрированные пользователи видели. Но всё равно спасибо.
При публикации заявки публикуют формулу изобретения, а не реферат.
Заходим сюда [ссылка]
далее жмём "электронные бюллетени, далее "электронный бюллетень № 13 2013г. далее
"заявки на изобретения", далее, находим в списке 2012140251. Это я собственной персоной.
_________________ Чтобы обходить законы - их нужно хорошо знать.
fomalgaut Пост: 418206 От 15.May.2013 (09:25)
Ни хрена не понял(тупею). Куда выкладывать? Хочу в следующем посте другое фото прикрепить, так, чтобы незарегистрированные пользователи видели. Но всё равно спасибо.
Вначале сюда на "Радикал" выложи свое фото. [ссылка]
А затем бери ссылку выложенного фото с радикала, и помещай ее в свой пост там где сейчас многоточия(img)............(/img), только скобки исправь на прямоугольные. Или просто, щелкай по 9-й справа иконке и помещай свою ссылку.
_________________ \\\"Если ты не умеешь владеть собой, тобой завладеют другие\\\"
(Кроното—Сумус)
Для "рабочей модели" не обязательно делать разрез магнита полностью. Достаточно неглубококо "паза" идущего от внутренней стороны кольца магнита к внешней.
На фото "паз" не виден, так как находится снизу магнита. Напряжение будет меньше, но это и не важно. Важен принцип.
Модель. Размер: 100.12 KB
_________________ Чтобы обходить законы - их нужно хорошо знать.
Спасибо. Но у меня получилось по-другому. Прикрепил к сообщению закрытый файл, потом открыл, как зарегистрированный пользователь, скопировал ссылку(со Скифа) и вставил в сообщение.
PS. Реферат публикуется когда публикуется патент. При желании автора можно добавить к реферату чертёж.
_________________ Чтобы обходить законы - их нужно хорошо знать.
