Первый пост темы: GRiO Post: #61419 От:13.03.2007 (00:45) Остановил свой выбор на генераторе Эдвина Грея. Это один из наиболее полно описанных генераторов. Этап подготовки позади и сейчас осталась самая малость - заставить его работать, так как надо 😀
Схема собрана, устойчивая искра идет. Генерацию импульса сделал на вакуумном триоде. Импульсы шириной 20msec, частота импульсов 120Hz. Напряжение на разряднике ~2.5KV
Т.е. все условия для возникновения радиального электричество созданы.
Дело за малым, осталось снять его и преобразовать в обычное электричество.
Нормального описания выходного транса мне найти не удалось, поэтому делал руководствуясь фотографиями стендов г-на Грея и Гарри Магрэттена.
Диаметр трубы - 110мм, Первичная обмотка ~500 витков, медный провод 0.5, уложены друг к другу в один слой, вторичная (силовая) - 34 витка антенным проводом.
При работе на вторичной обмотке выходного транса - 3.2 вольта переменки. Скорее всего, просто наводки. Пытаюсь разобраться в чем причина. Что нужно исправить, что бы система заработала.
Сейчас играюсь с частотой импульсов, пока без интересных результатов.
А смотрите как можно совместить электрическое поле конденсатора и магнитное витков.
Если два встречных вика сделать из круглых больших дисков с разрезами от центрак периметру и с дырками по центрам. Сблизить их до минимально возможного растояния через фторопластовую пленку. В центр воткнуть ферритик-магнитопровод.
Зарядить эти две пластины-витка как обычный конденсатор медленно И ПОТОМ СОЕДЕНИТЬ В ТОЧКАХ РАЗРЕЗОВ один диск с другим двумя перемычками т.е. замкнуть конденсатор. ток сделает виток по виткам дисков-обкладок при участии магнитопровода всязь по магн полю будет сильнее.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
А между встречными витками - пропадает натяжение , легче становиться повернуть , и вся сила расходуется на растяжение снаружи .
Так смотри как получается, в участке между двумя встречными катушками магнитопровод как бы потерял свои свойства...стал чем угодго только не магнитопроводом. Силы растягивающие домены по противоположным направлениям равны, достаточно легоничко внешним но уже направленым полем развернуть доменчики в какое то одно, желательно третье направление между противоположными "кабинами машинистов" и потом отпустить бифилярные поля. Управляющее рабочее поле будет что то в роде базы транзистора .. малым током управляет в итоге большей потенциальной энергией поляризации доменов магнитопровода.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
shkaf Пост: 367909 От 28.Apr.2012 (15:31)
.. малым током управляет в итоге большей потенциальной энергией поляризации доменов магнитопровода.
Если ты имеешь ввиду перпендикулярное третье поле- то они не будут
взаимодействовать... почти.
Вот в этом почти и есть хитрость- именно там возникает термомагнитный эффект. Сердечник можно охладить таким макаром, естественно при условии что не загонишь его в насыщение, иначе тепла выделится больше чем поглощение.
Я понял..
Однако у меня сейчас довольно смешной трансформатор получился.
Вечером нарисую или сфоткаф а щас на словах обясню.

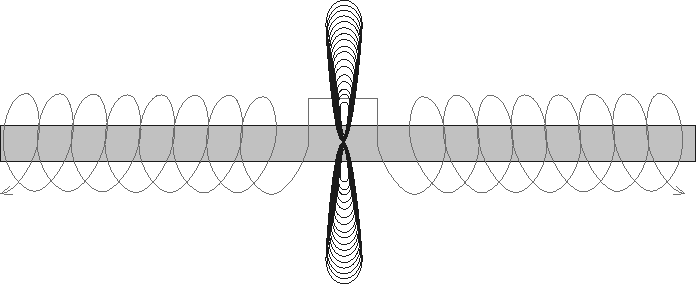

Ферритовый стрежень на нем кроссировкой намотаны две катушки витков по 10 растояние между катушками 3 см. катушки включены встречно.
На эти катушки разряжается через разрядничек конденсатор 1000пф подзаряжаемый от источника 4кв. 0коло 300 гц.
Уже секунд через 30 феррит между катушками прилично нагревается, Но интересно не это.
Если отдельной независимой катушечкой (приемником) с маленькой лампочкой 24v 10 вт поднести эту катушечку прямо к ферриту между катушками дыркой катушки направить на стержень, лампочка прекрасто горит. Но если развернуть эту катушку в плоскость паралельно катушкам на стержне и попыдвигать ее плотно к одной их катушек в надежде на то что м. поля из катушки на стержне замкнутся через центр индикаторной катушки то ничего не получается и лампочка не горит.
Тоесть м. поле вылетает как бы из ферит.стержня на участке между катушками проходит через центр витков индикаторной катушки ну и дальше видимо замыкается через участки за катушками.. только как м. поле поймет к какому из концов двигаться, концы магнитопровода-стержняо все с одной полярностью торчат за катушками??

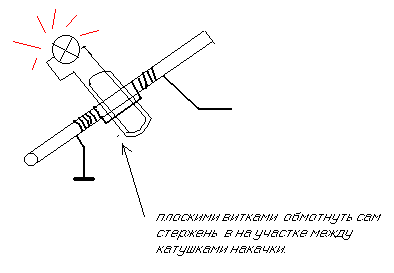

Еще одно дополнение.. если провод смотать колечком пусть 10 витков и потом это колечко сжать чтоб небыло совсем дырки в колечке и потом этой лентой обмотнуть стержень прямо в нахлест один конец сплюснутых витков заскочит на начало то лампочка оочень прекрасно будет светиться ..лучше чем просто круглым витком прижатьк стержню.
434 Размер: 3.32 KB
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
Тоесть м. поле вылетает как бы из ферит.стержня на участке между катушками проходит через центр витков индикаторной катушки ну и дальше видимо замыкается через участки за катушками.. только как м. поле поймет к какому из концов двигаться, концы магнитопровода-стержняо все с одной полярностью торчат за катушками??
А ты наверное думал, что я из пальца высосал те картинки с постоянными магнитами полюсами в "лоб".😬
Ты похоже уже опять забыл... Магнитное поле - ЭТО СИЛА!!!
Она не движется. Она ПРИЛОЖЕНА(действует).
лучше чем просто круглым витком прижатьк стержню.
Действие этой силы обратнопропорционально расстоянию от точки приложения силы.😊
Ты похоже уже опять забыл... Магнитное поле - ЭТО СИЛА!!!
Она не движется. Она ПРИЛОЖЕНА(действует).
само собой, а где я про движение чо-то упомянул? Двиаться имелось в виду определиться с направлением замыкания линий каждой из катушки.
Про направление линий магн поля было но не более. Это как если посмотреть на рельсы ЖД невозможно же сказать куда направлены рельсы.. можно только указать два направления но сказать откуда они идут и куда нет.
Интересно же не это правда? А то с какой легкостью магн поле покидает сам стержень магнитопровода в том месте (между катушками) где нет физического разрыва-зазора!! Но ДЛЯ МАГН. ПОЛЕЙ ЗАЗОР таки образовался. И это явно от того что домены феррита вывернулись "наизнанку" относительно какого то виртуального центра меджу катушками. Потом после обрыва тока домены еже и вернут часть энергии когда будут возвращаться в свое прежнее сбалансированое состояние.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
Кубич Пост: 367850 От 28.Apr.2012 (08:58)
? Все поля должны быть полями кручения,
...Хотя, может что-то из моего текста и видно...
Так именно это и видно, что кручение невозможно без растяжения и сжатия.
Это отдельно стоящий кубик можно повернуть без растяжения.
А у нас сплошная однородная среда- поворот любой части растягивает
место соединения с целым.
Вот в этом натяжении как в резине запасается энергия, и она обязательно вернет кубик в исходное состояние. как только пропадут
силы поворачивающие кубик.
А между встречными витками - пропадает натяжение , легче становиться повернуть , и вся сила расходуется на растяжение снаружи .
С самого начала говорю про растяжение и сжатие, только обзываю это деформацией. Похоже мы давно толкуем об одном... Только у меня среда, эфир, это ячеистая структура, и вся эта структура упругая до ... Если где-то надавишь, то вся махина на место вгоняет эту выпуклость. Этой ответной реакцией определяется противо ЭДС.
_________________ Кнопка с крестиком в правом верхнем углу экрана - портал в реальный мир.

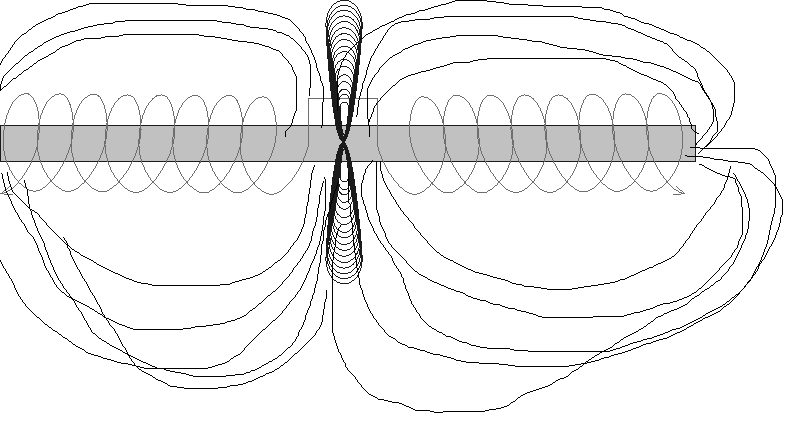

на самом деле м.поля от каждой из катушек все же возвращаются (замыкаются) раз в приемной катушке с лампочкой наводится ЭДС. И ток этой эдс пректрасно влиянет на ток двух катушек возбуждения.
Т.е пока без радиальных чудес.
000 Размер: 13.97 KB
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
Если две цидиндрические катушки плотненько поставить рядом ток в катушках в одном напралении. Катушки при этом естественно будут отталкиваться одна от другой. С торцов катушек-соленоидов магн поля будут одноименной полярности. Т.е магн поля по центрам катушек будут встречными, что так же будет способствовать ускоренному росту тока в катушках.
Интересный вот какой момент.. если несколько таких катушек например 3 все запитать паралельно плотненько стянуть их. То магн поля будет замыкаться по наружнему направлению вдоль группы катушек.
Достаточно по краям всей группы катушек расположить приемные катушки, как все магн поля проскочат через витки приемных катушек.
Польза в ускореном токе накачки. Т.е в больших импульсных мощностях.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg

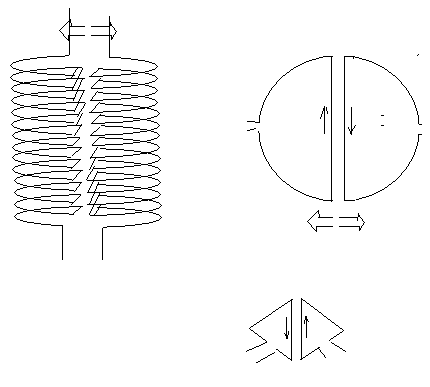

Витки катушек совсем не оязательно должны быть круглыми.. вполне могут быть полукруглыми , да хоть треугольниками.. еще лучше отталкиваться будут. Площадь соприкасания проводников с током в разном направлении больше и плюс магн поля через центры полукруглых или треугольных катушек, все будут оттакивать встречные катушки.
трк Размер: 4.40 KB
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
shkaf Пост: 368027 От 29.Apr.2012 (09:55)
Если две цидиндрические катушки плотненько поставить рядом ток в катушках в одном напралении. Катушки при этом естественно будут отталкиваться одна от другой. С торцов катушек-соленоидов магн поля будут одноименной полярности. Т.е магн поля по центрам катушек будут встречными, что так же будет способствовать ускоренному росту тока в катушках.
Интересный вот какой момент.. если несколько таких катушек например 3 все запитать паралельно плотненько стянуть их. То магн поля будет замыкаться по наружнему направлению вдоль группы катушек.
Достаточно по краям всей группы катушек расположить приемные катушки, как все магн поля проскочат через витки приемных катушек.
Польза в ускореном токе накачки. Т.е в больших импульсных мощностях.
Так вся энергия между катушками, раз у них встречные поля, уйдёт в тепло. Что там для приёмных останется?
Я вот думаю, как можно извлечь(захватить ) ту энергию, что у Грея катушки раскидывает. Ведь, если я прав, пост/http://www.skif.biz/index.php?name=Forums&file=viewtopic&p=367888#367888 , Это то же вариант получить СЕ. Грей - то зачем этот фокус показывал? Там энергии, вот таким образом как это делает он, запастись просто негде. Часть преобразуется в тепло, а часть волной уйдёт в пространство со скоростью света. Тогда откуда сила, которая буквально выстреливает импульсом большой мощности. При том, сила эта соответствует структурам обеих полей, т.е. встречно направлена? Вот если между этими катушками установить плоскую катушку, не бифилярку, А сами катушки закрепить, то эту новую силу мы и вгоним в эту плоскую катушку. Хотя может и нет. Ведь для фазового перехода энергию надо запасать в поле, а мы сразу начнём индуцировать её в плоскую катушку и не запасём. Тут похитрее надо быть...😕
P.S. Катушки поперёк ставить вокруг зазора между основными... Тогда не помешаем запасать... Но, а извлечь? 😘
_________________ Кнопка с крестиком в правом верхнем углу экрана - портал в реальный мир.
Тут короче репу чесать не надо. Хаббард этот кроссворд разгадал. И накачивать энергию в центральный магнитопровод там надо импульсами от искровика. А сам магнитопровод будет ферритовым кольцом. Но начинать опыты буду с сетевого напряжения -50гц. Погоняю синус, погляжу осциллографом, померею токи...
_________________ Кнопка с крестиком в правом верхнем углу экрана - портал в реальный мир.
Кубич Пост: 368054 От 29.Apr.2012 (15:47)
P.S. Катушки поперёк ставить вокруг зазора между основными... Тогда не помешаем запасать...
Так это самое главное- Два поперечных МП не взаимодействуют между собой.
Поэтому от поперечной катушки нет обратной эдс индукции.
Но раскачивать надо не простыми катушками- а флэйбэчными.
чтобы вернуть в источник энергию раскачки.
Сколько уж лет говорю- возьмите два встречных флэйбэка, очень интересная штука. Чего как китайцы ждете картинки.
Не будет пока картинок. Пока...
Кубич Пост: 368054 От 29.Apr.2012 (15:47)
Тогда откуда сила, которая буквально выстреливает импульсом большой мощности.
А вот откуда, ток в катушках встречный значит в принципе совсем не важно где плюс где минус у источника питания двух катушек.
В качестве источника питания заряженый конденсатор, Конденсатор подключается к двум катушкам,
1) ток резко увеличивается по катушкам постольку они встречные, от этого большая сила магн.полей.
2) после того как кондер отдаст ток катушкам начннется колебательный процес, катушки начнут возвращать в кондер но поскольку катушкам без разници общее направление тока то катушки всеравно продолжают отталкиваться от тока колебательного процесса заряда-перезаряда катушки и кондера.
Тоесть вся энергия кондера будет толкать две разлетающиеся катушки.
Ничего не пропадает.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
dedivan Пост: 368057 От 29.Apr.2012 (15:57)
... возьмите два встречных флэйбэка, очень интересная штука ...
Обязательно возмем, только хотелось бы понять, ПОЧЕМУ именно два встречных флайбэка, вместо одного с двумя встречными катушками? Думал, рисовал... не вижу разницы! Деда, объясни!
dedivan Пост: 368057 От 29.Apr.2012 (15:57)
Так это самое главное- Два поперечных МП не взаимодействуют между собой.
Поэтому от поперечной катушки нет обратной эдс индукции.

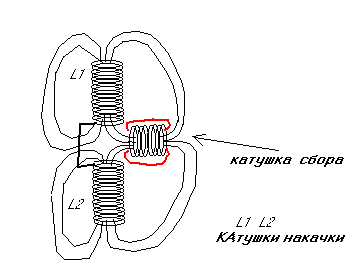

Магн. поле хоть и вылетает поперек у конца катушек раскачки но оно же всеравно пройдет через центр витков той приемной катушки которая установлена поперек и выдет уже с другого конца по центу витков замкнется с началом катушки накачки.
Это всеравно если на колечко магнитопровод намотать две катушечки одну скажем на 12 часов вторую на 15 часов. То внещне одна катушка будет поперек другой, но магнитная связь от этого не будет значительно меньше.
Или я не так понял про катушку поперек ???
3231 Размер: 4.08 KB
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
Кубич Пост: 368054 От 29.Apr.2012 (15:47)
P.S. Катушки поперёк ставить вокруг зазора между основными... Тогда не помешаем запасать...
Так это самое главное- Два поперечных МП не взаимодействуют между собой.
Поэтому от поперечной катушки нет обратной эдс индукции.
Но раскачивать надо не простыми катушками- а флэйбэчными.
чтобы вернуть в источник энергию раскачки.
Сколько уж лет говорю- возьмите два встречных флэйбэка, очень интересная штука. Чего как китайцы ждете картинки.
Не будет пока картинок. Пока...
Ещё раз про флэйбечные катушки. После небольших рассуждений пришёл к выводу, что предлагаешь ты две встречных теслы с небольшим числом витков вторичек. С их помощью и можно вернуть энергию назад, в источник. А вихрь между катушками не куда от нас не денется и от импульса к импульсу его потенциал будет расти пока не произойдёт пробой. Тогда образуется мощное поле, энергию которого мы и снимем поперечными катушками.
_________________ Кнопка с крестиком в правом верхнем углу экрана - портал в реальный мир.
А ведь и правда, что то да есть тут!
Две встречные катушки на трубке ЛДС по 10 витков без магнитопровода растояние между катушками около 1см. Контролькая катушка тоже 10 витков.
Если подключить только одну катушку и прямо поверх ее контольную катушку то лампочка горит тусклее, чем эту же катушки чуть сплюснуть и приложить перпендикулярно в зазор между двух встречных катушек. И это не смотря на то что витки не плотно прижаты в трубке и не полностью на 360 градусов охватывают.
Тут конечно понятно что ток через две встречные катушки больше чем через одну,
но это же и хорошо.. значит эффективнее функционирует.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
Кубич Пост: 368077 От 29.Apr.2012 (19:08)
где-то пропустил уроки по англ.
Ну ты что, это класика- Терминатор : ай ил би бэк.
Я вернусь обратно- современные ключики позволяют вернуть
в источник до 99,7% энергии запасенной в магнитном поле.
Так что если поймаешь хотя бы 1% продольки - это уже СЕ будет.
shkaf |
Post:367906 - Date: 28.04.12(14:19)
