здравствуйте, подскажите можно ли прикрутить к этому генератору транзистор и им задавать раскачку катушки зажигания?

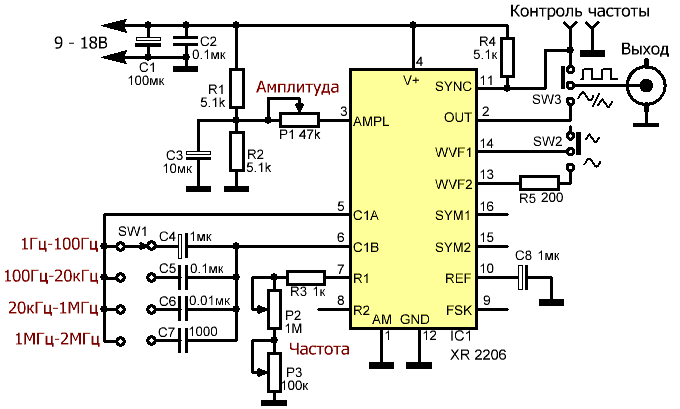

вот описание схемы :
Диапазон частот разделен на четыре поддиапазона:
1. 1 Гц-100 Гц,
2. 100Гц-20кГц,
3. 20 кГц-1 МГц,
4. 150KHz-2 МГц.
Точно частоту можно выставить, используя потенциометры P2 (грубо) и P3(точно)

Регуляторы и переключатели функционального генератора:
P2 - грубая настройка частоты
P3 - точная настройка частоты
P1 - Амплитуда сигнала (0 - 3В при питании 9В)
SW1 - переключатель диапазонов
SW2 - Синусоидальный/треугольный сигнал
SW3 - Синусоидальный(треугольный)/меандр

Для контроля частоты генератора сигнал можно снять непосредственно с вывода 11.

Параметры:
Синусоидальный сигнал:
Амплитуда: 0 - 3В при питании 9В
Искажения: менее 1% (1 кГц)
Неравномерность: +0,05 дБ 1 Гц - 100 кГц

Прямоугольный сигнал:
Амплитуда: 8В (без нагрузки) при питании 9В
Время нарастания: менее 50 нс (при 1 кГц)
Время спада: менее 30ns (на 1 кГц)
Рассимметрия: менее 5%(1 кГц)

Треугольный сигнал:
Амплитуда: 0 - 3В при питании 9В
Нелинейность: менее 1% (до 100 кГц)
плата в формате .lay [ссылка]

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

Ну а почему нет? Только для бобины 10 кгц - потолок. 😬

просьба к знающим как это "прикрутить транзистор для задавания катушки" сделать, объяснить как же прикрутить... меня в этом генераторе прельщает многофункциональность и наличие платы в формате ЛУТ.

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

Припаять транзистор в непосредственной близости к катушке, можно и к ней. Для высоких частот, я бы намотал сверху бабины дополнительную обмотку и переключал совместно с конденсаторами. Смотри Сх.

спасибо!! впринципе мне высокие частоты и не нужны.... а вот можно для особо не курящих обьединить две схемы.... а то чегото я не ..... транзистор 972 паяется к выходам генератора? получается питание раздельно у генератора свое и у катушки свое? а есть какая нибудь защита от КЗ?а можно на бумаге идею с высокочастотной обмоткой включающейся вместе с конденсатарами на аттенюаторе? или в этой схеме лучше применить ТДКС ( он помоему на более высоких работает)?

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

решил использовать в качестве трансформатора не катушку зажигания а ТДКС, так как он работает на более высоких частотах, прошу помочь знающих... как прикрутить и какой транзистор или схему чтоб связать этот генератор с ТДКС, буду очень благодарен. спасибо

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

Может поможет [ссылка]

все ясно! спасибо! так понятно 😊
единственный последний вопрос.... предложенная схема будет нормально работать если подать ей синус или пилу? или лучше не пытаться?

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

IRF840 можно прямо запитать от цифрового выхода XR2206 через резистор 1Ком. Все провода в навес. Все будет работать. Синус и треугольник напрямую IRF840 не раскачают. Нужны будут промежуточные транзисторы усиления. Лучше поставить IRF740 так как у него мах ток 10А, а у IRF840 - 8А. Для катушки зажигания 8А маловато будет. Транзистор желательно поставить на радиатор 10*10см - дюралевый или медный, если предполагается долго работать.😊

Ну зачем-же давать такие советы:

пару-десяток ом, не более. Точнее можно рассчитать зная предельную частоту сигнала поступающего на затвор, нагрузочную способность выхода микросхемы и емкость затвора транзистора.

_________________
Говорите говорите, я всегда зеваю когда мне интересно. 99,9% всех СЕ устройств, - от неправильных измерений

я решил использовать не катушку а ТДКС он более высокочастотен.... подключать буду вот так как в статье [ссылка]

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

Взаимно: Ну зачем-же давать такие советы. 😎 У IRF-ов на входе
стоят полевики, которые управляются напряжением, а не током. Недавно делал на 820 и 630 управление галогенкой от интегрального таймера. Частота 40 кГц, резистор 1кОм. Все в ажуре. Вход полевика - это емкость - образно. В момент переключения появляется пичек. Посмотрел сейчас на модели инт. таймера(ексара модели у меня нет) при 1кОм пичек переключения по базе 8ма, а при 2 Омах он равен 80ма!!!. Если не боитесь потерять транзюк - флаг вам в руки.

нда... печально все это. Небось электронщик ?

_________________
Говорите говорите, я всегда зеваю когда мне интересно. 99,9% всех СЕ устройств, - от неправильных измерений

капец просто 😀
что то похожее происходит когда политики принимают судьбоносные решения для простых людей, совершенно не представляя реалий их жизни, а руководствуясь лишь бредом амерских агентов влияния работающих у них советниками....
ну а по теме
для управления большой емкостной нагрузкой применяют специальные мс драйверы.
(вход мощного полевого транзистора представляет собой нелинейную емкость)
и при крутых фронтах ток необходимый для быстрого переключения по затвору может достигать единиц ампер

_________________
мкл1 sharp

Уважаемые, давайте вы будете выяснять степень IQ в другом месте, пока мне ничего конкретно не сказали по связке генератор и [ссылка] + ТДКС и режимы генератора....

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

товагищь пгосто не видел затворов потяжелее... Рекомендую ТС4422 в корпусе ТО220-5 , сказка! IRFP460 с капаситансом 7 нан уверенно качает до мегагерца, фронт на 1 мГц 110 нс. По крайней мере никто другой , кого знаю, не справлялся с этим так.

А по поводу ссылки - так автор же на сайте, зачем у кого-то еще спрашивать? И зачем ТДКСу такие параметры? Он вообще-то свою постоянку и с параметрами по проще выдает...

_________________
"Наука - это то, чего быть не может. То что может быть - это уже технический прогресс" (П.Л. Капица) "Делай, что должно и будь, что будет.."

что вы предлагаете поставить вместо ТДКС? хочется чтоб трансформатор соответствовал хотяб половине того что может генератор? и по поводу ТС4422 в корпусе ТО220-5..... схему присоединения к генератору можно?

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

а высоковольтный трансформатор по люому будет валить характеристику. Что вы получить хотите? Крутизну фронта, при большом напряжении? Например, генератор Маркса... Правда с частотой проблемммма.

Ну если Вас заинтересовал дривер - скачайте шит, там все показано...

_________________
"Наука - это то, чего быть не может. То что может быть - это уже технический прогресс" (П.Л. Капица) "Делай, что должно и будь, что будет.."

я в высокой электронике туп..... генератор нужен для Хаббарда, почему имменно этот генератор.... потому что начал уже собирать....катушка зажигания . по словам, имеет потолок 10 кгц....вот спрашиваю можно ли трансформатор с большей частотой, и второй вопрос как генераторный выход связать с этим трансформатором

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

последний вопрос вообще не понятен..."генераторный выход связать с трансформатором" Генератор это сигнальная цепь, ключевой элемент с драйвером и трансформатор уже силовая. Драйвера тупые электронщики придумали, чтобы согласовать сигнальную и силовую цепи.
Какая схема вам требуется? однотакт? двухтакт?

_________________
"Наука - это то, чего быть не может. То что может быть - это уже технический прогресс" (П.Л. Капица) "Делай, что должно и будь, что будет.."

схема требуется лучшая!!! (безпонятия какая лучше однотакт или бвухтакт) да неправильно выразился...нужно связать сигнальную цепь с силовой....

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

ну так выход генератора соединяете с драйвером, Если двухтакт, то вам необходим полумостовой драйвер, далее его можно поднять однотактными, но предварительно надо сформировать сигнал для второго ключа (мертвое время в двойных драйверах обычно формируется самой микросхемой) ...

Ну и собственно, не разобравшись в азах схемотехники, изобретать Хаббарда, это бежать впереди паровоза...

Самая лучшая схема, это та схема, которая будет выполнять то, что ей предназначено...

_________________
"Наука - это то, чего быть не может. То что может быть - это уже технический прогресс" (П.Л. Капица) "Делай, что должно и будь, что будет.."

так вот схему драйвера мне и надо....
у меня механическая задавалка....
изобретать хаббарда не нужно... нужно повторить 😛. Неудобно повторять с механической задавалкой
я не прошу вас учить меня электронике.... со временем вникну, я прошу просто подсказать драйвер, и сделать трансформатор по пораметрам генератора, для тех же нужд зачем катушка зажигания в Хаббарде.

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей

если бы внятно объясняли параметры, то было бы о чем говорить...

Таки я Вам подсказала драйвер. Даже не драйвер, а Драйвер.
схема подключения драйвера? Ну вы блин даете. Вам лень наббрать несколько буковок в поисковике?

Требуется потрясающее напряжение мозга. чтобы нарисовать эту схему.
Катушка L1, это Ваша КЗ, ТДКС, все, что Вам угодно, лишь бы ключ тянул...

_________________
"Наука - это то, чего быть не может. То что может быть - это уже технический прогресс" (П.Л. Капица) "Делай, что должно и будь, что будет.."

спасибо

_________________
****Если пред тобою великая цель, а возможности твои ограничены, — все равно действуй; ибо только через действие могут возрасти твои возможности.**** С Уважением Сергей
