Первый пост темы: bolt Post: #51365 От:28.12.2006 (22:13) Завтра уже еду детали покупать, так что чуть опоздали с темой.
Остальное после нового года
Всех с новым две тысячи седьмым годом 😬

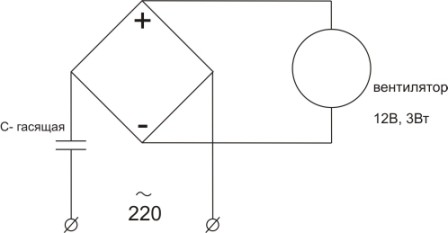

Вопрос. Кто нибудь пробовал подключать вентилятор от компа вот по такой схеме?
Сомнения в том, что питание ведь в импульсном режиме у такого вентилятора происходит, а что тогда будет между импульсами, ничего не сгорит в схеме вентилятора?
.. Размер: 11.03 KB
_________________ \\\"Если ты не умеешь владеть собой, тобой завладеют другие\\\"
(Кроното—Сумус)

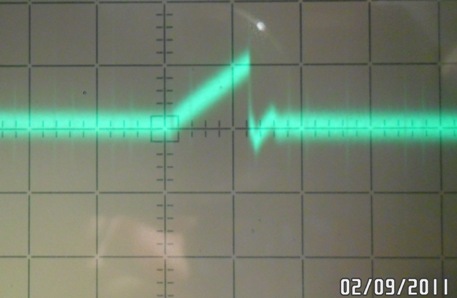

Ну, и куда делся "прямоугольный" импульс, под импульсом "накачки" ???
Получается что моя версия о том, что диод пробит или впаян с неправильной полярностью верна ?
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Получается что моя версия о том, что диод пробит или впаян с неправильной полярностью верна ?
Нет не верна. В том то и дело, что на момент этой накачки, энергии в сердечнике уже не осталось. И поэтому импульс и начинается с нуля. А останься хоть часть энергии от предыдущей накачки, импульс начался бы с какогото значения выше нуля.
Импульс определяет не Энергию, а ток источника.
ТОк вырос мгновенно, значит ключ к источнику подключил активное сопротивление . Мало того, ток имеет совершенно конкретное значение, что-то около 3А. 40В/3А~13 Ом Это то сопротивление, которое МГНОВЕННО подключилось к источнику.
Тем более, ты убрал цепочку 1Ом+8Ом+КД213 и "прямоугольник" в осциллограмме тока пропал. Ничего не навеяло ?
Ищи косяк.
P.S. косяка скорее всего нет, я затупил.
Смотри Post: 323781
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений

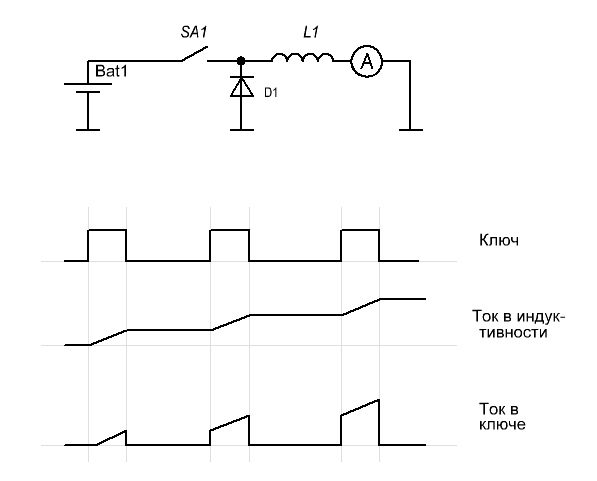

MSN, ток может вырасти мгновенно и без активного сопротивления. Взгляни на диаграмму. (потерями в диоде пренебрегаем). И именно об этом случае говорит TIP.
PS. Ты говоришь, что надо изменить время накачки, исходя из того, что TIP строит импульсный блок питания. Но он ведь уже два раза сказал, что ему надо накачивать уже накачанную индуктивность.
TIP: Энергия накачки будет численно равна площади трапеции под импульсами в самом нижнем графике. Энергия, запасенная в индуктивности, будет возрастать параболически со временем. (как квадрат от времени).
Накачка индуктивности с паузами. Размер: 6.58 KB
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
Вопрос изначально был в другом:
Что потребляется от источника питания, только-ли то, что под треугольником, или все, то что под трапецией.
Так вот, потребление энергии от источника пропорционально току, а значит, всей площади трапеции. Формулу P=U*I никто не отменял.
Амперметр на схеме автора(шунт 1Ом) находится в цепи источника(до цепи шунтирующего диода).
А почему так происходит, это уже второй вопрос, или из-за активного сопротивления в цепи, что я предположил (затупив), или из-за того, что накачанная индуктивность является источником с противоположной полярностью относительно источника питания(что наиболее вероятно), - это уже второй вопрос.
Задача в другом: Человек хочет свести баланс энергий, поэтому брать в учет следует весь ток трапеции, а не только ток определяемый треугольником.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Уважаемый MSN, подскажите пожалуйста как и чем правильно драйвить полевик STW26NM60? пробовал простейшим геном - не очень.. Алекскор говорит нужен "правильный" генератор и родной драйвер. туплю в даташит, мало толку.
спасибо
Вообще-то любой полевик управляется потенциалом, но это когда будет заряжена затворная емкость. А вот для этого от генератора требуется ток. И для этого люди придумали драйверы, другим словом усилители тока. Причем.
Ток нужен как для заряда затворной емкости, также он будет протекать при ее разряде. Время заряд/разряд определяет задержки включения/выключения полевика.
Иными словами от того, какой ток сможет отдать драйвер для заряда затворной емкости, будет зависеть время включения/выключения полевика. Это очень важный параметр, так как во время этого переходного процесса переход транзистора находится в активном режиме, а активный режим это тепловые потери. Их называют динамические потери. Выбором драйвера ты "соглашаешься" на определенную задержку и миришься с каким-то количеством потерь в ключе (динамические потери).
Оценить время заряд/разряд затворной емкости можно по формуле Q=I*t, t=Q/I
Заряд затвора берется из даташита на конкретный полевик, ток затвора из даташита на драйвер.
Увеличивай значения тока в 2-3 раза, это по простому, так как заряд растет по экспоненте, а тебе ждать некогда 😀
Драйвера, выбирай исходя из ассортимета поставщика и необходимому тебе току.
Это так, очень упрощенно, для начала, чтобы воткнуться в тему.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Подскажите, пожалуйста, возможно ли собрать схему для импульсного питания электродвигателя постоянного тока? Чтобы регулировалась длинна импульса и паузы между ними, импульсами?
В голову приходит полумост, нагруженный на транс с ферритом, а на выходе синхронный выпрямитель на полевиках. По-моему, только так получится более-менее приемлемый КПД. Про тонкости реализации говорить я пока не готов.
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
Алексей0878 Пост: 324787 От 07.Sep.2011 (21:52)
Деда откуда 90? По пачпорту не больше 5А на такое напряжение...
Надо хоть малость знать устройство компа.
на материнке есть свой блок питания.
В рассматриваемой схеме регулятора напряжения используются дроссели PA2080.161NL компании PULSE с ограничением по току 40 A, но понятно, что даже при таком ограничении по току вполне достаточно шести фаз питания процессора и имеется большой запас для экстремального разгона процессора.
