Первый пост темы: Yarston Post: #140632 От:10.11.2008 (19:16) Всем привет
На днях эксперементировал с ВВ качером на кт805. Фитонил так себе, но имели место интересные физиологические эффекты. Пока не сгорел последний кт805. Потом пробовал с кт809, кт816, кт853 - не работает. Сначала подумал, что где-то пробило вторичку (на неё несколько раз по неосторжности дуга попадала), сделал новую - 80 витков на болванке калибра 80 мм - так же. Как правило, простые схемы капризны в наладке и требуют более качественных компонентов. Поискал в гугле, яндексе, яху - схема одна и та же.
Кто - нибудь знает, как улучшить эту схему с сохранением основных свойств? И ещё, имеет ли она отношение к тесле с разрядником по эффектам?
ДедИван вы правы, мощность та же. но выхода я такого не получал. В качер не получается такой ток загнать в силу его не совершенства.
Ток в таком режиме можно изменять фактически от нулю до десятков ампер, напряжение будет соответственно изменятся, и мощнось импульсов соответственно тоже, чтобы зажечь лампу дневного света хватает 80 витков вторички и 2а накачки.
При 8а катушка начинает светится из нутри. первичка конечно греется это нармально.
пробывал на разных сечениях керна, чем толще тем больше можно туда энергии загнать. полевик на 300 в не держит обратные выбросы 5 витков первички, его стабилитрон не дает дальше расти напряжению. Ну это пол беды.
режим отличается тем что этой же катушкой можно создать импульсов гараздо больше чем в обычном режиме.
допустим что в обычном режиме катушка может обеспечить нарастание тока до 10а 10000 раз в секунду, а на моем режиме эта же катушка может достигать этого тока 150000 раз в секунду. это напрямую указывает что индуктивнось падает во много раз, а вот снимается напряжение уже с полной индуктивности т.е. с полной. параметрическую индуктивность видите ? да это ладно се там точно нету, по крайней мере пока. пока я не научился сохранять энергию и использовать ее в нужном режиме. режим можно воспроизвести и не циклически но я пока думаю как это сделать.
PrOpOvEdNiK Пост: 319537 От 09.Aug.2011 (12:28)
да это ладно се там точно нету, по крайней мере пока. пока я не научился сохранять энергию и использовать ее в нужном режиме.
СЕ там есть. я уже показывал эти картинки
И трансик для этого совсем дохлый использовал.
Неа она у него зациклована🤢
Рекомбинация ионов на иголке чего стоит )))
Тоесть они все хором устремились рекомбинировать на иголку в конец ...😬
А какого хера ?
А может просто плотность тока на острие иглы + высокая температура разряда в газе ? плавит нашу иголочку ?
Тепловая энергия в канале может и накапливаться в следствии удержания ионов электрическим полем например в обасти разряда и плохой теплопередачи газ-металл .
ДедВаня еще хотелось бы узнать что за трансформатор и какая накачка у вашего трансформатора? Судя по разряду накачка импульсная, разряд какого то высоковольтного конденсатора на первичку трансформатора, а уже со вторички разряд между свечами зажигания, я правильно понял?

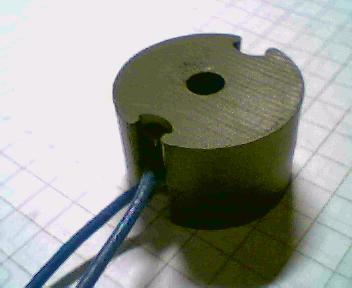

Обычный флэйбзк на 840 полевике, от 12 в , ток в пике 6 ампр.
Но как и у тебя чуток в насыщение залазит.
Просто феррита немного- и потерь немного.
первичка 4 витка вторичка 60.
6Кв - больше с него не снимешь- размеры маленькие- шить начинает уже внутри.
Хм. Это жжж не спроста, на простом меандре такой искры не получить, значит есть еще какой то секрет в вашем трансформаторе, потому что в моем режиме явно не 80ма потребляется. И такого разряда тоже как у вас не наблюдается. Только при повышении тока можно до таких размеров как у вас дугу расстянуть.
Некоторые люди никак не могут удержатся что бы не влезть в чужой разговор, да еще и с умолчать при этом.
ДедИван значит у вас хороший ключь который не мешает напряжению расти и минимум межвитковой емкости. но опять же игла у вас не плавится. значит выходная мощьность на уровне. ради интереса лдс не пробывали зажигать ?
у меня 1мм провод плавится. при этом дуга похожа на пламя. бумага просто сразу испепеляется.
dedivan Пост: 98245 От 28.Jan.2008 (07:58)

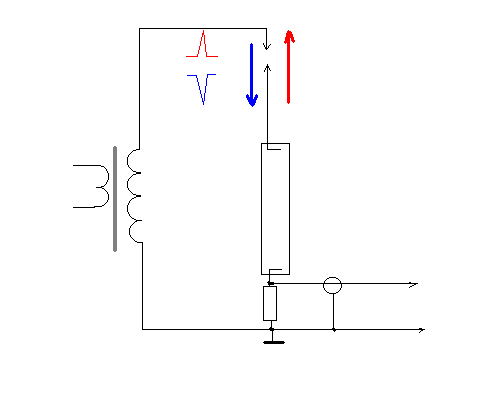

Если есть запасные полевики, можешь вместо воздушного разрядника
включить газовый с большим коэфициэнтом размножения электронов.
В качестве него можно использовать ЛДС ку без накала, можно
даже сгорешую.
Выбросы тока , которые дает она сразу заметишь, если успеешь до того
как полевик задымит.
Для предохранения полевика от них полезно поставить в исток 0,1 ом
и зашунтировать сток на землю емкостью 500 пик на 1,6- 3 кВ.
Обязательно высоковольтной емкостью. Обычные пробивает.
Выбросы смотри на истоке, обязательно делителем.
Ток в разряде можно мерять трубкой из фольги намотанной на стекло колбы.
Согласен в импульсе ток громадный, я это уже на себе почувствовал, и не раз наблюдал. Но не разу не видел что бы на 180 витках было такое напряжение, это еще под нагрузкой. нагружал умножителем на выходе 5см разряд, это окало 100 КВольт, и с провода разряд уходит, а это дополнительная нагрузка . Я конечно у деда незнаю какая нагрузка была но это решающий фактор в определении напряжения выброса, без нагрузки он может и в него уходить. И судить что он высоковольтный в этом случае нет смысла.
Я эти чудеса научился обьяснять проще. первая волна уходит в лампу, она отражается ворачивается к катушке и катушка в это время поспевает со следующей волной и они складываются по напряжения, а ток хвать уменьшается, и баланс мощьностей не превышает 1. Уж сколько раз я сам себя на этом ловил. так что пока я не увижу глазами что ген работает автономно я не поверю. у меня даже один раз было чудо, перед диодным портом 18в меандр а после 12в. я думал глючит меня сто раз перепроверил. но 6В куда то бесследно исчезали, и это на диодах шотки. ну вот падает на каждом диоде по 3в хоть убейся. потом разобрал и больше у меня такого не получалось.
чудеса..!
с уважением
dedivan |
