Виталя Пост: 314303 От 30.Jun.2011 (22:33)

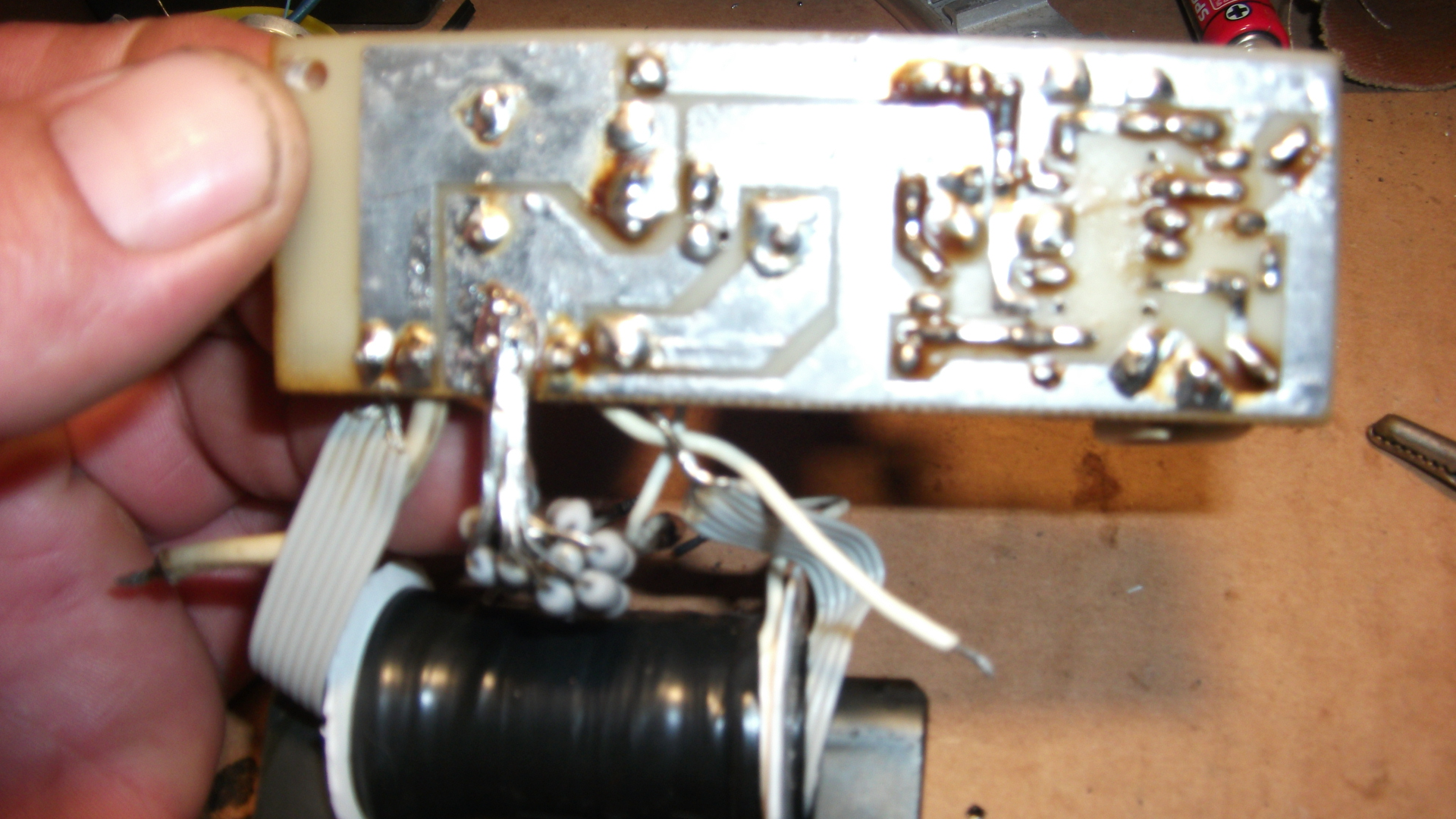

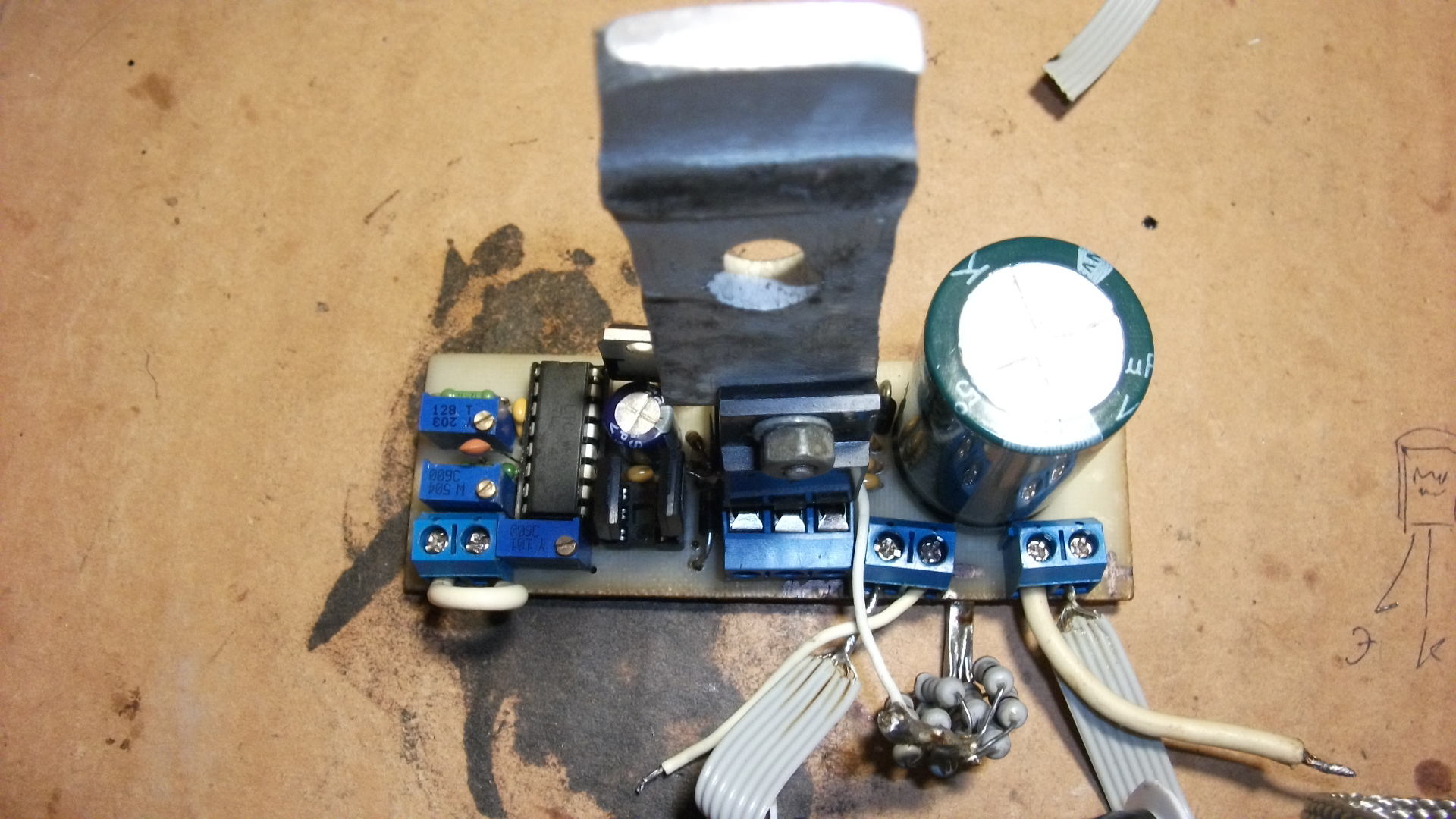

-Сделал первую в своей жизни платку, "принтерно-утюговым" методом😊.
Виталя ! Я горжусь таким земляком !!!
Это всё конечно хорошо😊,
Но: "Спарта начала погибать именно с того времени, как начала праздновать даже самые маленькие и незначительные победы...
В былые времена им бы и в голову такое не пришло..." (С)точно не помню😛
roman-uhf Пост: 314443 От 01.Jul.2011 (20:48)
"Спарта начала погибать .........
Роман ! Не боись ! Как для сварщика - большое достижение! Тут ведь куча людей имеющих специальное образование и даже очень специальное, кроме чесания языка , похвастать нечем. Так что на этом фоне - очень даже !
Расслабься, Рома😎 😎 😎 . "Далеко" нам до СПАРТЫ😊. "Будем жить." (Х.Ф. " В бой идут одни старики".) Да и ПОБЕДУ, пока никто не празднует. ЭТО, только всего лишь моя, маленькая личная победа, над собственным НЕВЕЖЕСТВОМ😊. То что для многих из Вас, является - "само собой разумеющимся", для меня - ВЕЛИЧАЙШЕЕ ОТКРЫТИЕ😊.
Обычная упругость. Как у резинки.
======================================================================
выходит что как у резинки...
однако есть упругость а оттолкнуться от этой упругости не получается.. вязнем в ней.. как лягушка в сметане.
Получается что и лягушка тоже из этой же сметаны. Может только дергаться трошки но не перемешаться.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
запускаем категорией Теслы.

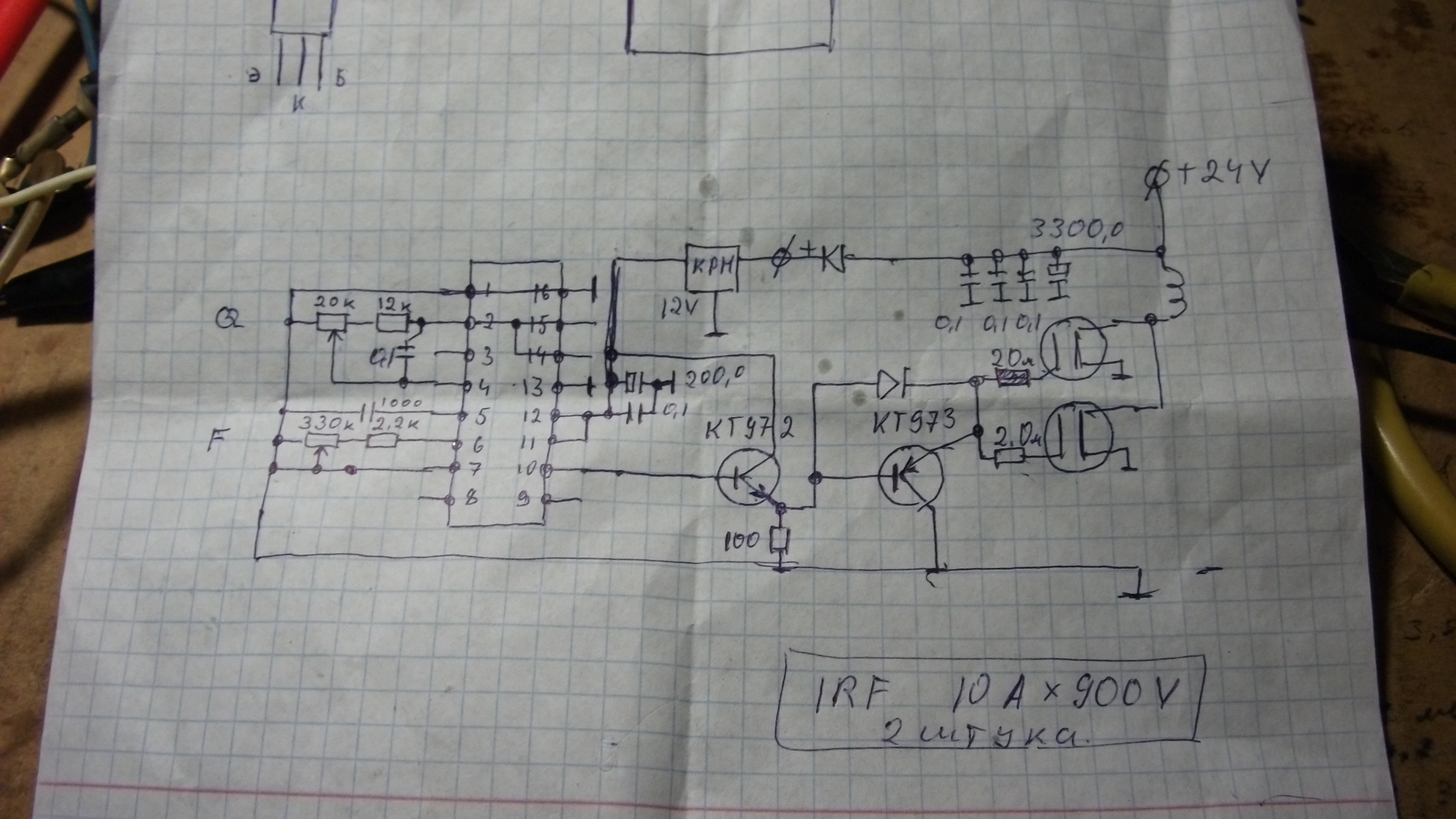

Напрямую только запасенной дросселем потенциалом нехорошо на нозкоомный низкоиндуктивный виток-индуктор. Сам дроссель в этом случае будет индуктором. а с разрядом конденсатора этот вопрос снимается.
Тут чем еще хорошо... требования к скорости ключа невысокие.. важно максимальное допустимое напр к-э.. щас есть ключики до 5 кв держат. можно и самый обычный от строчной развертки тв подыскать 1.5кв не вопрос. на частоте в 10-30 кгц самое то.
.. Размер: 4.21 KB
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
при желании можно жестко управлять лавинным пробоем ключа внешними управляющими импульсами, потенциал питания чуть ниже лавинного пробоя, а внешний короткий импульс добавит потенциал до пробойного... это так.. для уверенности.. вряд ли это понадобится когда.
... Размер: 3.14 KB
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg

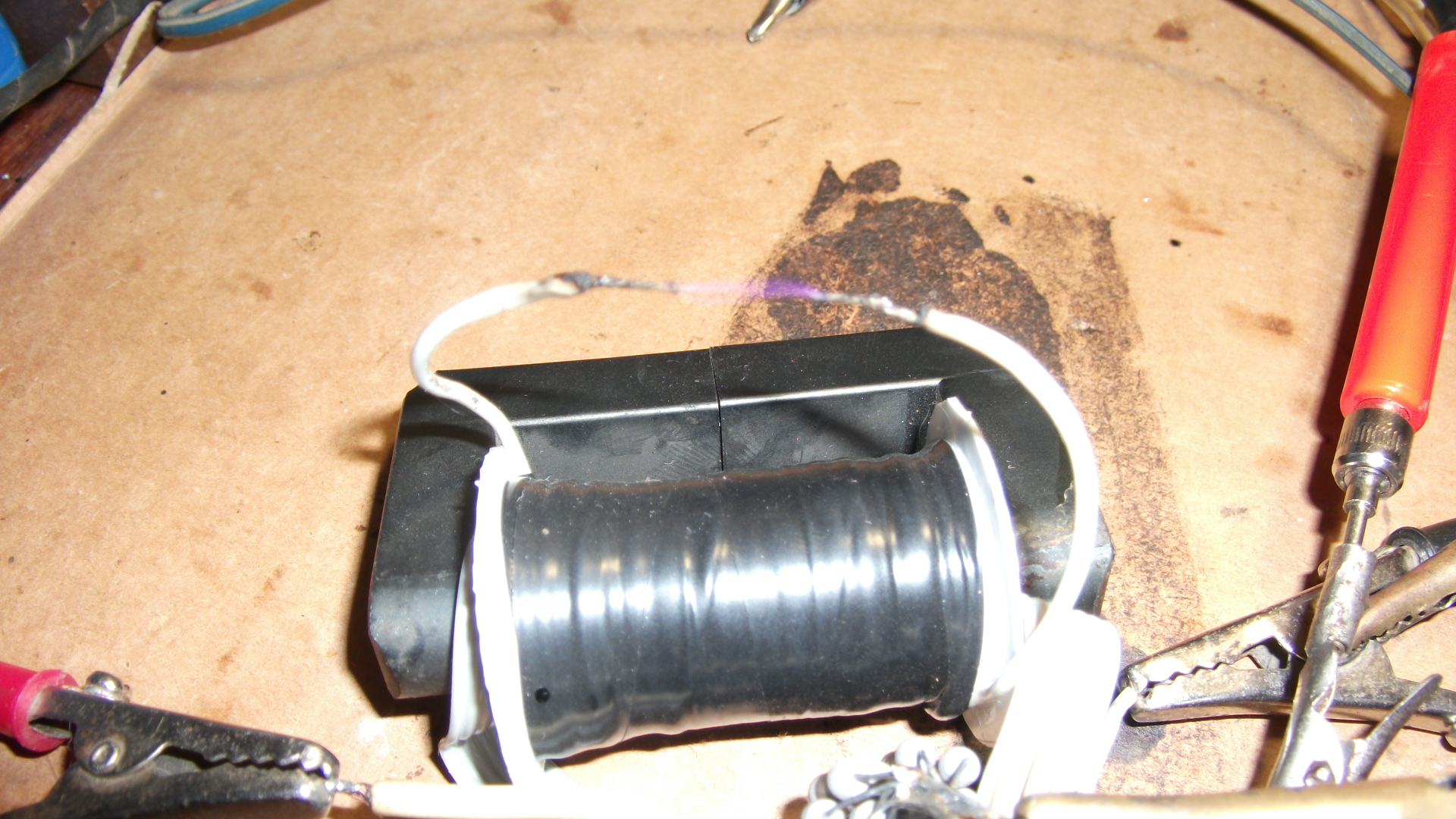

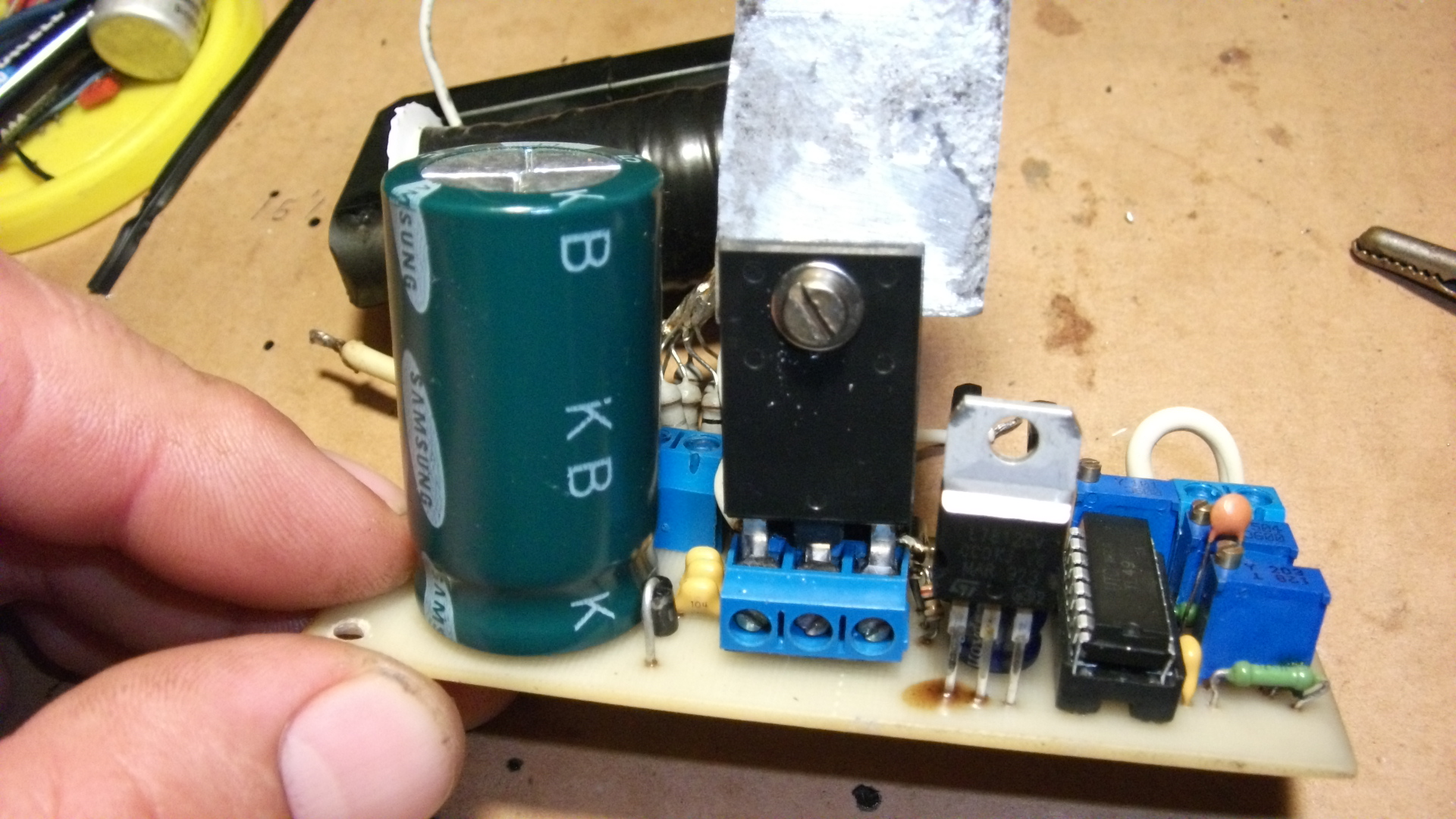

"Запустил"😊. Пока, без пояснений... . Сам ещё не разобрался😊. Но - работает. "Завёлся"😊, с "пол-тыка"😊. "Токовый" резистор = 0,01 Ом. Стоит, в "истоке".

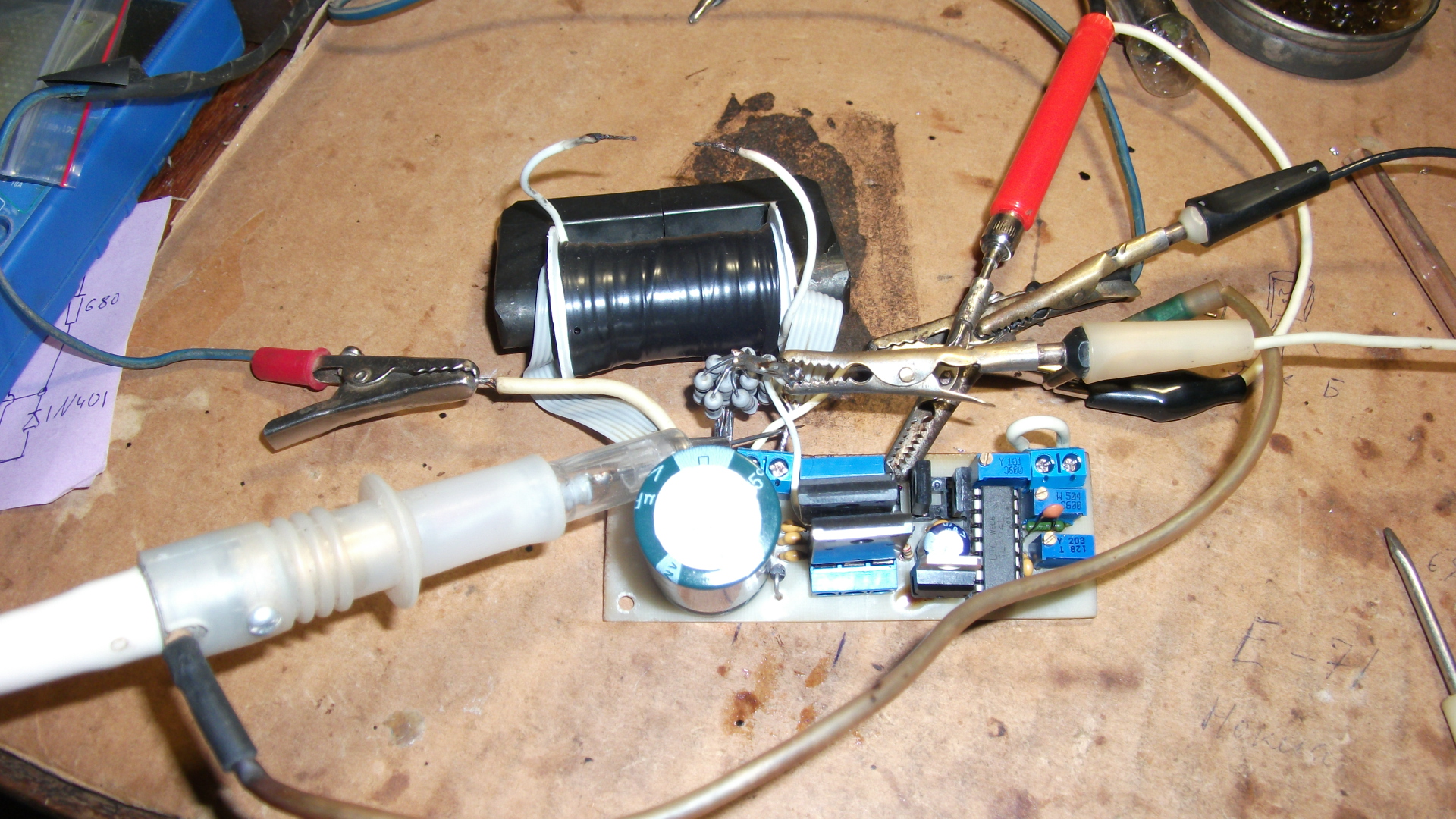

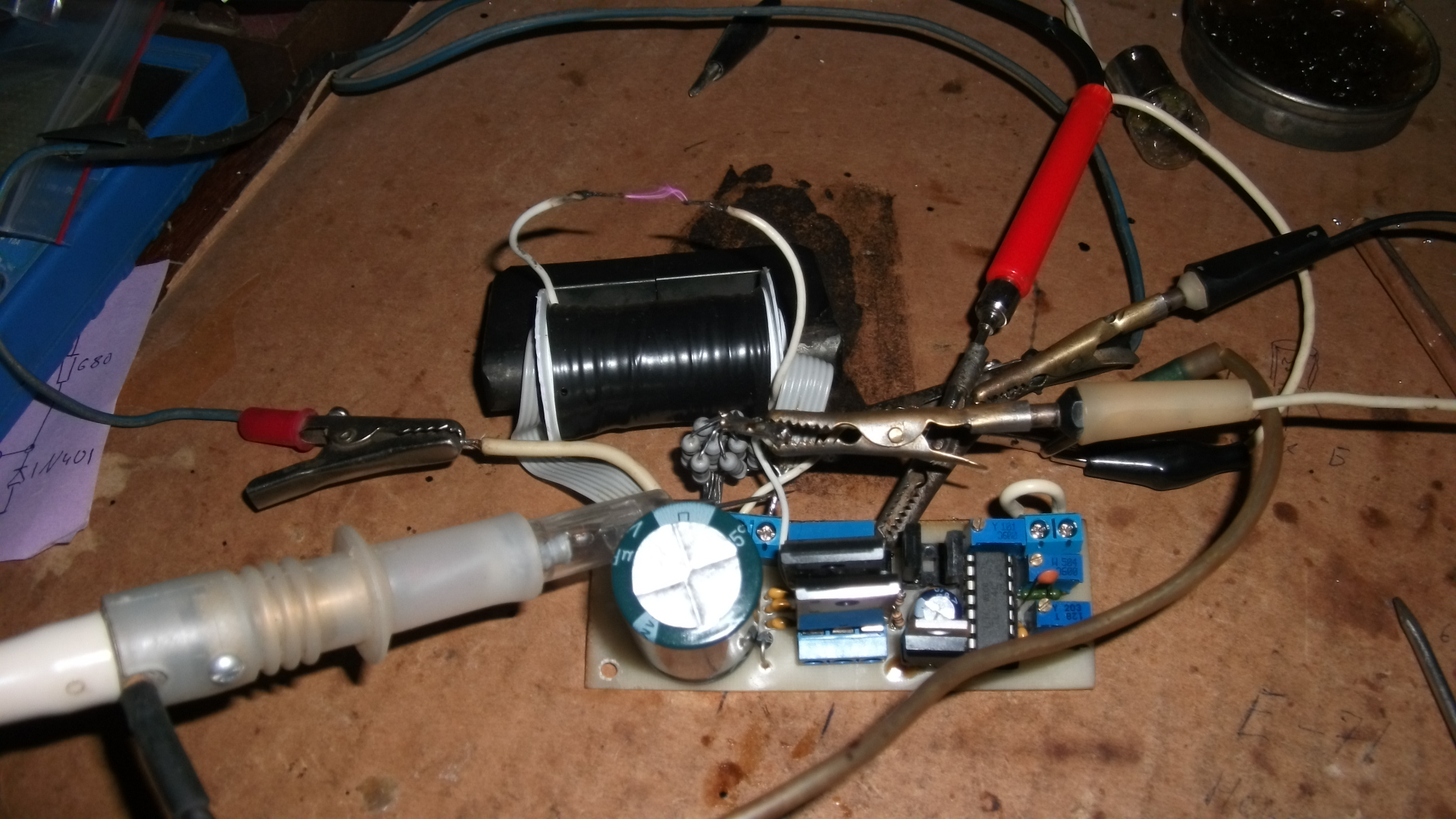

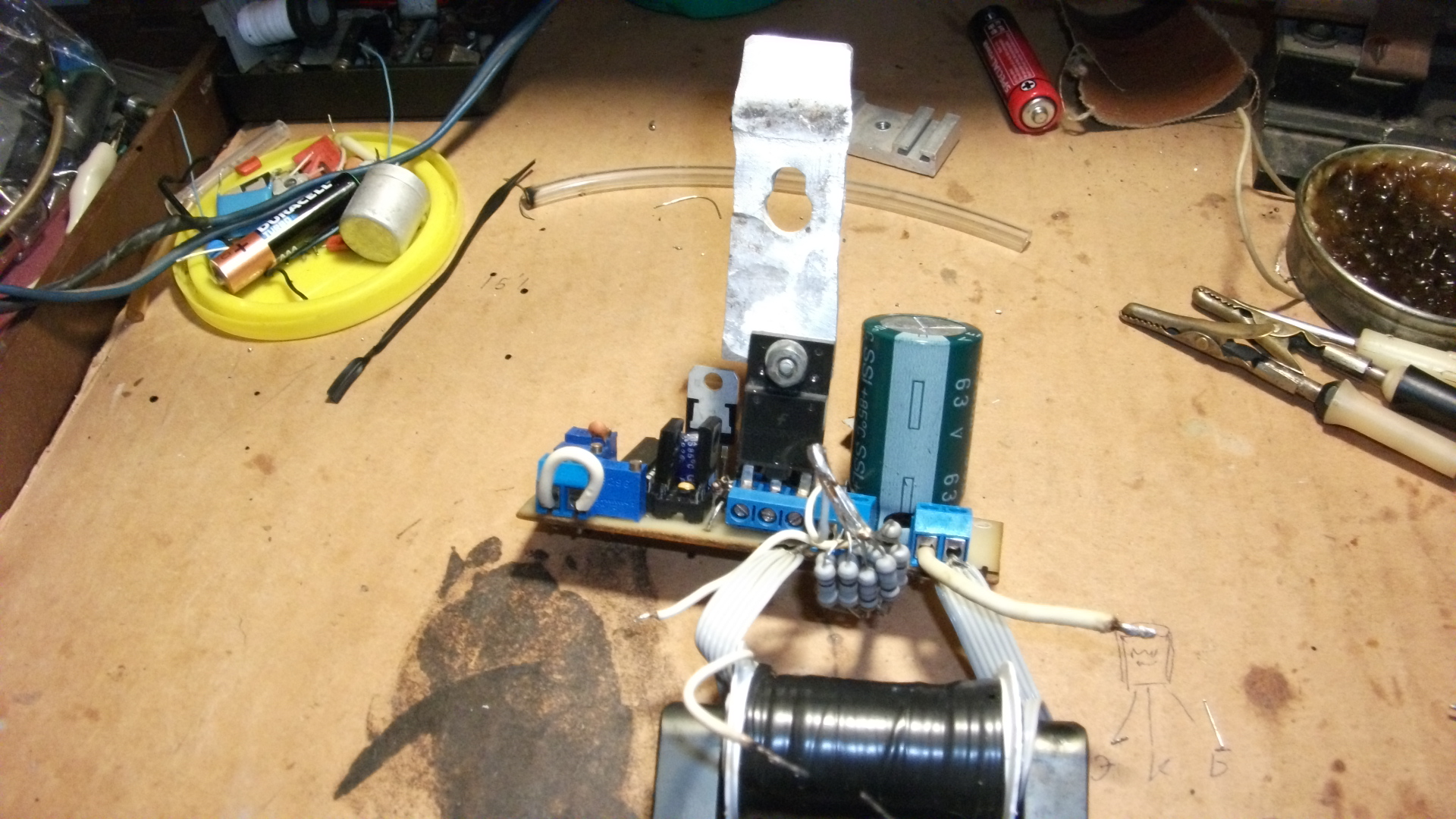

На втором фото, НАНОИСКРОВИЧЁК в "сборе", с трансформатором и измерительным сопротивлением 0,01 Ом.
Ну, молодЭць ! 😀
Правда пока происходит дуга и надо или сокращать время импульса и частоту, или увеличивать расстояние. Но и это уже хорошо для начала ! 😏
ПраДедИван, хочу "добиться" твоей осцилограмки😊. Но у меня, абсолютно ничего не получается. Вроде и "рядом"😊, но "чуйка" подсказывает - "опять МиМо"😊.
Фото №...

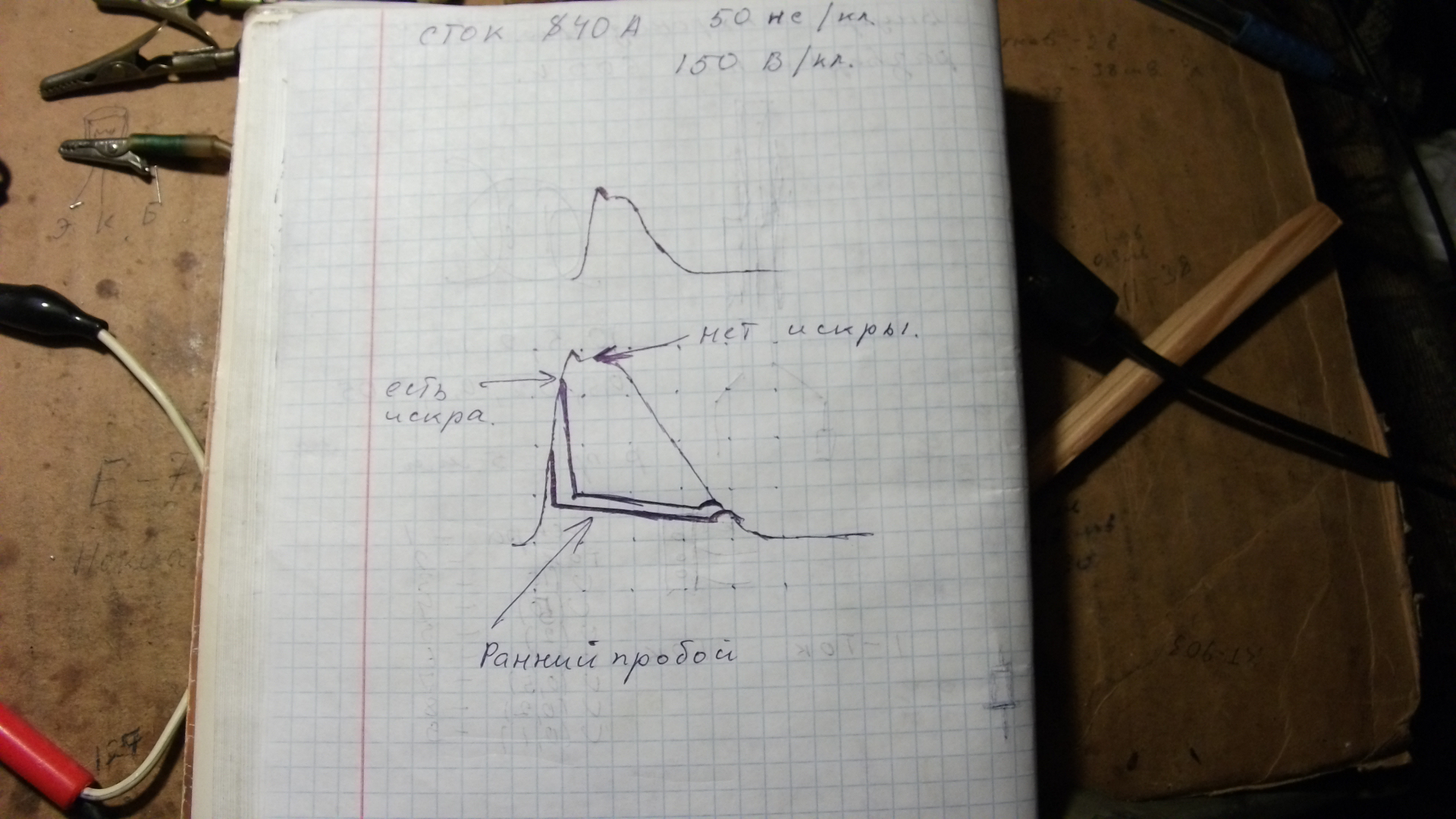

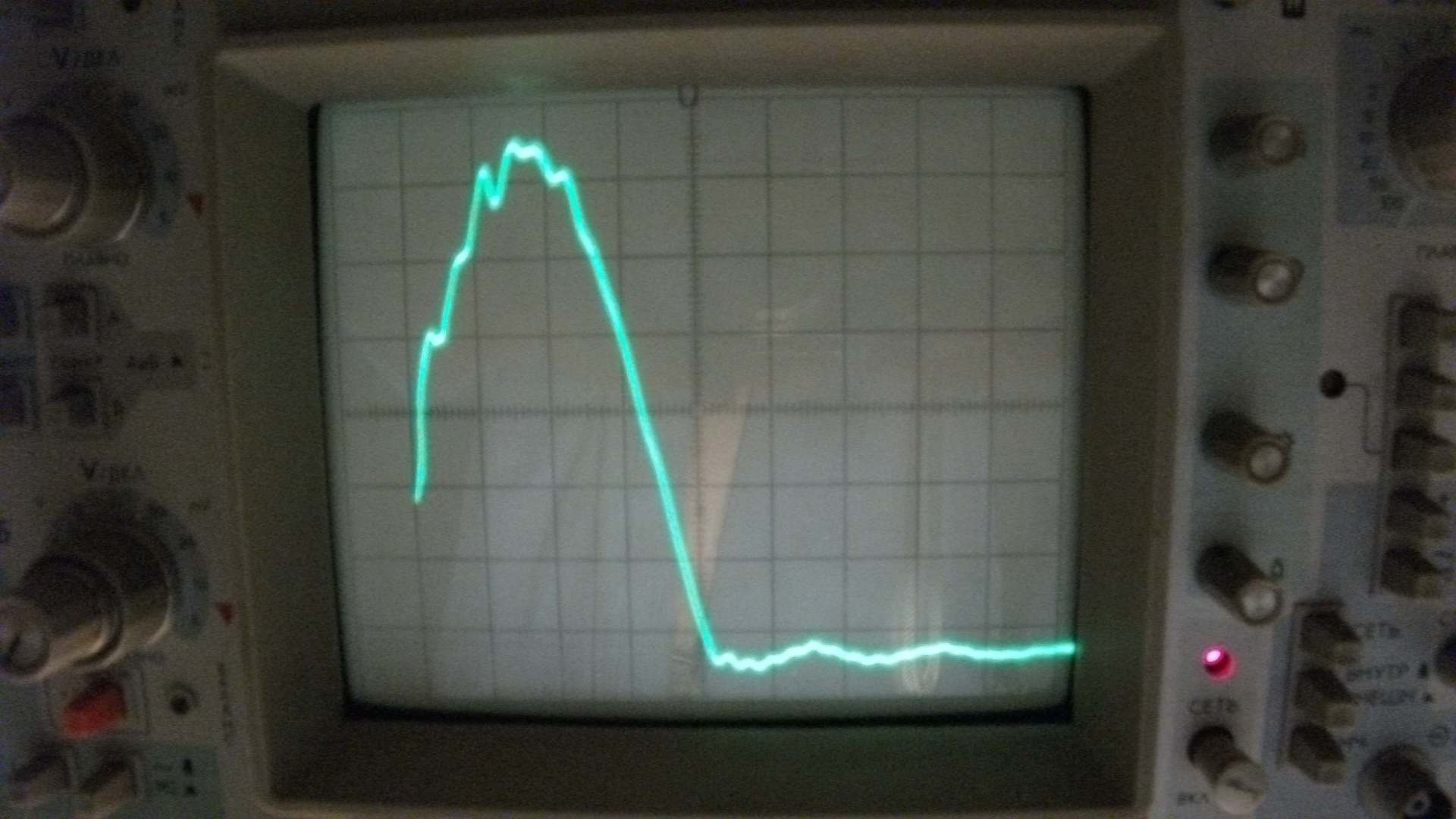

1)Твоя осцилограмка. Меня пока "волнует" момент ""НЕТ ИСКРЫ"".

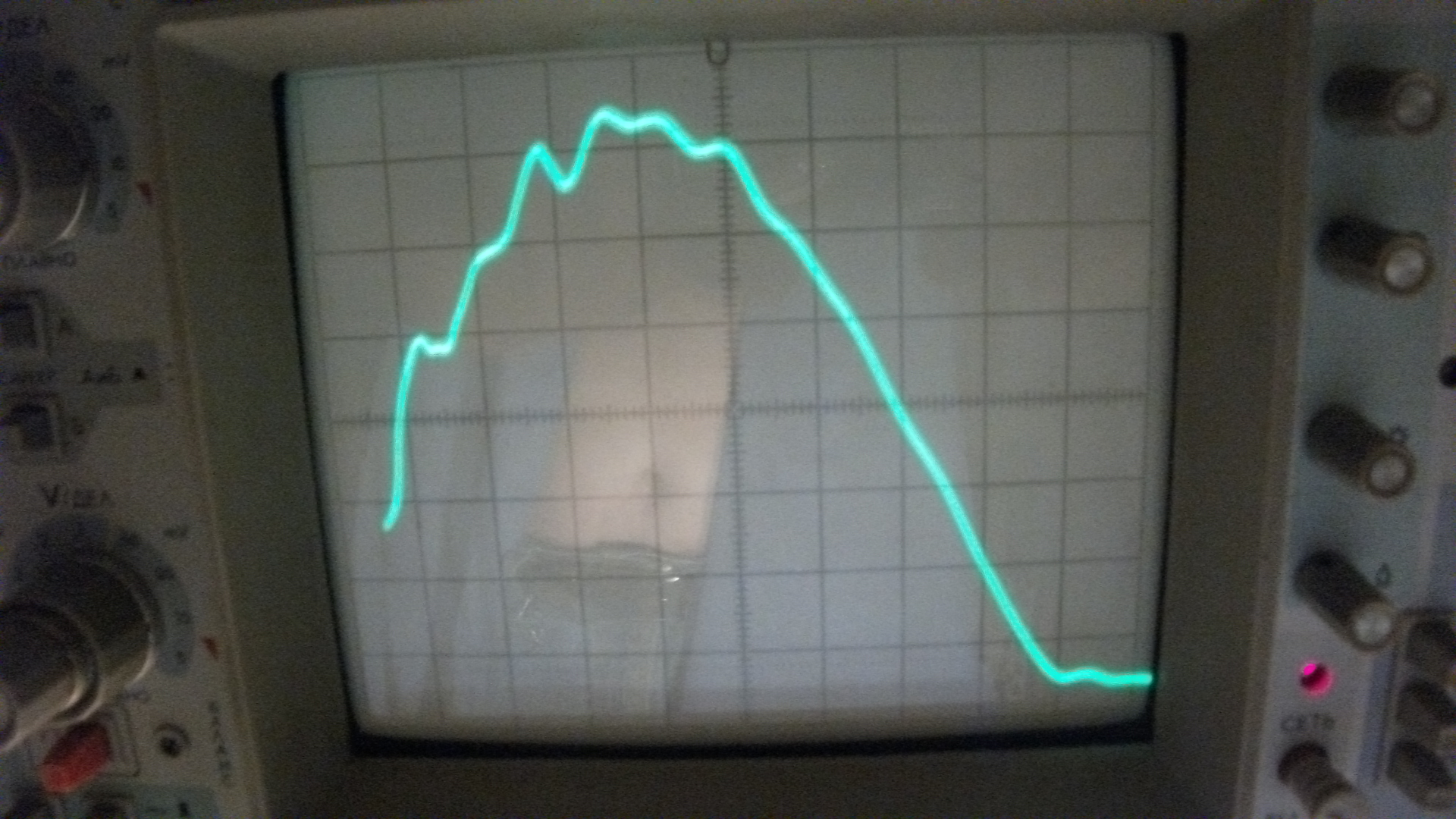

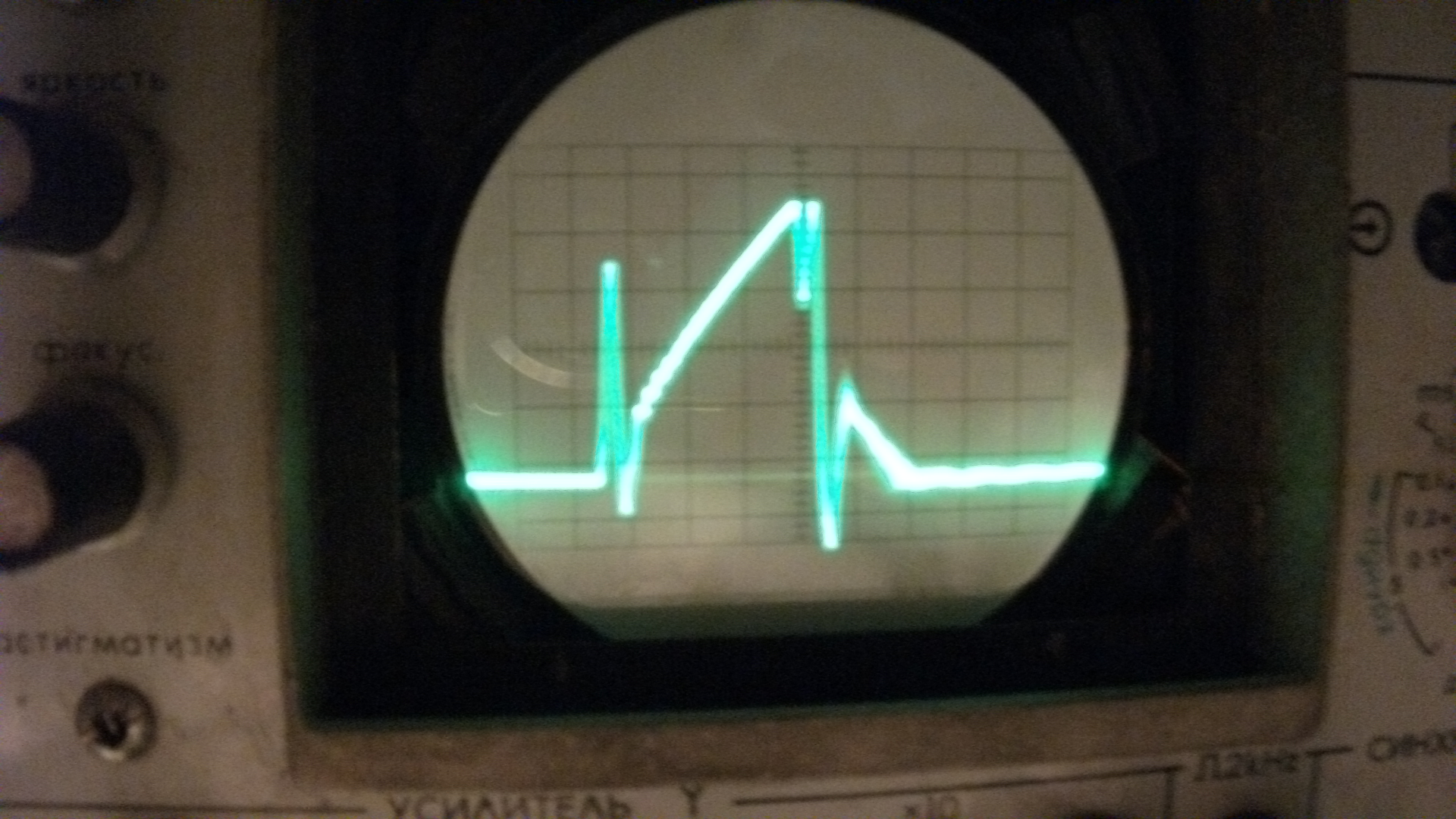

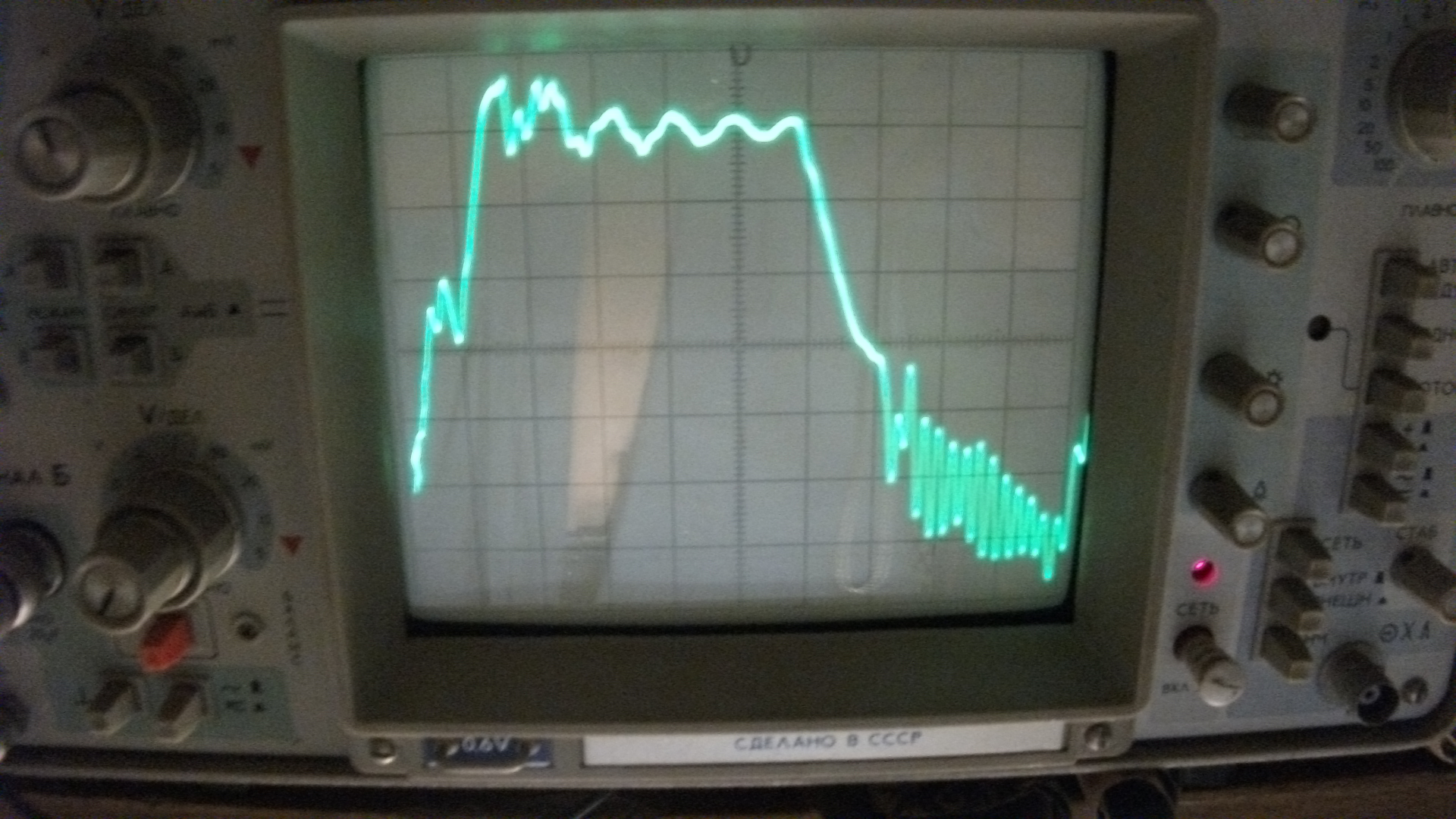

2)Мой "Ослик". "Сток". Значительно более 20 В/деление (точно не могу сказать, не "градуировал"😊). 100 нс/деление.

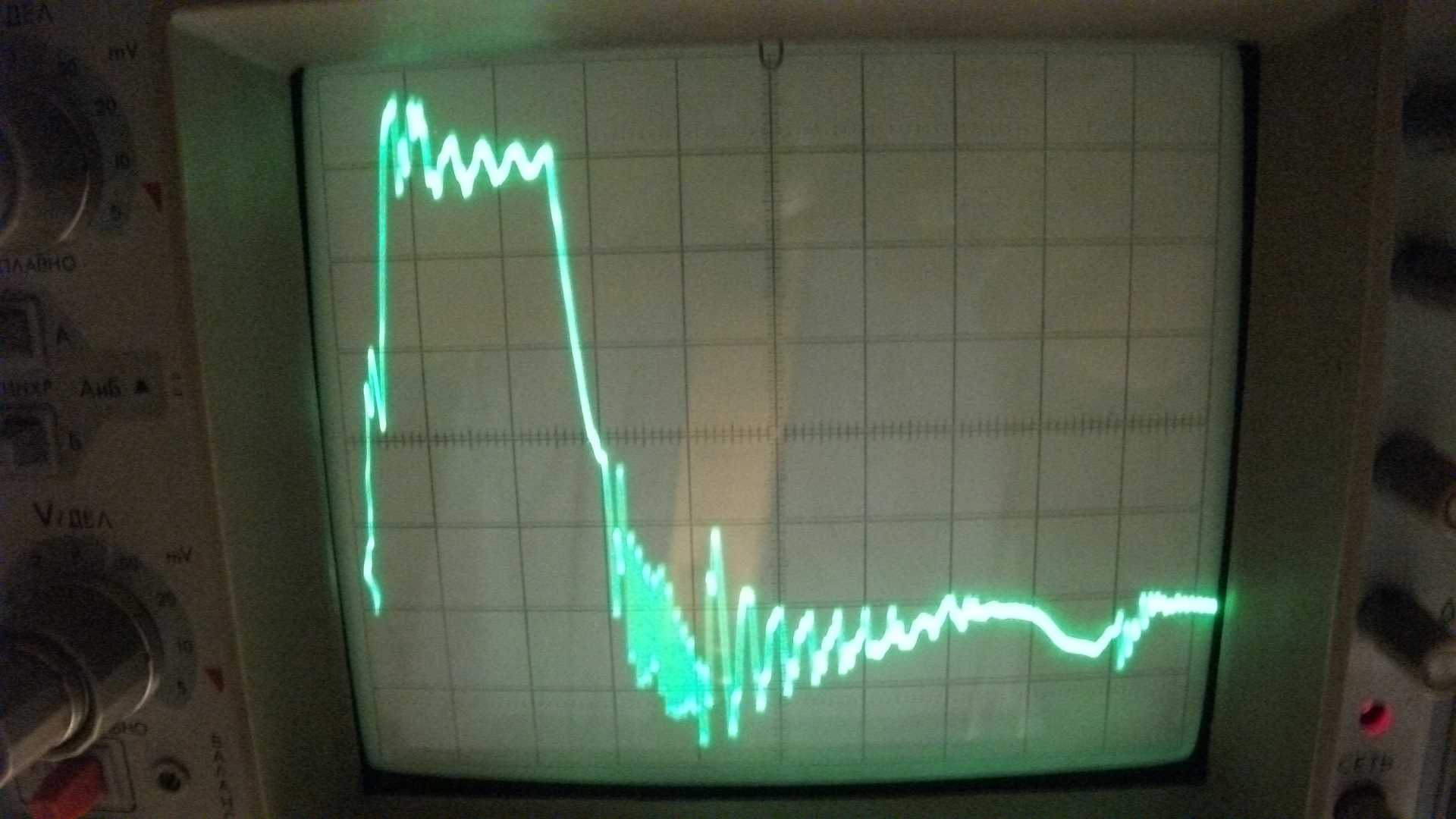

3)"Сток" - 50 нс/деление.

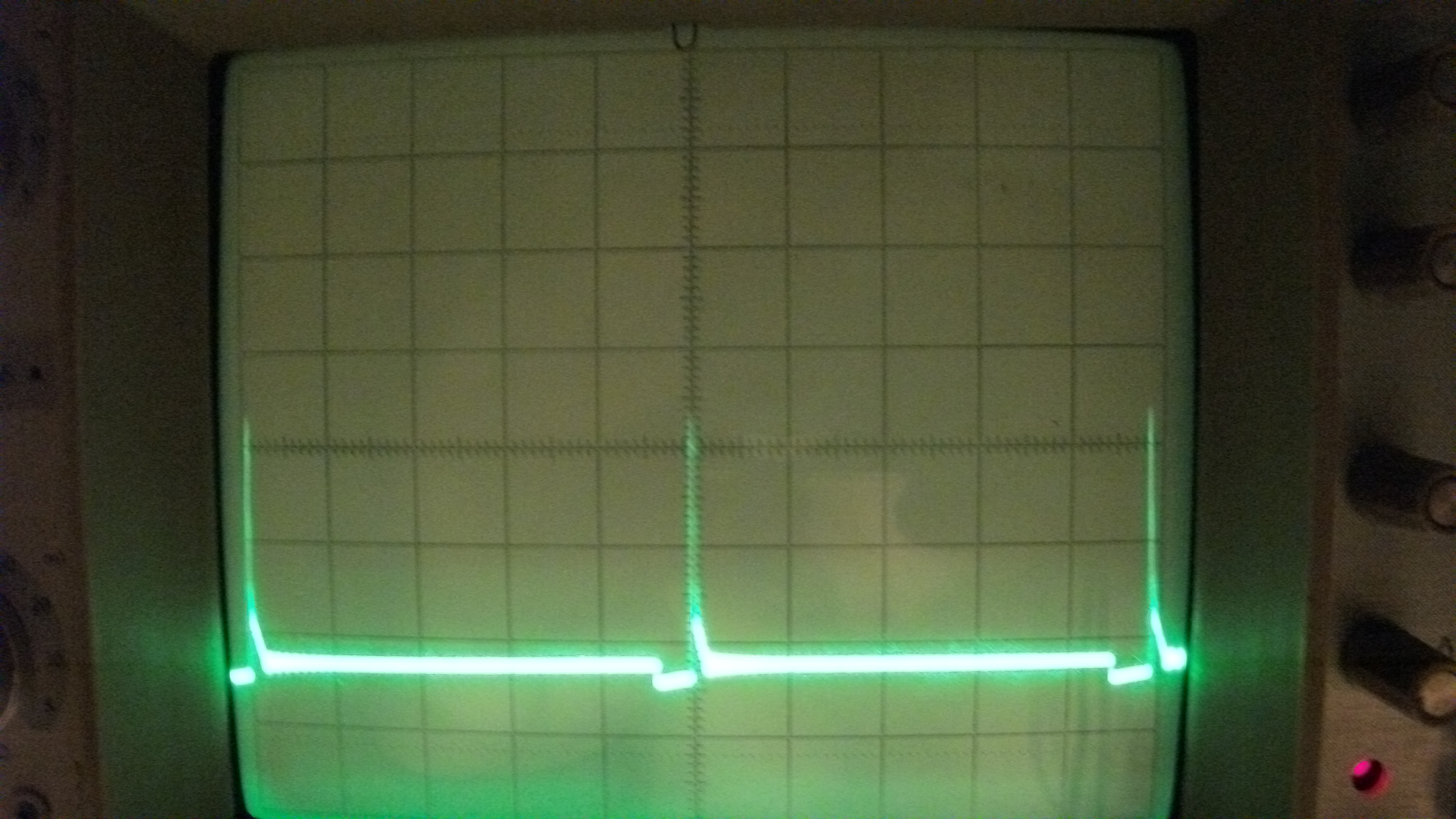

4)"Затвор" - 2 В/деление; 1 мкс/дел.
5)-/-/-/- 500 нс/дел.
6)-/-/-/- 200 нс/дел.
7)-/-/-/- 100 нс/дел.
Это у тебя в первичке жуткие колебания.
Надо смотреть монтаж цепь исток- сток- первичка- кондер- исток.
Вот эта петля - виток. Площадь его должна быть минимальной.
Длина как можно меньше.
Один и тот же провод может иметь разную индуктивность-
круглый виток- максимальная - вдвое сложенный - минимальная.
Ну и проводок от ослика вдобавок звенит.
Меняй на правильный. Тут где то была хорощая статейка про щупы ослика.
А это, Виталя, болезнь такая заразная - СВЧ-мания называется. Дед то знаааает - про что я;)
Когда после 20 лет конструирования СВЧ техники начинаешь собирать какую-то муйню на КМОП-е, а при разводке платы в голове всё вертится - на сколько же градусов повернётся фаза и как надо бы по-хорошему с согласованием по волновому сопротивлению в рабочую полосу поместиться...
Я вот уже третий год как с мирополосками не играюсь, а ещё ни разу не было, чтоб не поймал себя на старых СВЧ-шных привычках...:(
А дед хочет сказать, что полоса импульса от такого геннадия чебурахается под 10ГГц в очень мощной "бороде" и простенький любительский монтаж приводит к тому, что дикая энергия этой "бороды" теряется на ключах, печатном монтаже и "соплях" подключения к трансу.
"И это вам - не мелочь по карманам тырить"(С)Склероз.:(
Короче, тут всё дело в "культуре" производства и это надо понимать сразу, ибо сделать "имитацию" изделия может каждый, а сделать модуль так, чтобы вся "борода" на тебя работала - это сродни искусству или 20 лет СВЧ-опыта...😏
А дед хочет сказать, что полоса импульса от такого геннадия чебурахается под 10ГГц в очень мощной "бороде" и простенький любительский монтаж приводит к тому, что дикая энергия этой "бороды" теряется на ключах, печатном монтаже и "соплях" подключения к трансу.
"И это вам - не мелочь по карманам тырить"(С)Склероз.:(
Короче, тут всё дело в "культуре" производства и это надо понимать сразу, ибо сделать "имитацию" изделия может каждый, а сделать модуль так, чтобы вся "борода" на тебя работала - это сродни искусству или 20 лет СВЧ-опыта...😏
"Лечи" 😊. Рома. Я ведь только ЗА, "обомями руками"😊.
