тиристор ку 221 держит 300а( но не справочный параметр) при длительности импульса не более 300нс. при штатном напряжении 700 вольт.
а вот любопытно тиристор может как транзистор в лавинном режиме т е без управления по упр электр включаться ??
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
dedivan | Post: 312767 - Date: 19.06 (03:56)
Продолжние-вместо бинокля- транс Теслы.
Может даже и без сердечника.
================================================================================
отлично отлично !! а вместо диодика дранзистор в режиме лавинногго пробоя.. неплохо было бы..
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
shkaf | Post: 312768 - Date: Sat Jun 18, 2011 4:01
а при каком потенциале пробой как думаешь олег джан ??
А тут не думать-тут мерять надо,если в пачпорте нету...
причем-чем круче фронт,-тем меньшее напряжение...как и везде...
dedivan | Post: 312767
Бинокль все таки копит энергию, а значит часть импульса откусит в запас.
В идеале рисуется чулок из первички в виде круга почти
замкнутого,вторичка-несколько витков внутри...
продеть-врятли получится...а вот намотать МГТФ и запаять шов-реально..
п.с. фиг там...есть еще проще..мотаем без каркаса
бублик вторички из МГТФ....обматываем по диаметру
медным голым проводом...пропаиваем обмотку...всё!
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
А рассеяние?
хотя...ребята с нии вокруг теслины на современный лад
всегда еще кожух пристраивали из трансформаторной стали...
А как думаешь-если снаружи залить компаундом из
карбонильного железа?-у меня все руки не дойдут попробовать..
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
А как думаешь-если снаружи залить компаундом из
карбонильного железа?-у меня все руки не дойдут попробовать..
А чего пробовать- все попробовано давно- не меняется индуктивность катушки если снаружи колечко одеть.
То есть картинка с силовыми магнитными линиями тут не работает.
Все таки правильнее закрутка внутри катушки.
.. а не плохо было бы если тирик в лавинном пробое хотя бы вольтец так 300 держал.. при точке полста ампер..:)
диод тоже вполне может наверное в лавинном режимчике строчить если не превышать предел живучести
.. Размер: 4.27 KB
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
shkaf Пост: 312774 От 18.Jun.2011 (21:13)
олег.. надо 20 кв..
Конечно не МГТФ, у него изоляция никакая- воздух между ленточками.
ВВпровод типа от анода кинескопа.
и никакого феррита?? даже стержня в центре ??
тесла мутировала в чулок как индуктор в один виток, внутри его неск. десятков витков хорошего качественного провода до необходимого потенциала.. так выходит. чулок можно цилиндрическим чтоб витки в один слой уложить внутри...
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
dedivan | Post: 312789 - Date: 19.06 (04:50)
Кастрюлька с вторичкой внутри
============================================================================
а кастрюльку наполнить маслом для надежности, но не сливочным 😀
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
Конечно не МГТФ, у него изоляция никакая- воздух между ленточками.
ВВпровод типа от анода кинескопа.
Ну не пугай так сильно народ😘
Есть еще в продаже и в производстве наш РК-75-ХХ-ХХ
разных диаметров....
Середина -в полиэтилене...
распускается изоляция-и вперед...
остается еще нормальная медная оплетка для всяких нужд...
Главное-не греть до плавления,а напругу-нормалек держит...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
центральная жила в полиэтиленовой изоляции которая милиметров 6 в диаметре полнейшая куйня при 40 кв причем постоянки с нее фитонит мама негорюй..это проверено на люстре чижевского было. так там постоянка а у нас импульсы предпологаются с крутейшими фронтами это значит что требования в изоляции повыщаются многократно !!! Нужно приобретать хороший высоковольтный провод можно советский который в тв умножителях применяют или тдксах.. он фторопластовый лучше не найти.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg

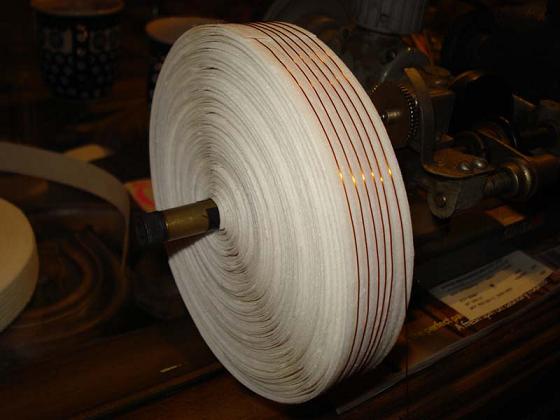

вот собственно что нужно... делай индуктор снаружи и порядок.
интересный момент, в спиральной однослойной катушке витки которые ближе к центру (т е дальше от первички ) имеют больший потенциал, но дальше расположены от первички и следовательно меньше оказываю влияние на первичу...все естественно и очень красиво. Это скорей лучший вариант пока.
