🤢 Точно, не заметил 🤢. Ничего, как грил наш прапор в армии:

Тяжело в лечении - легко в раю!!

Главное что процесс идёт 😏 .

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

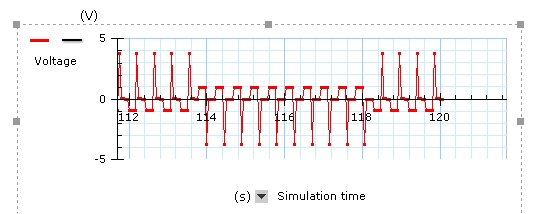

Получается вот такая диаграмма на вторичке первого транса:
П.С При повышении частоты получится тот AHTUNG который я нарисовал выше.

_________________
"Офицеры - народ хамский, но для государства полезный, а посему, жалование им надлежит платить вовремя и в кабаки пущать беспрепятственно!" © Петр I

Ребят, Вы Первеева внимательно почитайте - в одном из последних обновлений он сам написал что это работать НЕ БУДЕТ!

Да какая разница каким павторителем, впринципе.
Так половик быстрее закрывается от самоЭДС транса, и от превышения dU/dT накрывается медным радиатором🙄🙄😬😬.

_________________
"Офицеры - народ хамский, но для государства полезный, а посему, жалование им надлежит платить вовремя и в кабаки пущать беспрепятственно!" © Петр I

Ну то что закрвается ладно.... А открвается он как 😕 ? Или там пилу по входу замаскировали?😀

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

А открывается он как обычно напражением затвор-исток через первичку транса(она заземлена)😎 . А при обратном ходе пробивает затвор, и убивает микруху, получится хвеерверк😳. Проверено, пара 50А mosfet_ов так и валяются с дыркой.
Хотя микрухе в любом случае кирдык😬. Через емкость затвора ее убъет током перезарядки емкости.

_________________
"Офицеры - народ хамский, но для государства полезный, а посему, жалование им надлежит платить вовремя и в кабаки пущать беспрепятственно!" © Петр I

не работает или делитель на ИЕ4 или триггер на ТМ2(формирователь штакетника)ищи косяк в монтаже, или проверяй микрухи на работоспособность.
P.S. Да, еще подумалось, отключи затворы полевиков и ткни осциллом в точки А и В . Возможно затворная емкость режет сигнал, выхода КМОП слаботочны, аффтара за яйца нужно подвешивать за такую схемотехнику раскачки затворов..

_________________
Говорите говорите, я всегда зеваю когда мне интересно. 99,9% всех СЕ устройств, - от неправильных измерений

Я про то ято полного ткртия по началу нет, потом перенапряжение по входу идёт.... Как не крути - Анехдот 😀 ....

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

Ладно, дам секрет как такие схем без приборов с закртими глазами проверять 😀 .

Итаааак... Берём наушники 😀 ..... Изолентой приматваем два провода к каждому каналу (чтобы два уха последовательно было).... Один провод ткаем на плюс (или минус) а другой через кондёр (любой, от 10Н до 10 мкф) ткаем по лапкам мелкосхем..... В голове начнёт звучать музыка 😈.....

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

Токмо приноровиться надо с закрытыми глазами по лапкам мелкосхем тыкать...😎

Ну вообщем то ты праф, транзюк не открывается полностью😘. Симулятор показывает тоже неполное открытие. При установке как обычно с общим истоком ЭДС самоиндукции загандошит транзюк без специальных мер. С истоковым повторителем - ппц микрухе. Во мля делема😀.

_________________
"Офицеры - народ хамский, но для государства полезный, а посему, жалование им надлежит платить вовремя и в кабаки пущать беспрепятственно!" © Петр I

Для решения таких делем стабисторыы придумали 😬

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

Ан не конает этот перл ляктронного искусства - медленный он очена😕😬

_________________
"Офицеры - народ хамский, но для государства полезный, а посему, жалование им надлежит платить вовремя и в кабаки пущать беспрепятственно!" © Петр I

этого первеева давно надо забыть, как кошмарный сон, а вы еще сюда его тащите. когда коту делать некуй, он что?

..интерес представляет второй трансформатор - через искровик.
Вот здесь импульсы очень сильные и короткие- не успевает феррит
повернуться.
===========================================================================
а какой смысл вообще тогда этот короткий импульс в феррит загонять раз он(феррит) на него не реагирует... получается что на феррит что вообще без феррита!!! ТОТ ЧУВАК, автор схемы вправил мозг от души. С какой максимальной частотой можно искрить чтоб искры не слились в плазменную перемычку? 30 кгц не более!! ВОТ С ЭТОГО МОМЕНТА МЫ И ПОЛОЖИЛИ АВТОРА СХЕМЫ НА ОБЕ ЛОПАТКИ! что феррит не успеет в паузу между искр 25мкс обратно вернуться в свое состояние??? сто раз успеет и выспаться успеет еще. Получается что нет никакого смысла в пачках коротких импульсов, чтоб из пачки потом выделить один широкий импульс. После каждой же искры в паузе до сл искры феррит вернется в свое нормальное состояние.. время для этого будет более чем предостаточно.. а искрить быстре неможно... в место искр будет тупая перемычка из плазмы по которой тупо импульсв с первого транса без ЧУДЕС пойдуи на второй!!!! Все, досвидание концепция и схема.
Крайне не эффективно.. сливки от искры гораздо павильней освоить более гуманно...( как в большую бочку маленькими ведрами воду(заряд) сливать)

_________________
На Бога уповаем. http://www.skif.biz/files/e5a7f3.jpg
