Модератор: Goodvin

Там всё просто две трубы толстостенных -8мм одна 50 см другая 60 см в диаметре , стоят одна в другой – водяная рубашка и ещё 28 метровых труб внутри диаметром 50мм Но лучше ещё к этому котлу сделать дополнительную камеру сгорания что бы получился пиролез. Но мне пока не нужно.

_________________
«То ли я эта Вселенная, то ли Вселенная это я…» Маханирвана тантра

Валя , разогревать котел таким образом не хорошо для котла и очень не хорошо.Дело в том что вы нагреваете котел до градусов 70 примерно тогда и конденсат не прет и труба прогревается лучше далее вы открываете обратку и в котел идет вода скажем градусов 15 ..... в итоге разогретый котел получает температурный шок от резкого охлаждения. Стальной котел может порвать по сварному шву чугунный просто секция лопнет. Любой грамотный спец по котлам скажет вам тоже самое, и в любой инструкции к котлу написан градиент температур между входом и выходом . Если превысить эту разницу ,впрочем что вы постоянно и делаете вы в разы укорачиваете жизнь котла (чугун особенно боится). Прошлой зимой сам так попал на покупку нового котла когда растопил котел чугунный и забыл включить циркуляционник а включил на градусах 50-60 ,в котел пошла холодная вода и ...щелчок--котлу писец...((( секия лопнула... Так что если не знаете тонкостей и нюансов ВОЗДЕРЖИТЕСЬ ОТ ПОДОБНЫХ СОВЕТОВ!!!! иначе человек в лютые морозы может остаться без котла и попасть на 700-1200 уе в случае если котел хороший чугунный. В моем случае котел стоял в моем цеху что оставило цех без отопления на 2 месяца и 2 месяца я терпел убытки. Валя думаю что этот нюанс вы просто не знали ,поэтому с моей стороны это не наезд просто предостережение и вам и другим дабы вы тоже не попали так-же.

Спасибо _FANTOM_ за полезную информацию.

Так я же и сказала для дома лучше так не делать, а если и сделать то перекрывать лишь на 10 минут, (но можно забыть) я же просто врезала ТЭН. А те котлы у меня мощные и им это не страшно, но без перекрытия их просто не растопить – заливает конденсат.

_________________
«То ли я эта Вселенная, то ли Вселенная это я…» Маханирвана тантра

Любая автоматика рулит - набросал дровишек и забыл - разогрелось и само всё настроилось и не важно как - вам тело и ладушки😊
Главное при изготовлении не делать ошибок, читать форумы, отбирать полезное.

Это для форума истопников или самодеятельных поэтов Гребенщиковых
Цоев и прочих.
А нам надо разобраться- почему горит.

_________________
я плохого не посоветую

Вы не правы - ключевое тут - Главное при изготовлении не делать ошибок, читать форумы, отбирать полезное.
Поэтому применил слово "Главное"...
Для этого форум...

Каюсь. 😏

Все равно надо разбираться.

_________________
я плохого не посоветую

Забыл совсем расказать как "и рыбу съесть и кости сдать".Чтобы котел держать на режиме т.е не ниже 60 градусов (тогда и конденсата нет и сажеобразование ниже и тяга уверенная без опасности обратной тяги) надо ставить термостат или трехходовый смесительный клапан . Тогда и получится что котел разогревается на малом контуре а после достижения рабочей температуры идет подмес холодной воды из рабочего большого контура. Подпитку водой системы делают в большой контур на выходе из котла ,обвязка котла по такой схеме правильна и безопасна и обеспечивает нужную разность температур вход/выход.

Или тупо увеличить размер

Вот термостат я и поставил - разогревается на полной мощности, а при достижении заданной температуры, начинает поддерживать таковую "играя" заслонкой. А какая разница - печка или котёл - не вижу.

Круто! ... Но не всегда возможно...

Гудвин,да не туда термостат)))) Если наш диалог перевести на автомобиль то получится такое: я предлагаю вам в систему охлаждения поставить термостат что-бы двигатель имел постоянную комфортную температуру а вы мне говорите о том что у вас уже стоит на двигателе карбюратор)))))) 😎 😎 😎 Я говорю поставить термостат который будет регулировать смешение воды как в автомобиле пока двигатель (котел) холодный то по малому кругу гоняет воду как только температура подымается выше нужной то термостат приоткрывается и пускает воду в радиатор или что равносильно подмешивает холодную воду. Всем известный принцип. Я говорил про термостат только как об защитном элементе для котла к оптимизации горения это не имеет никакого отношения естественно.

Дикий ,поясните что вы имели ввиду? Котел любого размера может пострадать от резкого перепада температуры воды.Достаточно вспомнить как взрывались паровые котлы на Титанике и других кораблях при встрече с холодной забортной водой. В данном случае не важно что в допку вода холодная пойдет что в рубашку котла. Да в ДВСе блоки двигаются нередко от таких шоковых скачков температур.

Несомненно любой котел(а чугунный и подавно) не любит резкого перепада температур-тепловой удар.
Я просто за счет увеличения размеров камеры сгорания, уменьшаю влияние водяной рубашки на процесс горения, отодвигая ее от самой зоны горения.
Это при розжиге котла. Но если его осенью затопили, летом потушили -тогда ПОХ. Вода в рубашке не успевает остывать и он четко выходит на режим.
Установка термостата увеличивает сопротивление для циркуляции, и рано или поздно он заклинит. Тогда либо песец котлу, либо системе. У кого больший запас прочности.

На всех своих котлах режим поддерживаю термодатчиком. Набрал котел температуру включился насос-прогнал воду, упала температура -насос выключился. Просто-дешево-доступно-проверено семилетней эксплуатацией.

Попробую пояснить - мой "карбюратор", как Вы выразились, работает в зависимости от ТЕМПЕРАТУРЫ и оптимизирует горение для достижения заданной температуры, посредством регулирования мощности. Если приклепать датчик (расширительный бочок) к водяной трубе котла, так он и будет "кочегарить на форсаже" до тех пор , пока температура воды (трубы) не достигнет заданной. То есть, горенние управляет температурой - посмотрите пожалуйста на название темы. Я хотел и добился меньшего расхода за счёт именно оптимизации горения и не важно (повторюсь) котёл это или печка воздушная, да и просто лень стало постоянно бегать к печке кода стало жарко или похолодало. Время не восполняемый ресурс, чтобы тратить его на лишнюю заготовку дров.
А предложенное мной устройство, с Вашего позволения, всё же назову термостатом (регулятором температуры).
А аналогия с карбюратором уместна только в одном - регулировка мощности до достижения заданной скорости, а потом включение круизконтролья.
А термостаты даже в авто с тосолом клинит, действительно насос на порядок надёжнее.

Это к гадалке не ходи.
Японцы поняли что и насосы отказывают.
И для полной надежности нужна система пассивного охлаждения.
Ничего надежнее не придумано.

_________________
я плохого не посоветую

ДедИван, что это за пассивная система?

Опаньки, а у меня оказывается заодно и система пассивного охлаждения (при повышении температуры перекрывается подача воздуха), однако, в эту сторону даже не думал, само получилось...😶

Немного не то. В твоем варианте нужно что-бы открылись двери в топочную и окна на втором этаже, и сквозняк быстро охладил котел. 😈😈

Понял... А я то уж обрадовался...
А вот по поводу открывания окна в зависимости от задымлённости, похоже, буду делать. Спасибо, что натолкнул на мысль.
Один раз чуть не "угорел" из за того, что отгнил козырёк дымохода и упал на дымовую трубу (кот спас - разбудил)
Кажется всё просто - любой датчик ЦО с выходом на сирену и закрыватель двери от автомобильной сигнализации на форточку + вентилятор... Подумаю... Исполнение элементарное и быстрое. Обожаю простые решения!
Спасибо, и ещё раз , спасибо!!!
А ещё плюс - допустим солнышко в окно и всё нагрелось, срабатывает элементарный датчик температуры , хоть на биметалле, и опять же сама открывется форточка и соответственно закрывается, когда температура в норме (плохо переношу большую температуру)

А вообще то у меня печка сейчас (после установки термостата) больше 70 градусов на печке не бывает (замер китайцем с термопарой внутри трубы корпуса)

Что то у меня пока с горением воды (перегретого пара в топке) не получается пока... , хотя был момент, когда температура довольно резко поднялась - ни с того ни с сего (поставил внутрь банку из под сельди и накрыл сверху двумя жестяными крышками с зазором, естественно под дрова), а вот отследить момент не получилось - отвлекли по очень серьёзной причине. Вот подумал - об электролизе речи нет, тогда что это было... Теперь уверен - не байка. Попробовать так, да эдак надо..., вообщем варианты. Жаль, печка штука весьма инертная и быстрый эксперимент тут не выходит.
А с форточкой всё получилось, но пока только от температуры (датчика ЦО нет..., но закзал), мои по началу шарахались - шумновато и резко получилось, но это так, на скору руку, доделаю...😊
Спасибо adykiy за подсказку!

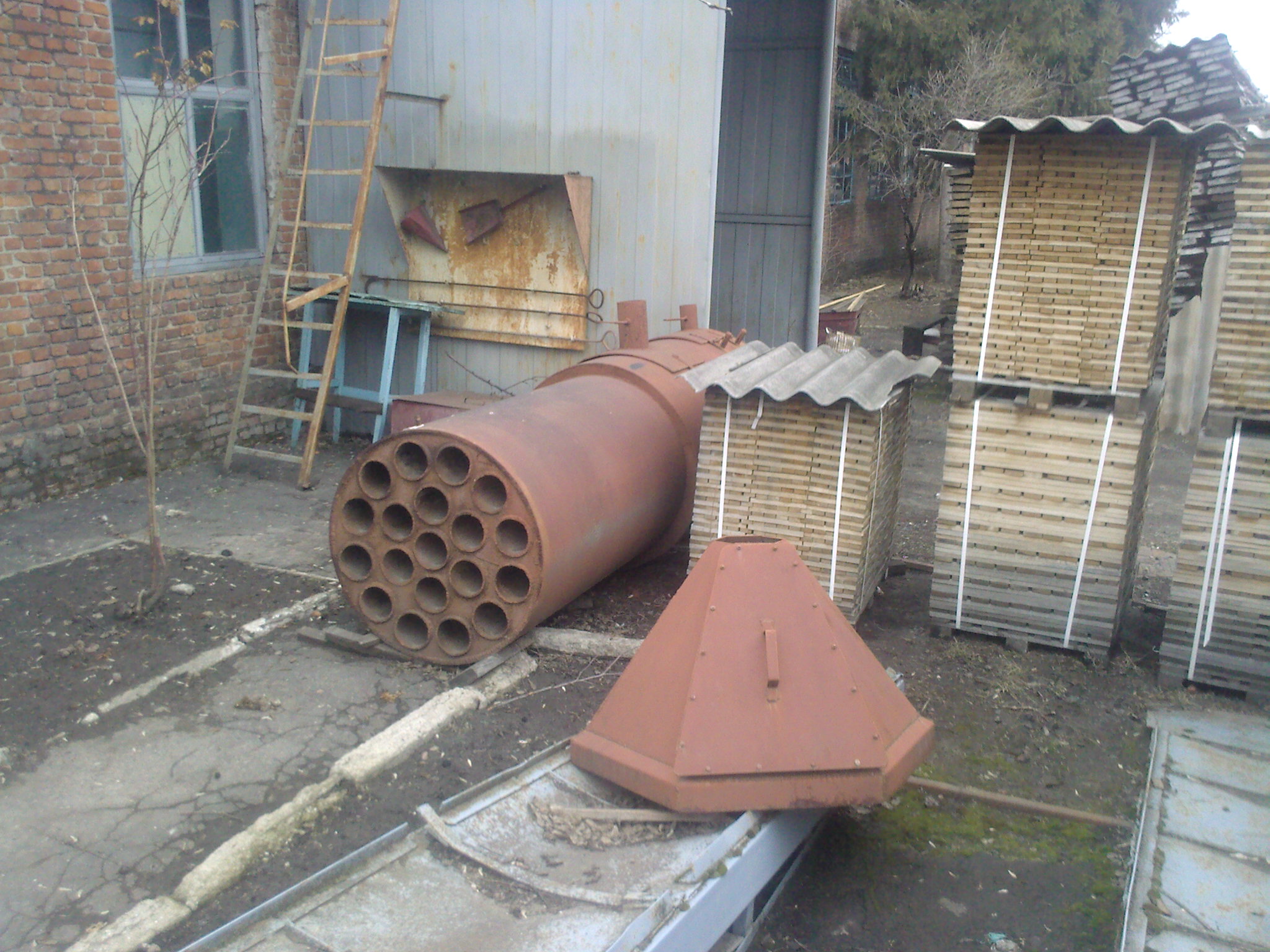

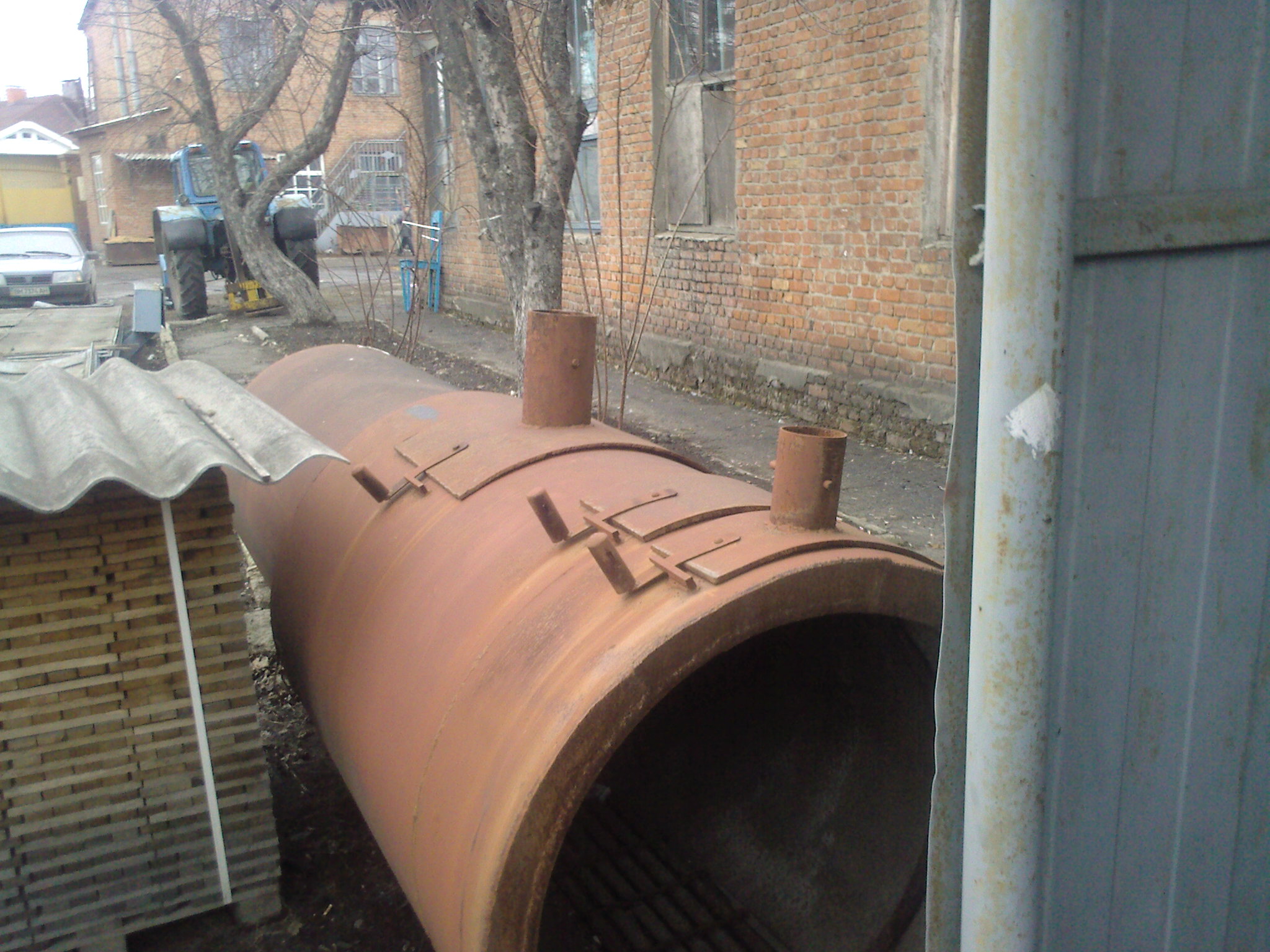

Валя, вот выкладываю фото пиролизного котла с водяной рубашкой, колонного типа.
Мощьность около 400кВт .

Разрабатывал под опилки и брикетированую солому. Пока никому НАХ не нужен.😕

1. Как он внутри поделен на камеры?
2. Для работы его надо вертикально установить?
3. Как воду туда подавать?
