Первый пост темы: bolt Post: #51365 От:28.12.2006 (22:13) Завтра уже еду детали покупать, так что чуть опоздали с темой.
Остальное после нового года
Всех с новым две тысячи седьмым годом 😬
Если это одна половинка за 25,то не шибко дешего...
комплект получается 50....
у нас он продается под сотку(именно МП-140,импорт-дещевле)...
Смотри сам...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Я хотел узнать, кто занимался темой феррокессоров (Заев) и Z-POD, это то же самое, что нано-кристаллическое железо? Был здесь также материал от Горлума про колечки и наносекундные импульсы, который кончался словами "внушает осторожный оптимизм".
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
После прочтения Д.Симта, и некоторых работ Тесла, решил запустить свой ТТ, - для проверки Смита. Намотан он у меня на 2-х дюймовой (5 см) трубе. Провод 0.6...0.7, длинна намотки около 60 см. По прикидкам длинна провода (ака 1/4 волны) около 160 метров. Я так думаю, что придётся его перематывать, по той причине, что был намотан "от балды" 😏 Хотелось-бы иметь возможность делать ТТ на точную частоту (длинну волны). Отсюда вопросы:
1. Точный расчёт длинны провода для ВВ обмотки ТТ по Тесле, т.к. у Смита она приблизительна. Тесла ведь это как-то делал точно ! Я не нашёл 😕 Если не влом, подскажите или ткните в ссыль... Для этого я нарыл в и-нете прицепленный файлик, по уточнению скорости света. Ничего более по этому вопросу не нашёл.
2. По Смиту, первичка должна быть 1/4 вторички. Если я выберу частоту 1-2 мГц то первичка получится 10 - 20 метров ... толстой шины !!! Это-ж маразм для моего ТТ. Я не видел ТТ (имеется в виде фото) с такой первичкой. В чём Смит "ошибается" ? Или он в этом прав ? Как быть ?
А этот вопрос, должен был быть первым...
3. Возможно-ли питать ТТ от _кварцованного_ ( 1...4 мГц кварц ) генератора коротких имп-в, а не искровика или качера ? Ну, или что-то типа "кварцованного качера". Именно для этого и нужен точный расчёт ТТ. Я видимо хочу невозможного ? Если кто в курсе, - поделитесь схемкой и расчётом плз, если не жалко.
3. Возможно-ли питать ТТ от _кварцованного_ ( 1...4 мГц кварц ) генератора коротких имп-в, а не искровика или качера ? Ну, или что-то типа "кварцованного качера". Именно для этого и нужен точный расчёт ТТ. Я видимо хочу невозможного ? Если кто в курсе, - поделитесь схемкой и расчётом плз, если не жалко.
Можно с кварцем! Делал без расчета - исходя из значения индуктивности уже готовой катушки
(собрал катушку, померял индуктивность, промоделировал спайсом)
Но после кварцевого генератора была схема для регулирования скважности выходного сигнала. Я ее кидал в эту ветку несколькими постами выше
. Возможно-ли питать ТТ от _кварцованного_ ( 1...4 мГц кварц ) генератора коротких имп-в, а не искровика или качера ? Ну, или что-то типа "кварцованного качера". Именно для этого и нужен точный расчёт ТТ. Я видимо хочу невозможного ? Если кто в курсе, - поделитесь схемкой и расчётом плз, если не жалко.
задайся сначала вопросом, как проще настраивать ТТ, отматывая/доматывая витки, или перестраивая генератор ???
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
psih Пост: 286051 От 24.Jan.2011 (09:22)
В этой ветке есть расчет катушки: [ссылка]
Спасибо, - там есть что почитать. Вникаю...
Можно с кварцем! Делал без расчета - исходя из значения индуктивности уже готовой катушки
(собрал катушку, померял индуктивность, промоделировал спайсом)
Но после кварцевого генератора была схема для регулирования скважности выходного сигнала. Я ее кидал в эту ветку несколькими постами выше
Не нашёл 😕 Страницей взад ты выкладывал схемку в которой нет кварца. Уточни плз, или выложи ещё раз. Уточню, - это должна быть схемка типа "кварцованный качер" с подключением на ТТ.
задайся сначала вопросом, как проще настраивать ТТ, отматывая/доматывая витки, или перестраивая генератор ???
Ув. МSN , я в курсе что это проще (перестраивая генератор), но вы видимо меня не совсем поняли, ну или я не всё пояснил в своём вопросе 😘
Ведь как нам в ТОЭ поясняли расчёт рез. частоты контура - под корнем XL и XC (РЕАКТИВНЫЕ !) хотя чуть "выше" в формуле ПОЛНОГО сопротивления контура (Z) учавствует ещё и R ! Но из формулы рез-й частоты R почему-то "случайно" выпал, хотя под корнем тот-же Z, но только чисто реактивный ! ... т.е. R тоже влияет на Fрез.
Но я не совсем об этом хотел сказать. По "класике" (т.е. ТОЭ) расчёт понятен - меряем ёмкость и инд-ть, подставили в формулу, - получили частоту. Ну или к ёмкости/инд-ти по формуле подобрали инд-тивность/ёмкость и получили частоту.
А по Смиту (ака Тесле) расчёт НАОБОРОТ !!!
1. Частоту ВЫБИРАЕМ !!!
2. Затем определяем ДЛИННУ провода (на полную, половину или четверть волны).
3. Этим проводом мотаем катушку ЛЮБОЙ формы и определяем её XL для ВЫБРАННОЙ частоты (вот он - КВАРЦ !!!)
4. Для полученной XL и для ВЫБРАННОЙ частоты определяем XC, причём Смит даёт НОМОГРАФ для такого определения (в англ. варианте. В переводе его НЕТ ! Только упоминание.)
5. В этом пункте я пока не совсем уверен (его хочу проверить) но должен быть ещё и упомянутый R (он к стати тоже есть в номографе и Смит о нём упоминает). Т.е. подозреваю что ДЕЙСТВИТЕЛЬНЫМ условием ПРАВИЛЬНОГО рез-са есть равенство не 2-х а 3-х компонент контура. И подозреваю что это должно как-то повлиять на добротность контура в сторону улучшения 😘 О том что говорили в ТОЭ о влиянии R на добротность в ХУДШУЮ сторону я в курсе, но думаю что этот случай - ИСКЛЮЧЕНИЕ из правила 😊 (по Смиту)
Надеюсь теперь более понятны мои вопросы ? К стати, о длинне первички ниХто ничего так и не посоветовалЪ... 😕 Надеюсь на помощь сообщества. Заранее благодарен за ответы.
Не нашёл 😕 Страницей взад ты выкладывал схемку в которой нет кварца. Уточни плз, или выложи ещё раз. Уточню, - это должна быть схемка типа "кварцованный качер" с подключением на ТТ.

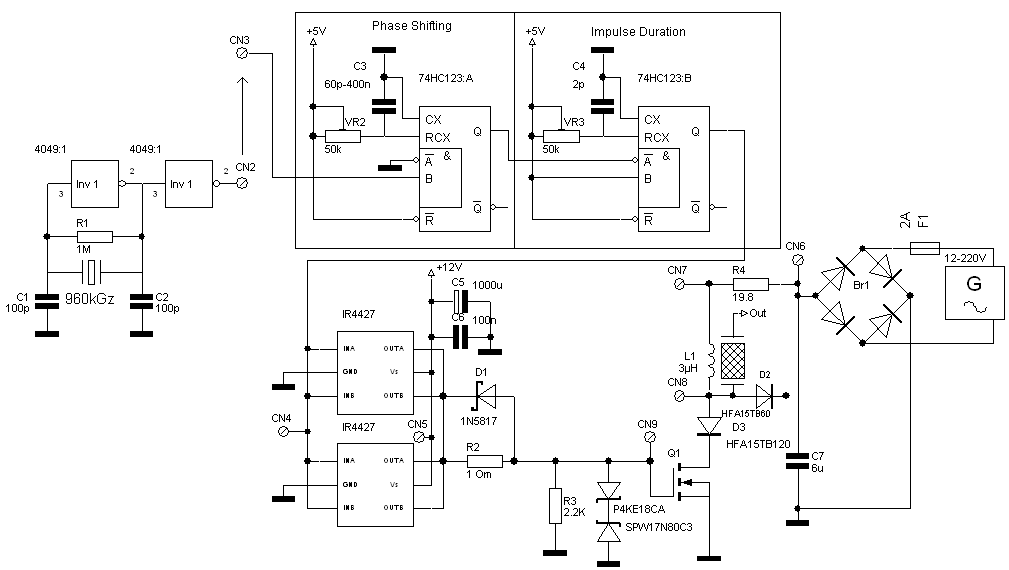

Смысла выкладывать схему кварцевого генератора нету. Кварцевый генератор это дискретный элемент, который выпускается в виде 4-х полюсника. Выводы +5в, GND - питание и выход который подключается к входу CN3 на приведенной выше схеме. Регулировка по сдвигу фазы вам не нужна (выставить в 0). Нужна только регулировка длительности импульса (скважность). Все. Если этого недостаточно, то выход Q второго элемента заводится на драйвер мосфета (к примеру IR4427), затем выход этого драйвера на MOSFET
К стати, о длинне первички ниХто ничего так и не посоветовал
Похоже, что вы не видите, того, что вам предлагают. Т.е. вам нужен ответ ТОЧНО по той формулировке, которую вы предлагаете. Шаг в сторону уже сделать сложно? Я же вам дал ссылку на сайт флайбэка.
Там и есть расчет первички. Но там есть диаметр катушки, шаг намотки, количество витков. Самому расчитать длину окружности через Пи для получения требуемой ВАМ длины уже вызывает какие-то сложности?
"Это, какой то... позор." Швондер, Х.Ф. "Собачье сердце". Булгаков.
Простейшая схемка:ферритовый стержень, три катушки, транзистор, подстроечный резистор (установка "рабочей точки"), защитный резистор, свето"идиот", источник питания. Блокинггенератор (или, для любителей, "качер"), для проверки индуктивностей на наличие "Козы"😊.
Спаял на "соплях" - всё прекрасно работает, проверил сотню катушек, ни каких вопросов. Но я ведь "умный"😊, дай думаю "оформлю" это устройство красиво.
Приобрёл корпус, спаял, добавил переменный резистор (для более плавной подстройки "рабочей точки"), поставил выключатель, "гнёзда" для батареек. Ну короче, "круто" получилось, красиво. Включаю ... - не работает ни хера. Начал перепаивать выводы индуктивностей, и так, и эдак - а вот хер вам, не работает и всё тут.😘. "Абыдна, панымаеш да?"😘.
Пол дня, "псу под хвост". Надоело. Завтра устрою ему (блокингу), "разборки"😎 .
"Ур-ра-а!!! Заработало!!!" "Простоквашино".😊
Не зря видимо говорят: "утро вечера мудренее"😊.
Добавочным переменным резистором, "загнал в глухой угол" свой транзистор. Всего то и потребовалось - покрутить ручку регулировки.
"Но умные герои, всегда идут в обход".😎
А от производителя это не зависит? Например встречал и потолще стенку и потоньше. Да и материалу у одного и того же производителя могут быть разными из за ассортимента. 220 пользовал. 380 (в двойне) пользовал но не в ответственных частях.
Лучше скажите на какое надо. Так Вам быстрее ответят.
В любом случае использовать нужно внимательно. При паянных соединениях не допускать острых частей пайки(мож как и называется не знаю) а при скрутках смотреть чтоб не торчали отдельные жилы. Ну и.т.п.
Мне в магазине тоже не смогли ответить. Надо было соединить провод 25 кВ до присоски. В итоге соединил, плотно замотал ленточкой полиэтиленовой, прогрел феном, чтобы края слегка оплавились, и только потом термоусадку. (вернее, сначала надеть на кабель термоусадку, потом делать всё остальное 😀 ) Выдал телек клиенту, возврата не было.
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
по многочисленным просьбам скифозрителей:
термоусадочная трубка,тем более черного цвета-не катит!
черный цвет-присутствие красителя в виде сажи...
прозрачные -надо пробовать,как было замечено выше,все зависит от производителя...
а их...много....
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
На лицевой панели (аллюминий), нужно "дрожащими руками"😊, сделать аккуратные, желательно не стираемые надписи. Тоненьким шрифтом, минимальный размер надписей???
Помогайте, кто чем.😊
Вообще-то сейчас производители сильно не заморачиваются...
продается самоклеющаяся глянцевая бумага для принтеров...
отпечатывают на лазернике(он не размывается)..вырезают и приклеивают..
если не ленятся,то на надписи клеют обычный прозрачный скотч...
можно и извратиться-отпечатать на тонком глянце,как для печатных
плат и перевести утюгом на панель...потом лачком покрыть...
при совке продавались наборы переводных шрифтов всех размеров
на прозрачной пленке...сейчас вроде нету их...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
печатаешь на лазерном принтере, на глянцевой гумаге, прикладываешь гумагу к паннели, проглаживаешь утюгом, отмачиваешь гумагу, сушишь, потом покрываешь лаком...
ессно зеркально печатаешь...
_________________ "Наука - это то, чего быть не может. То что может быть - это уже технический прогресс" (П.Л. Капица)
"Делай, что должно и будь, что будет.."
У меня просьба к форумчанам : у кого есть осциллограф провести простой опыт , а может кто и проводил (смотрите рисунок). Какая будет форма сигнала (по возможности точную форму как есть)?
этот опыт уже приводился на Скифе, сейчас не найду
_________________ "Наука - это то, чего быть не может. То что может быть - это уже технический прогресс" (П.Л. Капица)
"Делай, что должно и будь, что будет.."
Eduard |
Post:285328 - Date: 19.01.11(22:10)
b63c93.pdf
