Виталя Пост: 230557 От 10.Feb.2010 (14:47)
Дедушка. "Балуваясь" твоим "ходовиком", угробил с десяток IRFов,
Они разные бывают, как ты заметил.
Каждый для своего диапазона токов.
Если не пользуешь киловольты возьми 540 , до100 ампер терпят.
Думаю тебе хватит поиграться.
Они разные бывают, как ты заметил.
Каждый для своего диапазона токов.
Если не пользуешь киловольты возьми 540 , до100 ампер терпят.
Думаю тебе хватит поиграться.
Амперы тут бестолку я тож в начале мощные покупал думая что от большого тока горят, а горят они от обратного выброса катушки как правило. Потому всёж напряжения важнее, самые живучие у меня IRF 740 и 840.
Амперы тут бестолку я тож в начале мощные покупал думая что от большого тока горят, а горят они от обратного выброса катушки как правило. Потому всёж напряжения важнее, самые живучие у меня IRF 740 и 840.
А "защиты", схемы, защищающей их, IRFов, от "неминуемой смерти", ведь они "попали" в мои руки, нету??? От Деда, можно добиться только "шифрограммы". Подсоветуйте чего нибудь. С ув. Виталий.
PS. MCN, у Вас, это хорошо получается. Уж как я только не "издевался" над Вашей ТДА 2030А, всё "стерпела". А вот IRFы, меня "пужаются". Только я к ним с "пристрастием" - а они оп, и "ласты склеили".
Виталя Пост: 230641 От 10.Feb.2010 (23:15)
А "защиты", схемы, защищающей их, IRFов, от "неминуемой смерти", ведь они "попали" в мои руки, нету??? От Деда, можно добиться только "шифрограммы". Подсоветуйте чего нибудь...
Ставь параллельно D-S мосфета сопрессор, а от обратной полярности для защиты диод внешний.
Проще надо- возвращать выброс в питанме.
Тут была схемка- с возвратной обмоткой.
К ИРФу ставится трансформатор с возвратной обмоткой,
и вот к выходу такого каскада не страшно подключать любую нагрузку-
все выбросы уйдут обратно в питание.
Причем с хорошим кпд.
dedivan Пост: 230655 От 11.Feb.2010 (00:18)
Проще надо- возвращать выброс в питанме.
Тут была схемка- с возвратной обмоткой.
К ИРФу ставится трансформатор с возвратной обмоткой,
и вот к выходу такого каскада не страшно подключать любую нагрузку-
все выбросы уйдут обратно в питание.
Причем с хорошим кпд.
Желаете революции - пишите
Дам конструкцию и через месяц можете начать производство автономных
генераторов (для дома 70-100 кВт, для производства - 1.5 мВт.)
Без всякого шаманства, даже не нарушая ни одного "закона" природы,
высосанного из пальца яйцеголовым кооперативом под названием
"академия наук". Это и будет вкладом в надежду на то, что люди
поднимутся до уровня Человека и не страшно будет оставлять своих детей
в зтом мире.
Сергей Борисович.
Написал, уведомление о прочтении пришло. Пока в ответ ...
Виталя Пост: 230665 От 11.Feb.2010 (01:18)
И де, она?

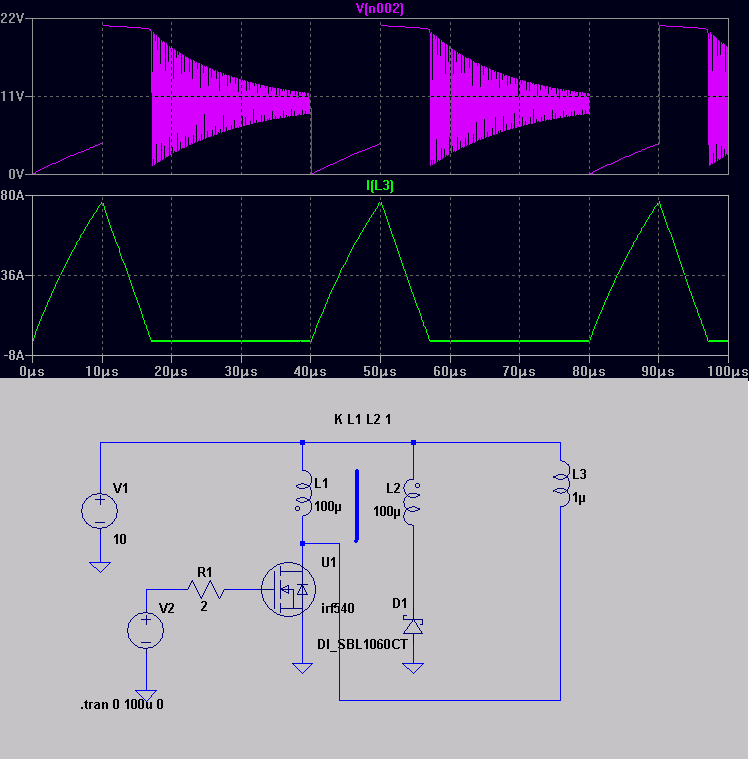

Ну если не нашел - вот .
L1 L2 мотаются в два провода 0,8-1 мм.
Можно даже на стержне от магнитной антенны.
Концы только внимательнее смотри.
L3 это как раз твои подопытные .
Импульсы часто не делай, на картинке это для наглядности .
vodoprovodchik Пост: 230694 От 11.Feb.2010 (11:34)
Wwqt...
+++набор плоских катушек для проверки? (или подсказать как их сделать) +++
вот ,,,кто,т изобрёл ,,,когда,т...
Чем они отличаются от намотки компьютерным "шлейфом"??? Сложностью намотки, низкой производительностью труда. Что у них общего??? Абсолютное отсутствие положительного результата. Где у подобного способа "издевательства" над проводами, сходство (чисто внешнее) с ХТ, которые мы видим на "патарафиях"??? С ув. Виталий.
Ну тебя на одном месте не устрямкаешь, перетаскивать надо.
Как в анекдоте- Доктор, вы ему боль снимите, а опухоль оставьте...
То есть тебе обратный выброс нужен?
Легко- мотай трансик как в импульсной зарядке.
Тут гдет есть с картинками.
dedivan Пост: 230714 От 11.Feb.2010 (13:40)
Ну тебя на одном месте не устрямкаешь, перетаскивать надо.
Как в анекдоте- Доктор, вы ему боль снимите, а опухоль оставьте...
То есть тебе обратный выброс нужен?
Легко- мотай трансик как в импульсной зарядке.
Тут гдет есть с картинками.
dedivan Пост: 230714 От 11.Feb.2010 (13:40)
Тут гдет есть с картинками.
Вот это не он?
Стесняюсь спросить - а это чьё творчество? 😎
Можно вопросик? Кислотный аккум быстро кончается, желательно в ампер часах (типа аккума 7ач 12в хватит при потреблении 2а на 100 дней)??
Считается что в аккумуляторе при обычной зарядке используется порядка 30 процентов
электрохимической энергии.
То есть максимум что можно еще выжать из него - еще 15 ачас.
Это при полном растворении электродов.
Вот и считай.
Причем этв схеме рассчитана что растворит все примерно за год.
получается если прицепить такую схему к кислотному аккуму 7ач (из упса) и повесить на аккум 2-3 ампера нагрузки, то аккум погибнет при постоянной нагрузке примерно через год?
(извиняюсь за бестолковость)
А как Вы будите удивлены попробывав вот это!!!!!!!!!!
Обмотки все мотаются в одну сторону концы L1 и L2 соединяются т.е. получается
встречно включенный "бифиляр Купер", концы L3 и L4 соединяются но с другой стороны то-же "Купер", и т.д., для наглядности распределения выделил цветом как-бы плюс - красный, синий - минус без цвета ничего не разберёшь где есть разность потенциалов. Так вот между L2 и L3 "бифиляр Тесла", условно обмотки слева показаны линиями, L4-L5, и L6-L7 то-же "Тесла".
История такой конструкции - делал стабилизатор для напр. 14.3В что-бы фары светили одинаково при "посаженном" аккумуляторе. Схема простая дроссель подключен одним концом к + питания, схемой управления коротится на минус и ЭДС прикладывается к основному напряжению плюсуется!
Делаю дроссель 33мН как по схеме - при входном напряжении
10В на выходе 14,3В.
Делаю дроссель со встечно включенными обмотками -!!!! ври входном U=5В !!!!
на выходе 14,5В.
А если закольцевать вход с выходом - подаём питание лампа в течении секунды накаляется и гаснет!!
Вот тогда и было перемотано куча вариантов с разными размерами и толщинами провода по той конструкции которую описываю. Сейчас эта схемка работает "сама от себя" с таким дросселем использую в качестве резервного освещения в гараже.
Конструктив
