Первый пост темы: Ieronim Post: #132316 От:17.09.2008 (01:35)
рисунок прилагается.
1 - две обмотки, параллельная намотка, одинаковое количество витков, на сердечнике или без него, зависит от частоты.
2 - в этом включении обмотки образуют дроссель. Через дроссель протекает маленький ток, но напряжение может быть большое.
3 - в таком варианте индуктивность низкая, по обмоткам протекает большой ток.
Что будет если объединить 2 и 3, или обеспечить одновременно большое напряжение на обмотках и большой ток?
Что бы не применять одновременно два разных генератора, можно поступить проще. Обмотки нужно сделать немного разными.
В этом случае (4) в катушках появляется большой циркулярный ток который значительно больше тока потребляемого от генератора! Но генератор обеспечивает напряжение на обмотках.
Известно что мгновенная мощность это произведение P=U*I. Если посчитать, то в варианте 4 получается что значительная мощность возникает ниоткуда в одной обмотке и передается в другую, где и исчезает 😀
Мощность значительная, например киловатт при мощности потребляемой от генератора 10 ватт. Зависит от параметров, сопротивления обмоток, паразитных индуктивностей.
Одна обмотка источник, другая приемник. Предаваемая между обмотками мощность много больше мощности генератора.
Можно сказать что это виртуальная мощность, хотя большой ток помноженный на напряжение очень реальные.
Проверил, две обмотки, примерно 10 и 8 витков параллельно на трансформаторном железе. Провод конечно нужен потолще, токи приличные.
Наряжение 2 вольта, 50 герц. Ток в обмотках (измеренный через толстый шунт) - 40 ампер. Ток потреблямый от генератора существенно меньше. Итого 80 ватт. Обмотки теплые, хотя провод был диаметром 1.5 мм. Скорее всего ток ограничивлся сопротивлением обмоток, если его снизить, ток будет побольше.
Известно что мощность из обмотки в обмотку передается по воздуху, сердечник в этом деле не участвует.
Было бы интересно разместить обмотки подальше, напрмер на разных сторонах П образного керна. Наверняка будут интересные эффекты рядом с таким трансформатором-дросселем при передаче большой мощности.
Еще раз - мощность генератора низкая, но в обмотках возникает большой циркулярный ток который много больше чем ток генератора. Своего рода резонанс, но без накопления энергии.
Есть ток, есть напряжение - есть мощность. Для одной обмотки положительная, для другой отрицательная, общий баланс не нарушен. Типичный виртуальный объект, который нельзя разобрать на части - потому что сломается.
А может быть и можно 😀
Следующий шаг расширения рамок замкнутой системы - клонирование энергии компенсации на третье кольцо. Таким образом, КЗ обмотка воюет на 2 фронта - компенсирует токи L1 L2 и противодействует току нагрузки 3-его кольца.
А где же 3-е кольцо? или же вы подразумеваете цепь с нагрузкой как третье кольцо?
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
MSN Пост: 138554 От 29.Oct.2008 (17:17)
Многократно было сказано, что намагничивание сердечника LL-контура пропорционально току источника. Если по русски, то не будет в таком сердечнике намагниченности пропорциональной токам в ветвях LL контура, многократно превышающих ток источника, НЕ..БУ..ДЕТ !!!
Это надеюсь понятно?
А если это понятно, то откуда в таком двигателе предполагается брать повышенный крутящий момент ????
По моему можно создать намагниченность,пропорциональную токам в контурах,более того,сложить два противоположных потока
MSN Пост: 135378 От 09.Oct.2008 (15:26)
Ладно , попытаемся вернуться в практическое русло. То, что в таком LL-контуре нет сверхеденичности, это понятно, однако есть как и в обычном параллельном LC-контуре большие токи внутри, при малом потреблении от источника.
Внимание вопрос: как это можно использовать?

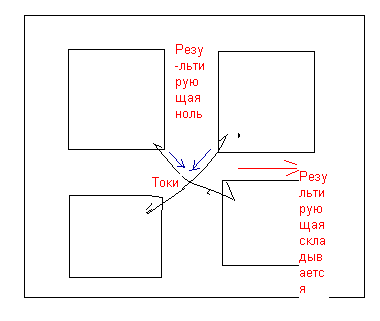

Тема немного ожила вроде.Предлагаю естествоиспытателям проверить такой вариант,Рисовать что то не могу,после слёта системы и установки новой на новый диск почему-то не хочет программа моя рисовальная устанавливаться.Но на словах : Иероним вначале пишет что его катушки были сделаны внавал,и система работала,то же самое говорит Самоделкин.Попробовать разделить потоки можно так:Крест внутри прямоугольника.Обмотки наматываются на две диагонали центра креста,внавал,крест-накрест.Возможно в таком случае по одной из перекладин креста будет нулевая результирующая а по поперечной ей суммарная...🙄 Щас простым паинтом нарисую
Размер: 3.87 KB
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Далее там,где результирующая складывается наматываем съёмную обмотку и периодически с определённой частотой подключаем её в нагрузку в момент наибольшей накачки контуров А накачка,как я понял происходит со скоростью большей 1(это соотношение мощности которая гуляет в контурах и поданной в систему)
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Как я упоминал,Иероним говорил что у него обмотки были внавал,без скручивания ,как у тебя, и работало При этом же связь тоже не единична,вроде как.Впрочем,идею я выложил,может найдутся кто проверить надумает
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Сама идея близка,но...у кого есть под рукой два генератора?
И два Ш-образных феррита?
Ставим их торцами друг к другу,получается импровизированный крест...хоть и не замкнутый....
По одной диагонали мотаем наши наши две обмотки...сложенным вместе проводом...
По -другой диагонали одинарным проводом,и подаем частоту от второго гены минимум в два раза больше частоты накачки....
Гены не синхронизированы...
Снимаем по третьему вектору...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Это, как грил Богатырь,трёхполярность? Нарисуй только третий вектор,как он в железе должен выглядеть, пжалст
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Прости дурака,сам не понимал,что рисую😏😏😏😏😬😬😬(как N говорит) Но,с другой стороны,соединение обмоток в моём рисунке по отношению к вертикальной перекладине получается как у Иеронима а по отношению к горизонтальной как здесь, может это нам ещё и поможет
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Ув. Иероним, простите за глупый вопрос, Вы случаем не ошиблись? 0,01 Ома и 0,001 Ома? Как мне показалось, Вы вели разговор о практически одинаковых обмотках, с разницей на 10-20%, по колличеству витков? Ещё раз, "дико извиняюсь".
С ув. Виталий.
mikesh Пост: 228320 От 31.Jan.2010 (21:32)
ну уж латунные как-то не очень, если железные то они хоть несколько в тему ферромагнетиков, а свойства латунных только в тему кз-витков.
dedivan Пост: 228450 От 01.Feb.2010 (14:36)
Виталь, ты еще не нашел намотку, с которой каждый день имеешь дело?
Неужели это так трудно?
"Ну хочь убей, не пойму".
И "шнурки" на трубках - "шнуровал". И по пол витка, и по витку.
И туалетной бумагой (медная полоса 1000*70*0,5), мотал - "Болт".
Не "вижу", нихрена. С ув. Виталий.
