Первый пост темы: Gecko Post: #108 От:08.04.2004 (17:49) Насчет отрицательных результатов - могу вас порадовать, я лично пробовал собрать генератор Хаббарда( Если кому-то интересно могу рассказать, что я брал, сколько витков мотал, в общем все числовые данные на эту тему. Для неверующих могу прислать фотку, он у меня еще где-то лежит smile ), так вот, он успешно не работает. Второй конденсатор для резонанса я не ставил, мне и так стало ясно, что не выйдет. Может, конечно, я что-то не так собрал, или материалы у меня не те были (сердечники, к примеру, надо какие-то особые или еще чего), не работает он у меня, и все тут !
Вам бы на форуме надо добавить раздел теоретических рассуждений,
для обсуждения общих принципов работы всех этих сверьединичных устройств, а так же принципов, из-за которых они не работают
На мой вум отгадка в мучебниках по хвизике. Там ещё букавки да формулки по магнитному потоку да индукции. Лучше скажите кто что такое индукция? А то все такие стеснительные 😏
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
Уважаемый, пока я сюда не попал не знал что модель атома планетарная. Сьмешна, да? А Вы пробовали формулы смешивать? Попробуйте. Уверяю, зубоскальство надолго исчезнет. МСН не дасть соврать 😬 .
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
street Пост: 179603 От 11.May.2009 (00:50)
Tu queet на какой микросекунде симулятор виснет?
По разному. В зависимости от параметров катушек, К-связей, питания...
Но 0.2 - 0.3 сек тянул. Мощу на выходе показывал где-то х*1022 - х*1028ватта. Но симулятор есть симулятор😕. Что будет в железе - посмотрим.
У меня было в спайс похожая ситуация . После первого же импульса токи и напряжения и мощь взлетали и симулятор зависал. Я не подумал , что это СЕ. Решил , что я опять накосячил в спайсе.
Вероятно , искомый эффект.

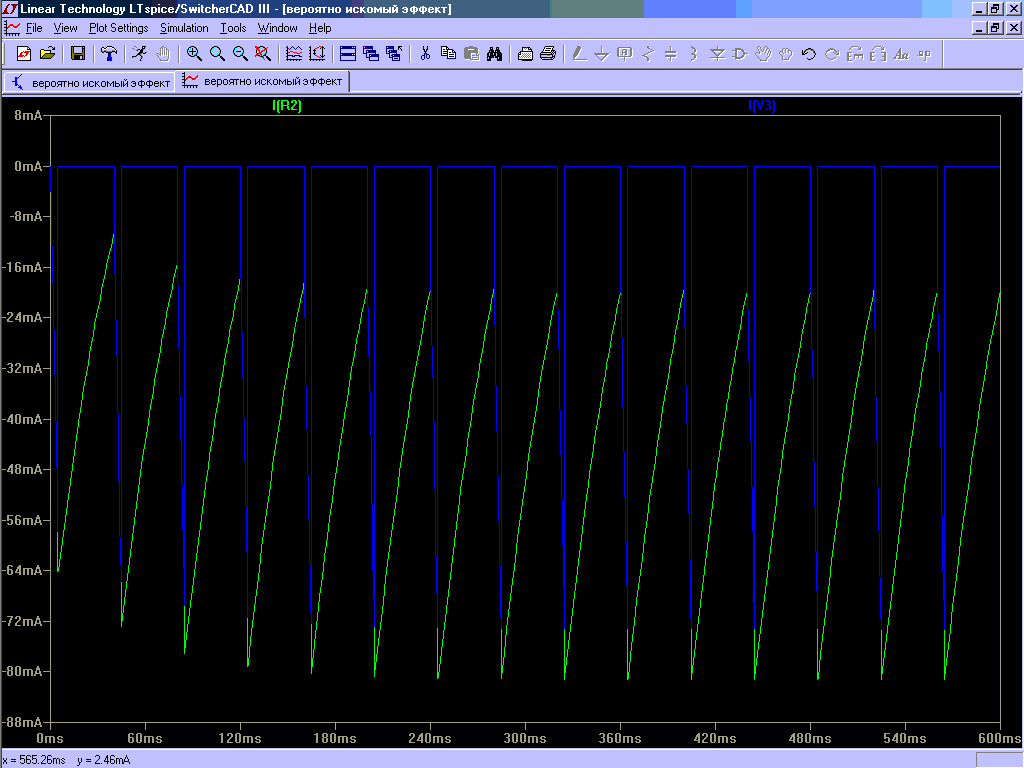

Зелёным, ток через резюк 8 Ом , синим ток от источника.
Через резюк течёт ток источника и ещё какой-то ток. Причём этот какой-то , течёт через резюк в отсутствие тока источника.
ildab Пост: 179656 От 11.May.2009 (13:53)
Всем привет!
Может кто сможет мне подсобить. Это не по теме форума но все же. Где можно найти прогу по разводке плат. Сидеть самому рисовать надоело.
Заранее спасибо.
Я пользую P-CAD 2006 и SPECCTRA-15(автоматичекая трассировка). Оч-ч удобно.
street Пост: 179719 От 11.May.2009 (21:11)
Вероятно , искомый эффект.
Зелёным, ток через резюк 8 Ом , синим ток от источника.
Через резюк течёт ток источника и ещё какой-то ток. Причём этот какой-то , течёт через резюк в отсутствие тока источника.
Ты о какой схеме ? Да и нарастания амплитуды во времени не видно, что должно-бы наблюдаться у Хаббарда. IMHO.
Ты о какой схеме ? Да и нарастания амплитуды во времени не видно, что должно-бы наблюдаться у Хаббарда.
ТО я не про Хаббарда девайс , а только об эффекте , который он мог бы обнаружить на бобине. Какая схема ? две обмотки, прерыватель, лампочка и батарейка.
MSN Пост: 179773 От 12.May.2009 (06:14)
ключевое слово- РАЗВОД 🤢🤢
Базаров, Что считать-то ? В каких рассчетах, кем данных ? 🤢
Погодите MSN , посмотрите внимательно. Импуль влетает в катушку так, как будто это не катушка, а кусок провода. А сваливает из катушки медленно. Причём каждый следующий импульс приходит до того как спадёт ток от первого. В цепи пульсирующая постоянка. Кроме того цепь последовательная и через резюк течёт ток накачки , а потом реактивный ток катушки. Спайс не считает на резюке мощьность от этого тока , потому что она реактивная , но выделяется на резюке.
Это как в цепи заряда одного конденсатора от другого. Можно просто зарядить , замкнув. А можно замкнуть через лампочку.
Да и самой реактивки на катушке больше чем взято от источника.

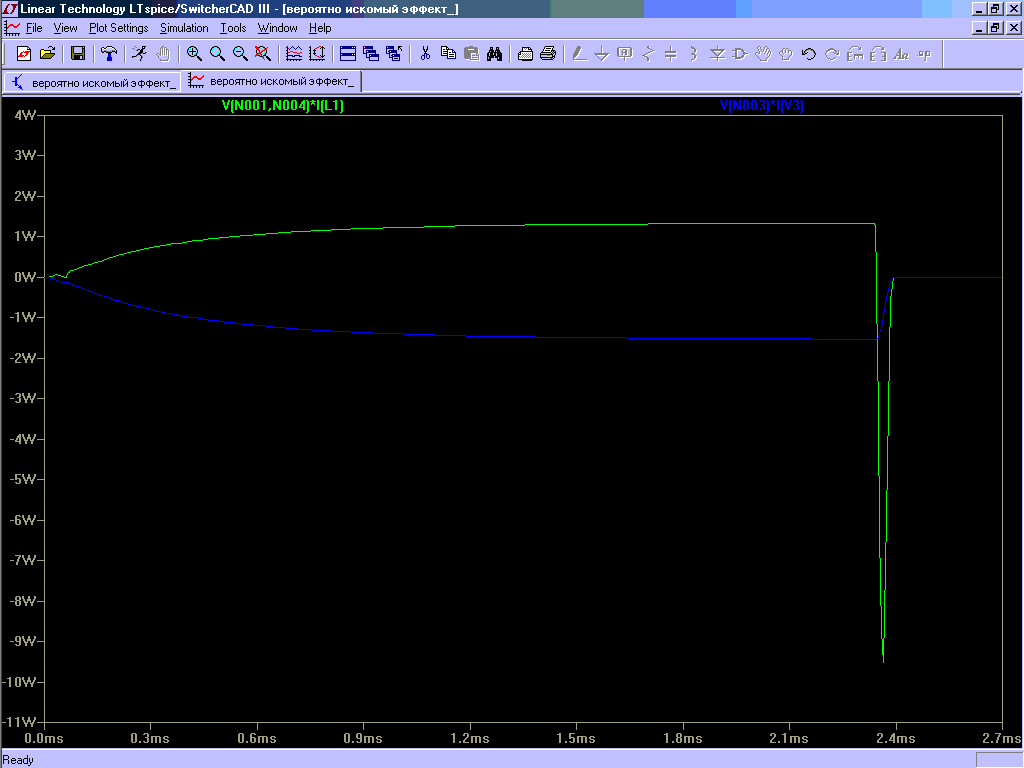

На картинке мощность затраченная истоцником , и реактивка на катушке на первом же импульсе.
Igor_v Пост: 179784 От 12.May.2009 (09:50) ildab, ответьте если знаете, вызывает ли ваш генератор (электронный вариант) радиопомехи, как они сильны, есть ли помехи на телевизоре?
От телевизора зависит. Современные телеки имеют хорошую селективность . А вот какой-нибудь УЛПЦТ(И) , этот хорошим пробником будет. У него полоса в приёмном канале широкая , гребёт как бульдозер.
А шуметь скорее всего будет. На заднем фронте импульса , из-за собственной ёмкости катушек будет ВЧ-звон. При заявленной ildab 'ом мощности в 24,5 кВт , ямку рыть надо глубокую , крышку толстую и соли мешок 😊.
И шо, так и будем сидеть и ждать ? И никаких мыслей ? Спасибо канэшна ildap, что подтвердил то, что генератор рабочий, и даже в электронном варианте. Ведь не у каждого дома есть прерыватель и распределитель с эл.движком.
IMHO ! Хаббард не мог обнаружить эффект на ОДНОЙ катушке, т.к. у него не было ни компа со Спайсом, ни осциллографа, где можно _увидеть_ искомый эффект. Поэтому считаю, минимально необходимо ДВЕ катушки, с которыми Хаббард и "игрался". Из одного ведра долить воду в само себя не получится. smile Видимо Хаббард именно на двух катушках и получил (заметил) этот эффект. К стати, получается, что если эффет воспроизводится на ОТДЕЛЬНЫХ катушках, то вопрос о ОДНОМ ЦЕЛЬНОМ СЕРДЕЧНИКЕ не актуален. (Какие будут мнения ?) Я так думаю, что чем больше катушек, тем больше отношение выходной мощности генератора к входной. Само собой напрашивается решение "долива", из одной катушки в другую, - через "хитрые" диоды, роль которых у Хаббарда играл распределитель. "Хитрые" потому, что в электронном варианте ген-ра это ещё и регулятор(ы) выходной мощности и возможно напряжения. Типа "стабилитрона", но наоборот, и с регулировкой. Целая схема получается, вместо распределителя. Вопрос ещё в том, как в мех-м варианте достигался резонанс во всех катушках. Ведь бегунок должен успеть "долить" в последующую катушку именно в нужный момент, обратки в предыдущей. В электр-м варианте это надо-бы учесть. Схема включения катушек, скорее всего, не отличается от стандартной, т.к. IMHO безсмысленно запитывать от источника ВВ обмотку. Схема видится примерно такой:
комутация через прерыватель первичек с вольт-добавкой через "диоды" из предыд-х вторичек на обратном ходе. У кого есть рисовалка ? Кто сможет это изобразить ?
ildab Пост: 179790 От 12.May.2009 (11:09)
При качественном изготовлении сердечника устройства помех практически нет. Но проявляются очень интересные физические эффекты...
