Первый пост темы: БЮВ Post: #158183 От:24.01.2009 (21:55) Были проблеммы, обнищал. Решил создать безнес на охранной сигнализации. Собираюсь оснащать дачи, гаражи, авто и т.д. С датчиков поступает тревожная СМС-ка на мобилу хозяина, ну и прочие прибамбасы. Пусть сам решает включать сирену, позвонить соседке или в ментовку. Системы такие есть, но дорогие, нужно удешевить максимально, чтоб обывателю не накладно было.Если есть у кого идеи, разработки, схемы, прошу поделится. При внедрении в производство вознаграждение гарантирую. Если что-то авторское, пишите в личку, все права будут соблюдены.
Надеюсь на поддержку. 😊
Sergh Пост: 161975 От 15.Feb.2009 (01:05)
Не все так просто. Если есть первичка с током 15 ампер и вторичка с током в 14 ампер, реальный ток намагничивания составляет 1 ампер.
Все правильно, если ток во вторичке успевает нарасти до этих значений.
А бывает что и не успевает.
Тогда если в первичке15 ампер а во вторичке всего 6, то намагничивание.....
олег-джан, да вот когда-то выкладывали ссылки на видео плохого качества по Грею, оно хоть и очень плохого качества, но после просмотра кажется что без мегаваттов там не обошлось. И что такое мегаватты - кондер К78-2 0,1 мкф зарядить до 1000 В и отверткой коротнуть - около мегаватта будет.
Sergh Пост: 161979 От 15.Feb.2009 (01:14)
И что такое мегаватты - кондер К78-2 0,1 мкф зарядить до 1000 В и отверткой коротнуть - около мегаватта будет.
Вот для любителей кондеров я всегда и говорю- что мегаватты выделяются
у них в ПРОМЕЖУТКЕ между кондером и нагрузкой.
А с индуктивностью- с точностью до наоборот. В нагрузке.
Так что можешь снимать второй этаж из ЛА7. А гребенка у тебя
от длинных концов первички и неправильного их подключения.
Обрезай их короче и напрямую к стоку и ножке +электролита.
Второй этаж пусть пока висит - не мешает 😎
Провода еще вчера почти внатяг обрезал - не помогло.
Про неправильное подключение не очень понял?
В итоге предположил, что у гелиевых аккумуляторов (по крайне мере у моего) очень маленькое сопротивление (внутреннее?)для нашего импульса.
Для проверки включил последовательно с диодом резистор 5 Ом.
И все. Гребенка исчезла. Имею короткий положительный импульс.
По форме почти как у тебя. Амплитудой 300В и длительность 3 мкс.
На клемме аккумулятора наблюдаю выброс напряжения амплитудой 10В и длительность 0.5 мкс.
Так что главной деталью, отличной от "дедовского" варианта оказался аккумулятор.
Теперь осталось по режимам погонять и посмотреть, можно ли их восстанавливать.
Провода еще вчера почти внатяг обрезал - не помогло.
Не, я не про это говорил... Первичка у транса должна образовывать с ключом и электролитом как можно более короткую петлю тока.
Именно длина проводов этой петли дает гребенку.
В теме теслы мы рисовали печатку для похожего каскада раскачки искровика. Там вот правильно.
Еще у тебя колечко побольше, больше индуктивность, значит меньше ток,
наверное меньше полампера достигает. Импульс слабенький.

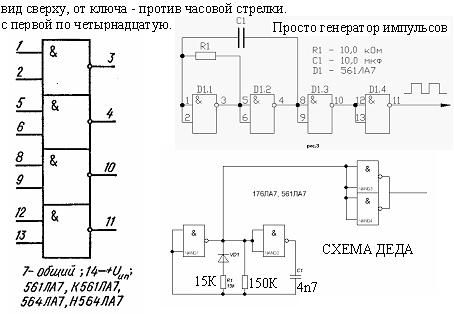

В генераторе сопротивление 15К можно увеличивать до 30К наверное.
Правда и ширина импульсов увеличится. Но это как раз то, чем можно поиграться.
а если транс намотать многожильным проводом во фторопластовой изоляции , типа МГТФ-0,66 (если не ошибаюсь) ,без изоляции обмоток. Многожильность провода как скажется на характеристиках транса? Станет лучше связь обмоток ?
MaxiMuz Пост: 162653 От 19.Feb.2009 (23:55)
Станет лучше связь обмоток ?
Ну во первых- в обратноходовом трансформаторе связь между обмотками и не нужна,
они работают по очереди и связаны только с магнитным полем сердечника.
Вот с сердечником связь нужна хорошая.
Как происходят связь и потери с сердечником?
Без картинок на этот вопрос ответить сложно.
Вот нарисовал. По порядку.
Если взять провод с током то магнитное поле замыкается вокруг провода.
Если мы предложим магнитному полю другой путь- в сердечнике, то это смена направления
поля, увеличение длины пути, для этого мы должны предложить полю ну очень хорошие условия,
чтобы оно пошло туда- то есть магнитное сопротивление сердечника должно быть очень низким.
И тем не менее всегда есть короткий путь вокруг провода, и часть магнитного потока
все таки замыкается так- по короткому пути.
Это для нас потери.
Но если рядом положить такой же провод с током, то их магнитные поля в зазоре между ними
будут противоположны- оказывать сопротивление друг другу, и поле пойдет все в сердечник.
В случае кольца, видно что сечение провода должно быть хитрым, чтобы заполнить без промежутков
и внутреннее кольцо и внешнее.
Вот в этом случае мягкий многожильный провод можно плющить и укладывать плотнее чем жесткий.
Но на практике -достаточно заполнить внутреннюю поверхность кольца, снаружи потери гораздо меньше.
В генераторе в качестве диода можно смело брать КД521, с любым буквенным индексом. А вот от транса к аккумулятору можно попрбывать КД213 , расчитан на пр.ток 10А, должен потянуть
Вот если поковыряешь старенький БП от компа, то наковыряешь там такие диодики
вот на них даташит.
Как думаешь- потянут?
Заодно и даташиты научишься смотреть. Там много интересного.
вопрос к Деду... почему у меня схема потребляет не 1 ампер, а 50мА.? (мерил правильно, стрелочным и через фильтры, транзистор холодный)Формы сигналов хорошие на затворе и на стоке.Хороший сигнал и на выходе, но до мощного диода, есть пичок порядка 100нС и дальше идет 5мкс, а на клемах аккумулятора виден только один пичок примерно 100нС, а области с 5мкс нет.Хотя вы и говорили, что на клемах должно быть 5мкс. Почему так? Менял диоды не помогает.
Не знаю, было здесь это или нет, однако вот ссылочка на самую простую GSM сигнализацию на микроконтроллере PIC16F628A и сотовом телефоне Siemens 35/45 серий. [ссылка]
Здесь обсуждение, народ вроде хвалит [ссылка]
Есть такая ишшо [ссылка]
_________________ Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.
Не в фильтре, а ту которую транзистор ключует. Если индуктивность большая, ток в ней не успевает вырости до нужного значения за время открытия ключа. Попробуйте увеличить время открытия ключа.
Бекас Пост: 166768 От 13.Mar.2009 (19:34)
вопрос к Деду... почему у меня схема потребляет не 1 ампер, а 50мА.? (мерил правильно,
Ну сам считай- потребляемый ток- пила с максимумом 1а, значит средний
ток 0,5 ампер и эта пила идет не постоянно, а с промежутками 10:1,
значит стрелочник покажет 50 ма.
А правильно померять можно осциллографом, я так понимаю он есть.
В разрыв между плюсом и прибором включаешь резистор 1 ом.
и на нем смотришь- 50мкс пила до 1 вольта, потом 5мкс -10 вольт.
Это и есть ток. А 500 мкс ничего - ноль.
Деда Ваня! Тут где-то пролетело про 12-вольтовую домашнюю проводку...
Ну, в смысле аварийное освещение у меня есть, просто горит если 220 отключается.
Еще какие нибудь интересные применения есть?
Дык а все на ней висит постоянно. И компы, и модемы, и телефон- база то питания
требует, при этом куча сетевых адаптеров освобождается.
А охрана, замок на двери, я вот смотрю кругом- а чего у меня от сети
холодильник да насос для воды, вот для них инвертор есть на 220.
Ну он уже от 24 вольт работает.
